如何通过文件加载S7-300/400 （结构）变量

本文基于WinCC V8.1 update5和Portal Step7 V21来介绍WinCC与S7-300/400通信时，WinCC如何加载基于Portal组态的S7-300/400程序中的的变量。

一 PLC项目的组态

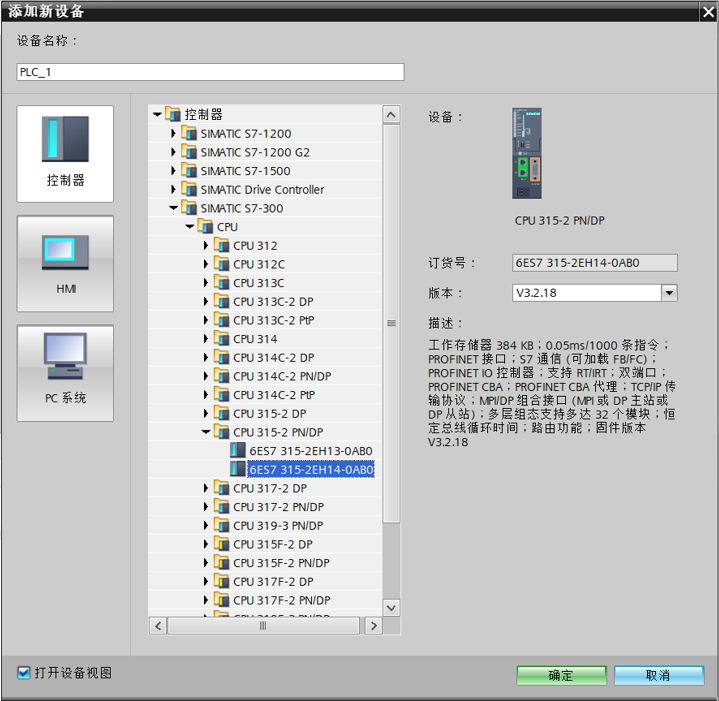

在TIA Portal V21插入S7-300 PLC，本例插入的是CPU 315-2 PN/DP，如图1所示：

图1

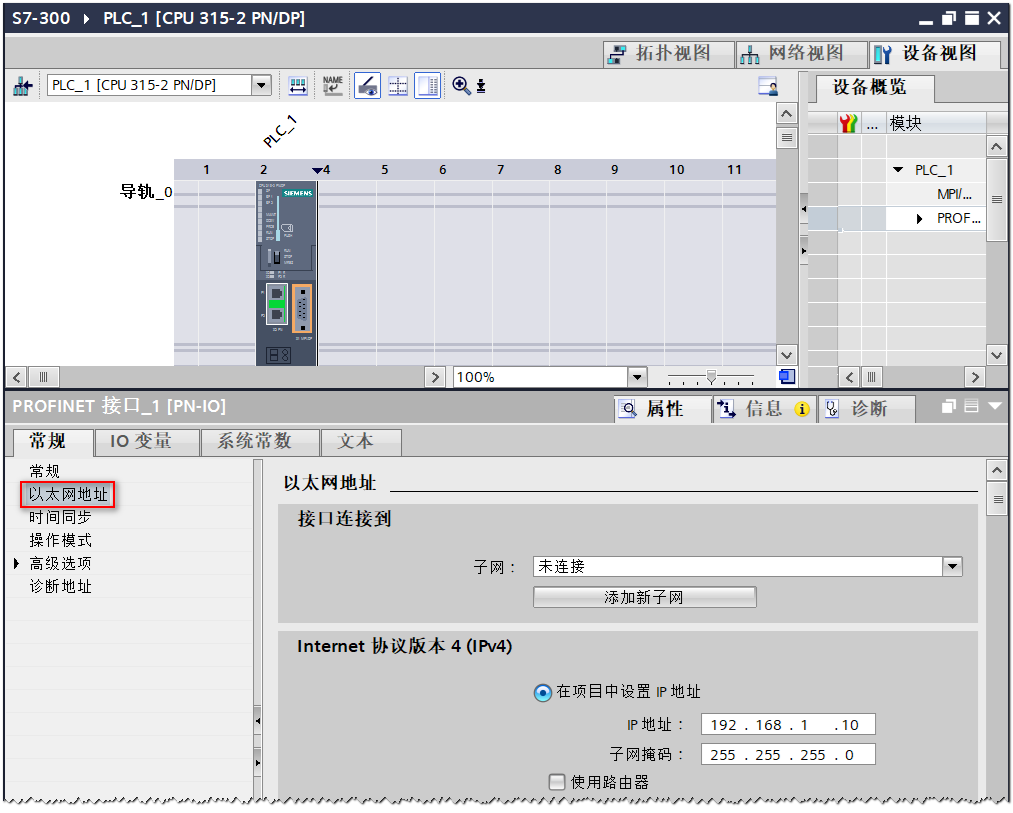

设置S7-300的IP地址，如图2所示：

图2

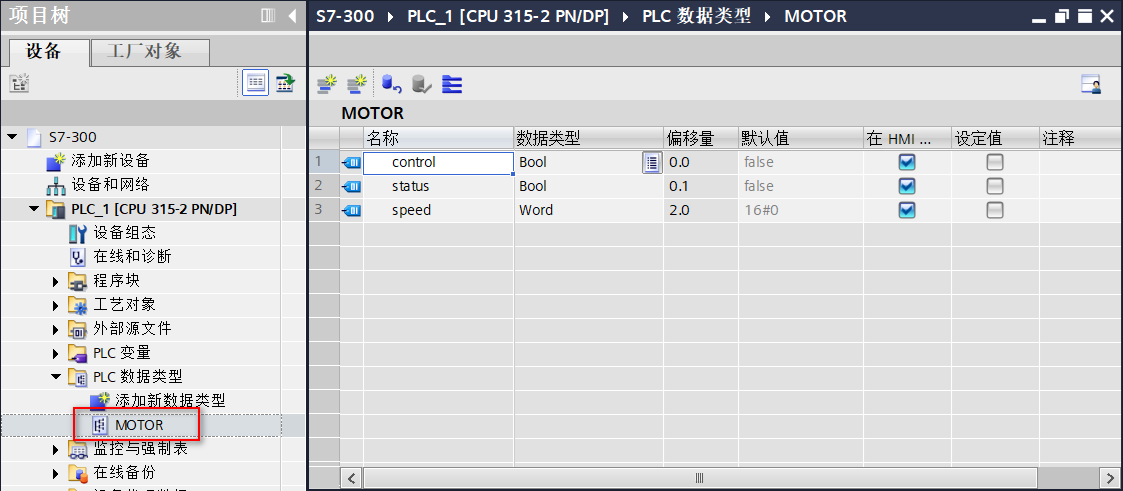

接着，在S7-300中创建数据类型“MOTOR”，如图3所示：

图3

创建“Motors”数据块，并在数据块中创建基本数据类型的变量以及数据类型为“MOTOR”的变量，如图4所示:

图4

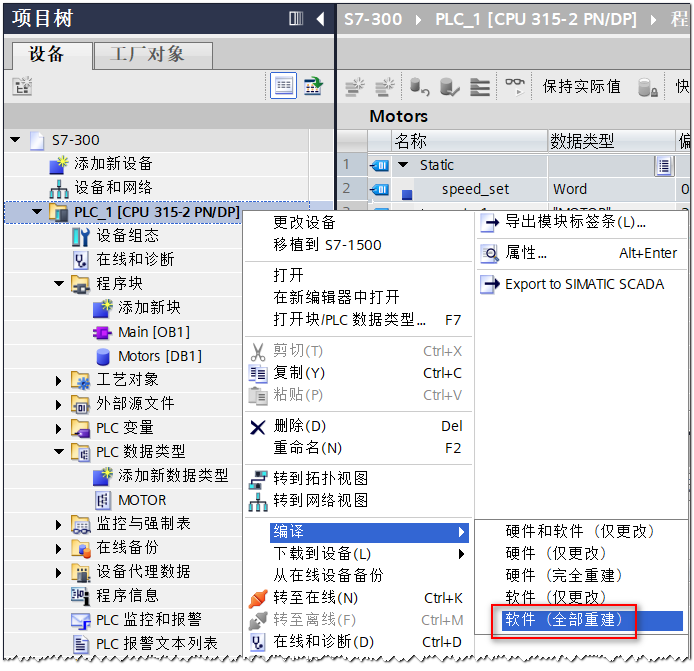

编译PLC程序，如图5所示：

图5

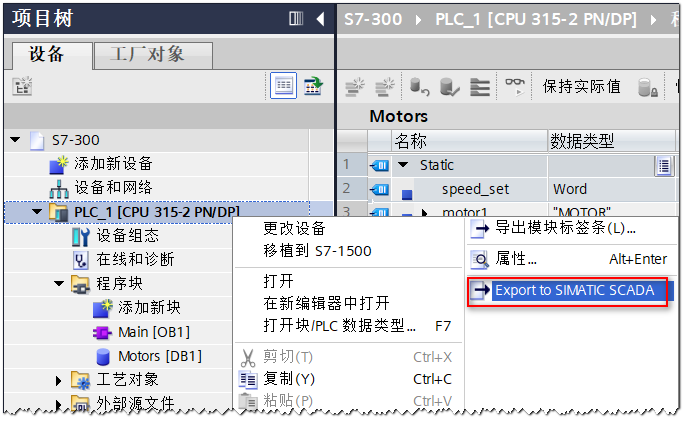

在PLC设备上右键，选择“Export to SIMATIC SCADA”导出PLC数据到文件。如图6所示：

图6

注意， SIMATIC SCADA Export工具需要单独安装，下载地址：https://support.industry.siemens.com/cs/ww/en/view/109748955

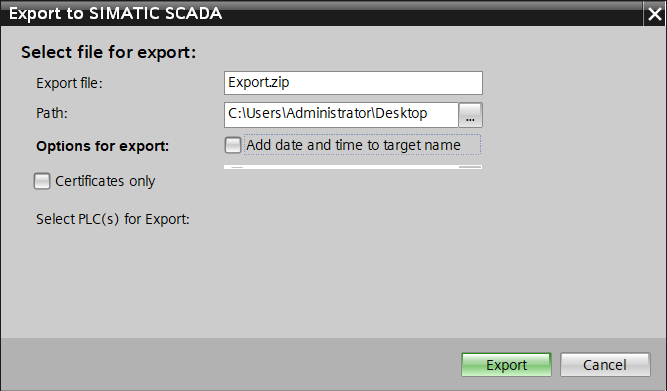

在弹出的“Export to SIMATIC SCADA”对话框中，选择导出文件的名称及路径，如图7所示：

图7

然后，把S7-300程序下载到PLC。

二 WinCC项目的组态

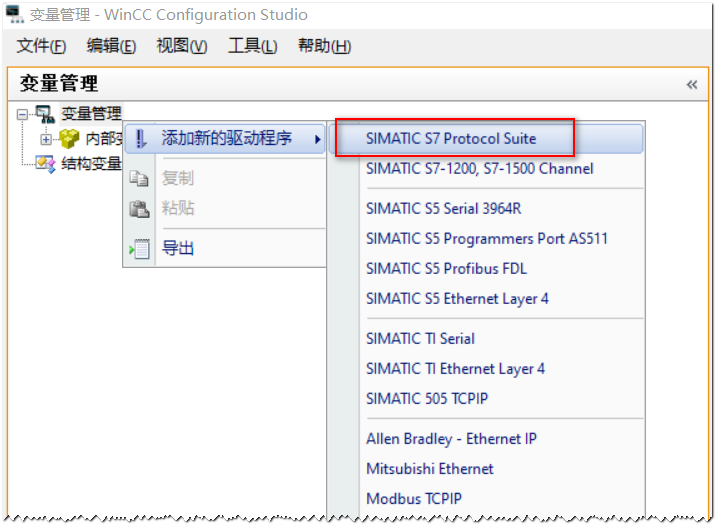

新建WinCC项目，并在变量管理中添加“SIMATIC S7 Protocol Suite”通道，如图8所示：

图8

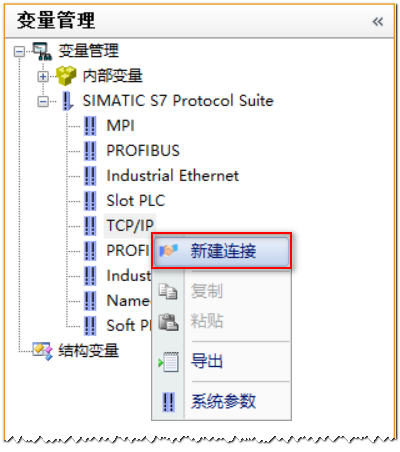

接着，在“SIMATIC S7 Protocol Suite”通道下的“TCP/IP”单元下创建连接，如图9所示：

图9

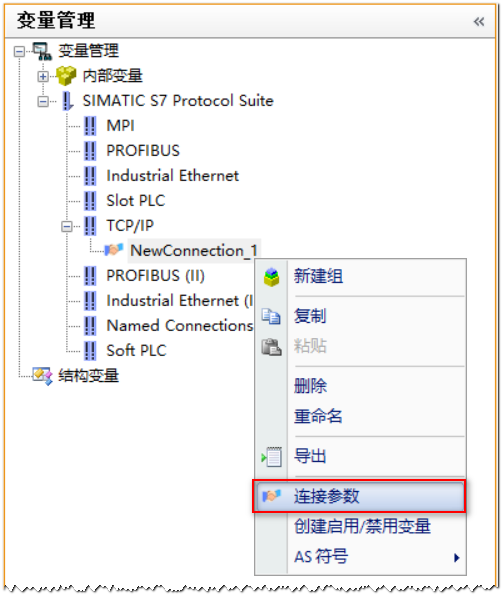

在新建的连接名称上右键，选择右键菜单中的“连接参数”来设置连接参数。如图10所示：

图10

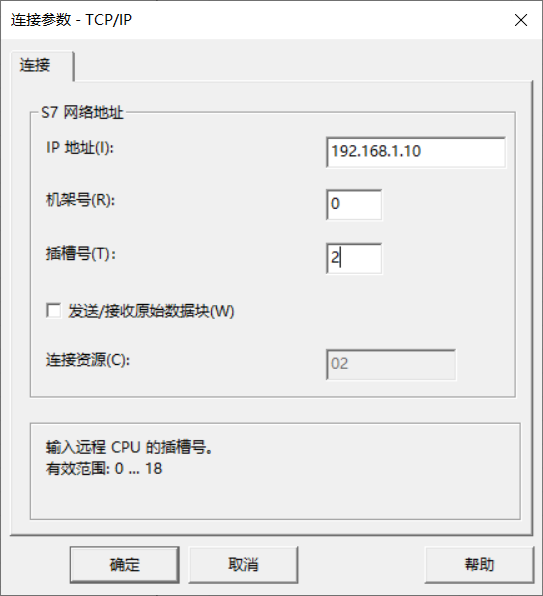

连接参数中，IP地址填写S7-300的IP地址，机架号为0，插槽号为2，如图11所示。

图11

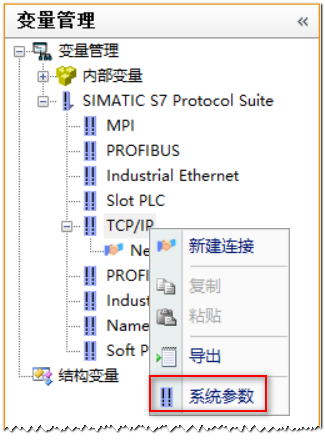

右键单击TCP/IP，在弹出菜单中点击“系统参数”，如图12所示：

图12

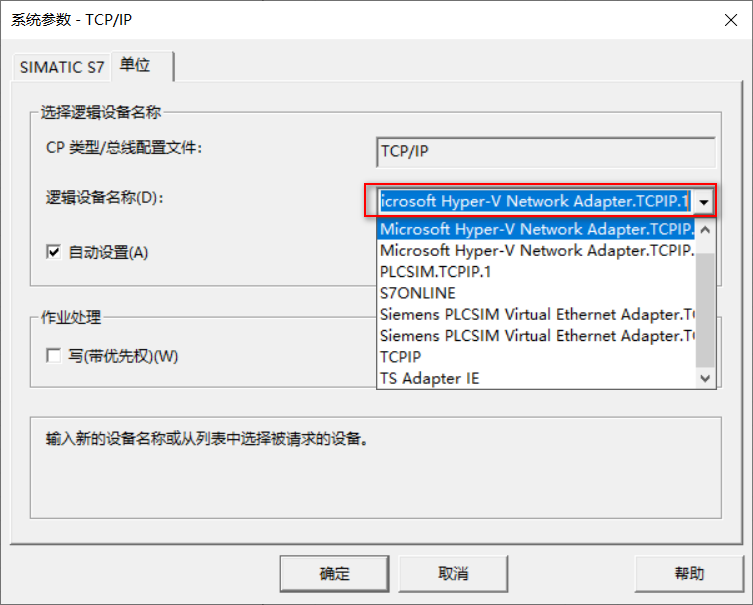

在弹出“系统参数- TCP/IP”对话框中，选择“单位”标签，为“逻辑设备名称”选择“网卡名称.TCPIP.1”，如图13所示：

图13

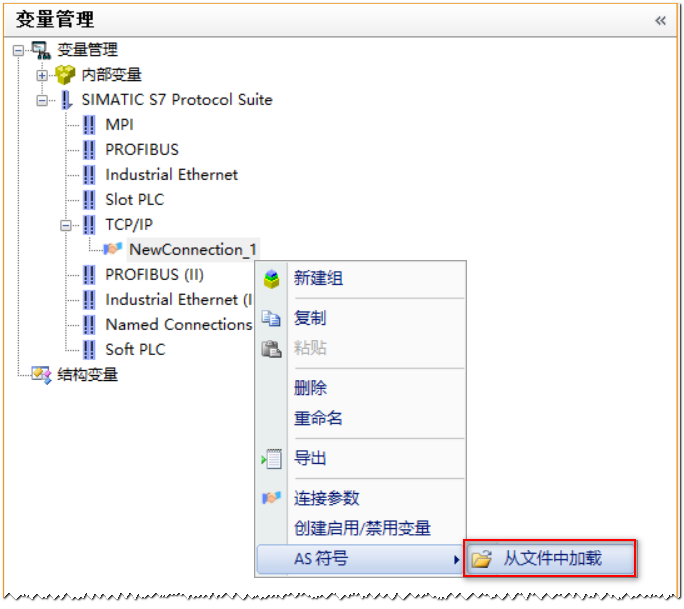

在连接名称上右键，选择右键菜单中的“AS符号->从文件中加载”，如图14所示：

图14

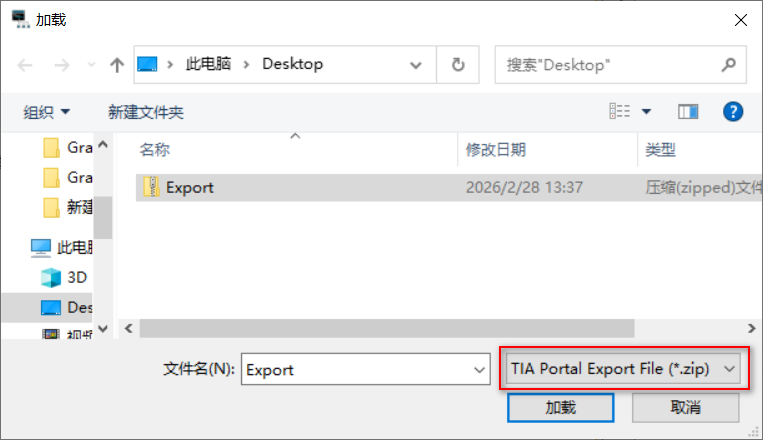

然后，选择图7中导出的zip文件，如图15所示：

图15

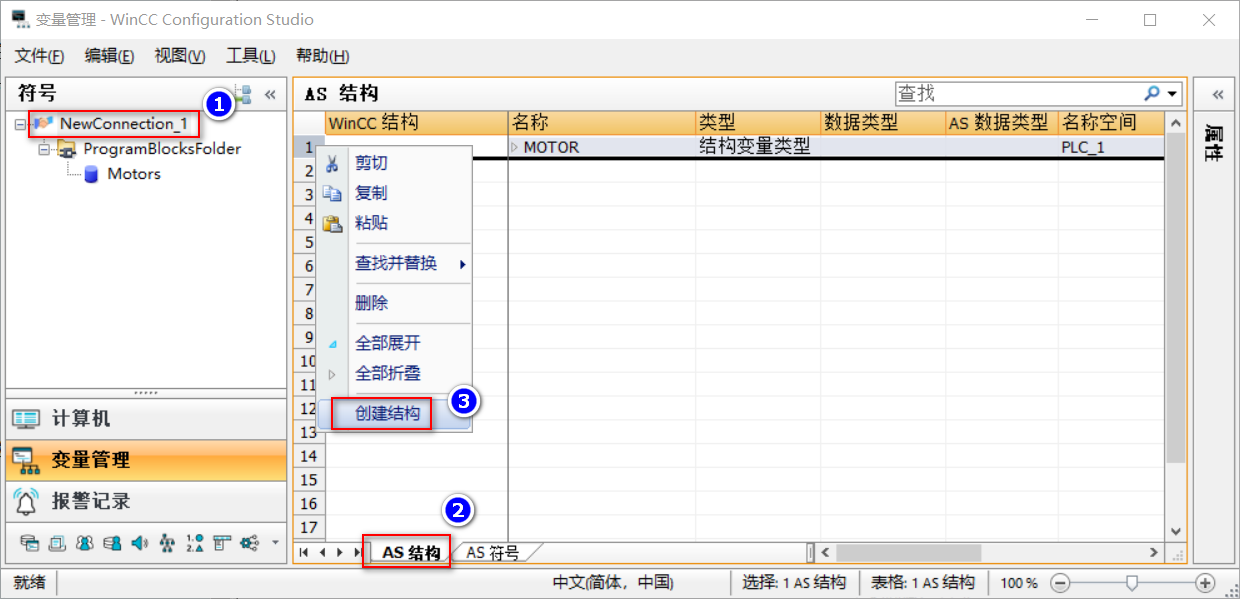

接下来就可以导入PLC变量到WinCC。由于PLC里存在结构变量，因此需要首先在WinCC中创建结构类型，操作如图16所示。选择连接名称，然后选择“AS结构”，选择PLC中的自定义数据类型：“MOTOR”，然后右键，在右键菜单中选择“创建结构”。这样就会在WinCC变量管理中创建相应的结构变量类型。

图16

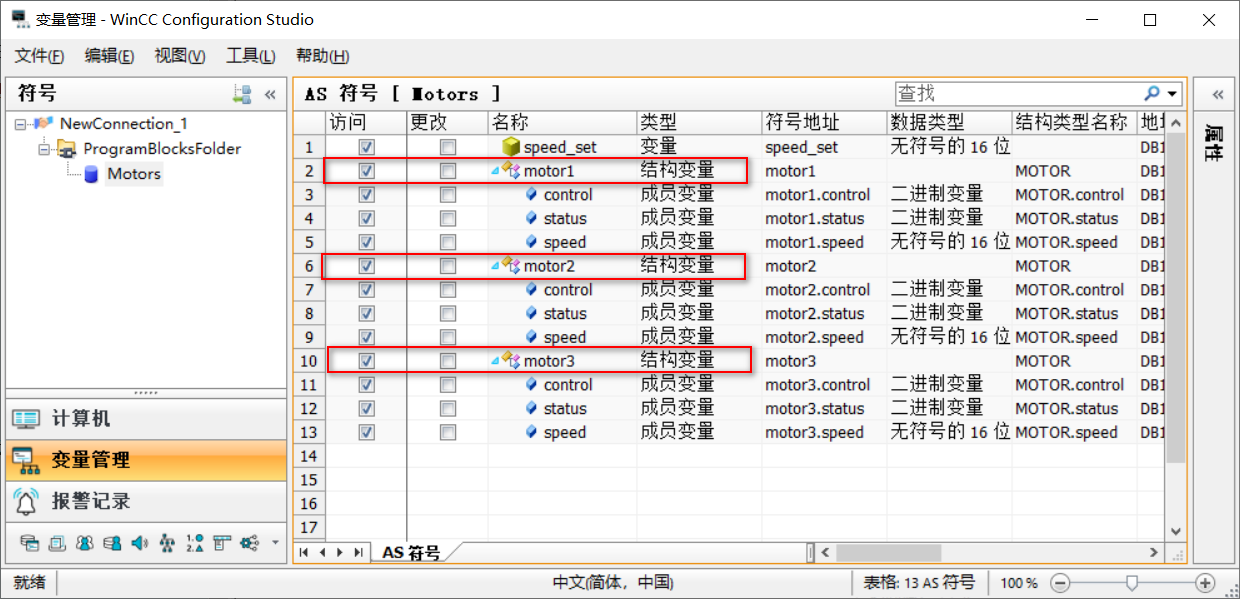

然后，选择相应的数据块，可以看到数据库中包含的变量，可以选择需要的PLC变量，如图17所示：

图17

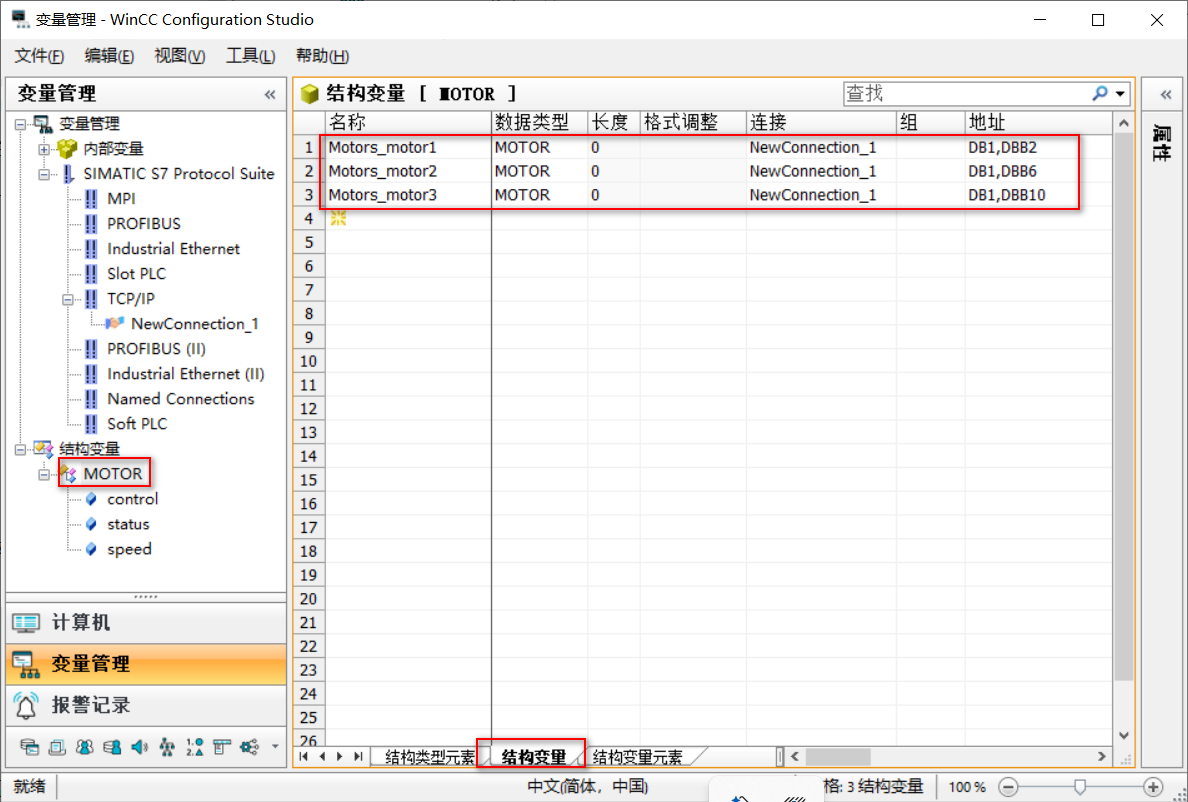

变量导入的结果如图18所示，在WinCC变量管理下创建了“MOTOR”结构变量，PLC中“MOTOR”数据块里的motor1~motor3这个3个自定义数据类型变量也导入到了WinCC中。如图18所示：

图18

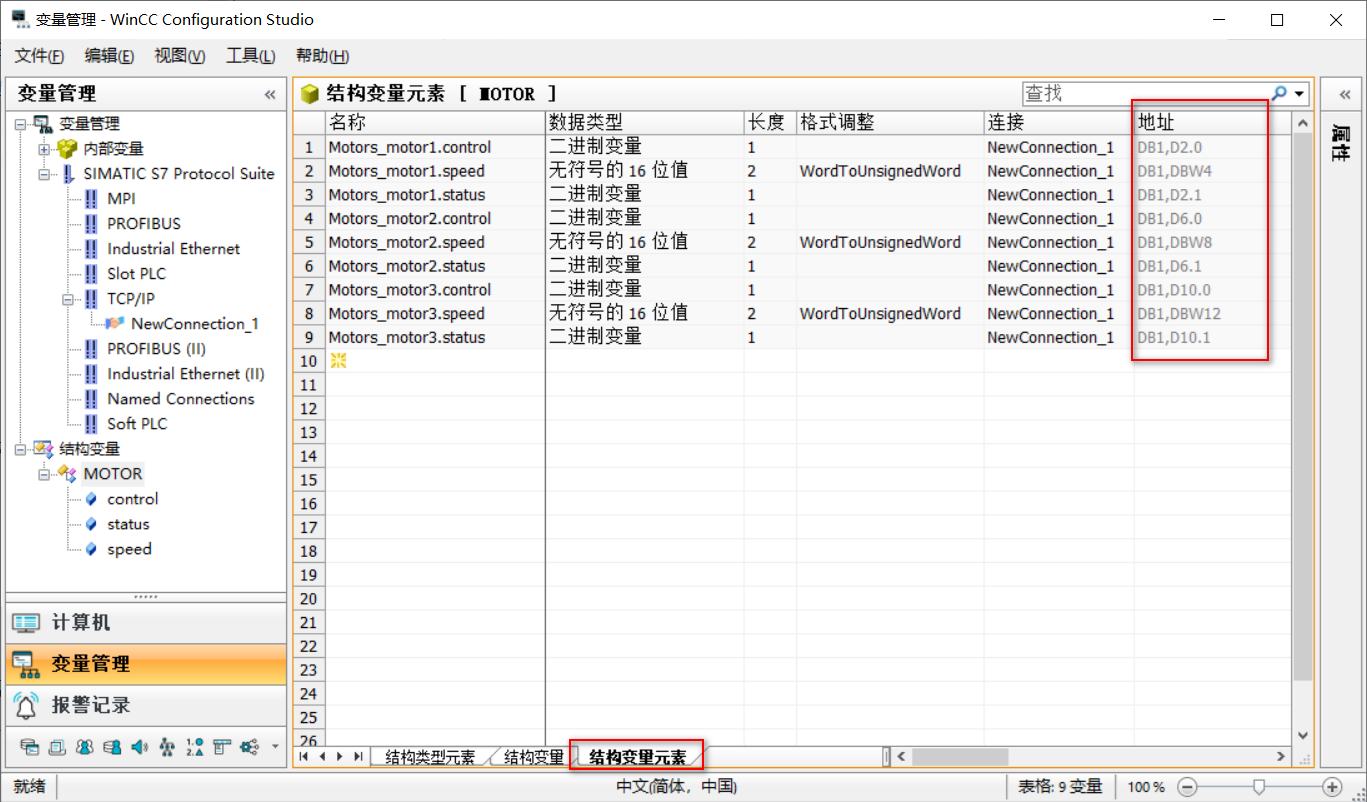

由于S7-300只支持绝对地址访问，因此导入的变量地址为绝对地址，如图19所示：

图19

激活WinCC项目，可以看到通信连接成功建立，如图20所示：

图20
