S7-1200 G2 固件更新/升级

固件更新

为了满足各种应用需求，TIA Portal软件及硬件功能会不断迭代。新的功能和已修复的问题将在最新版本的固件中体现。

为了使设备和产品保持最新、最全面的状态，建议将固件更新到最新版本。

• 固件更新文件的获取

固件更新/升级是针对硬件产品进行的操作，进行更新前需要下载固件更新文件，请点击：链接

• 固件更新的方法：

使用存储卡更新

使用TIA Portal

使用Automation tool

• 固件更新操作视频可访问：链接

下边将介绍固件更新的方法

1.使用存储卡更新

存储卡的大小要超过固件文件大小，才可使用存储卡进行固件更新。注意12M以下存储卡不能用于CPU固件升级。更新步骤如下：

1）使用电脑通过读卡器清除存储卡中内容。

注意：不要格式化存储卡！

2）将固件包下载到本地并解压，用户可以得到一个“S7_JOB.SYS”文件和“FWUPDATE.S7S”文件夹，以CPU固件为例，如下所示：

图1.解压缩固件更新文件

3）存储卡插入电脑

通过存储卡更新固件时，可以同时更新多个模块的固件。例如同时更新CPU、CM/CB的固件，也可以分多次，每次更新一个模块的固件。

如果仅更新一个模块的固件，将模块的“S7_JOB.SYS”和 “FWUPDATE.S7S”文件夹复制进存储卡即可。

4）如果同时更新CPU 和CM/CB多个模块的固件，需要将这些模块的固件下载并解压后，将它们的“FWUPDATE.S7S”文件夹依次拷贝至存储卡中，“S7_JOB.SYS”文件相同，只需任意拷贝一个即可。最终拷贝完成后存储卡“FWUPDATE.S7S” 中包含多个待更新模块的固件，例如：

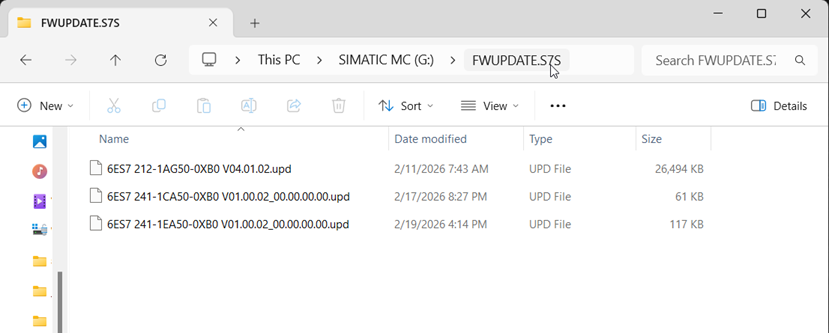

图2. FWUPDATE.S7S中的文件

5）将CPU断电，插入存储卡后再重新上电， CPU的 “RUN/STOP” 指示灯黄绿交替闪烁说明固件正在被更新中。 “RUN/STOP” 指示灯亮(黄)， “MAINT”指示灯闪烁说明固件更新已经结束。

6）拔出存储卡，再次将CPU断电上电。

2.通过TIA Portal组态中更新

（1）CPU 固件更新过程

借助TIA Portal软件，对已组态的CPU进行固件更新的步骤如下：

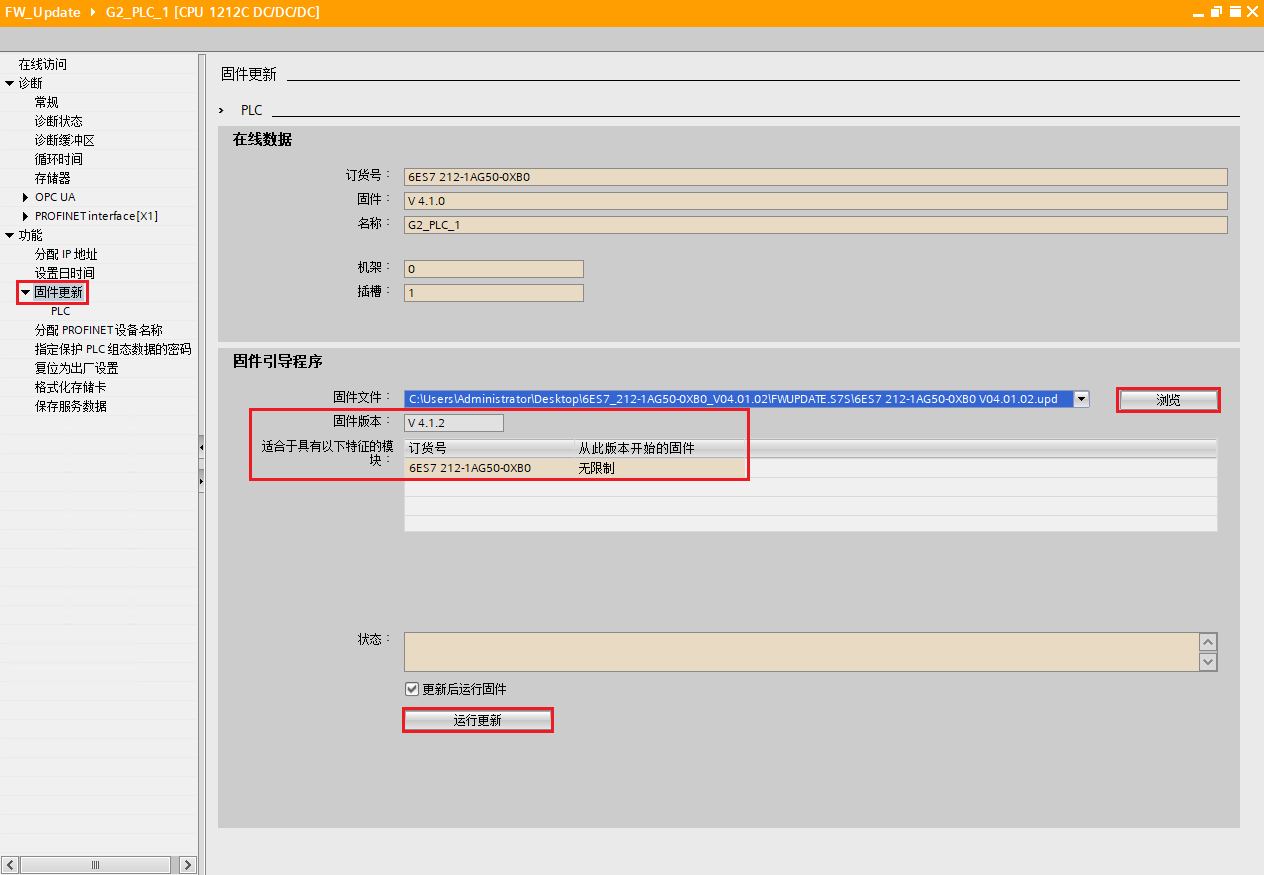

1）先将CPU转至在线，在线和诊断中点击“功能”-“固件更新”，在PLC下选择固件，运行更新

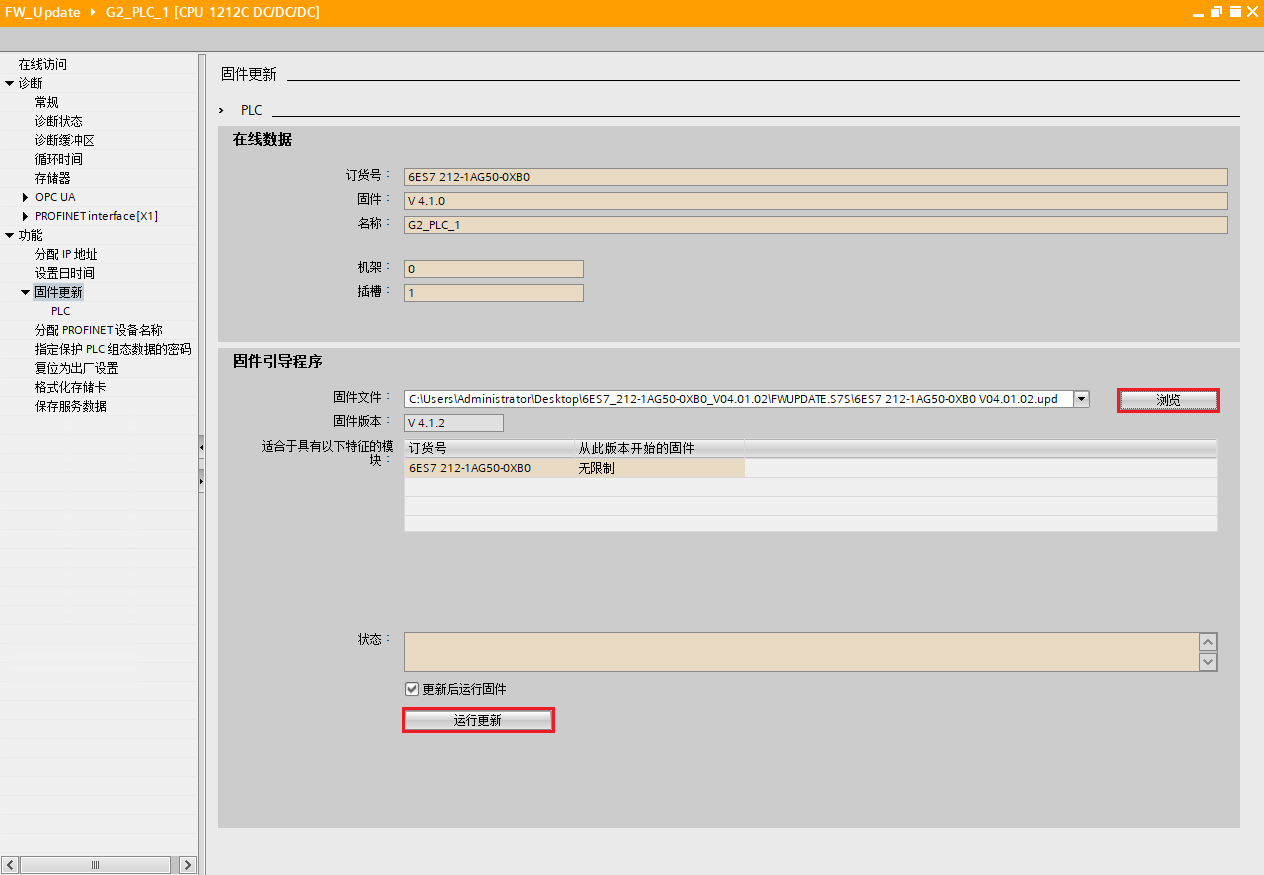

图3. 浏览并选择固件更新文件运行更新

2）如下所示，选择“FWUPDATE.S7S”文件夹中的 .upd格式文件并运行，即是对CPU更新固件

图4. 选择.upd文件

3）也可在连接PLC后，在如下图中博途项目树中展开“在线访问”，搜索到需要更新的设备，进入“在线和诊断”，之后的步骤同上方1.2.

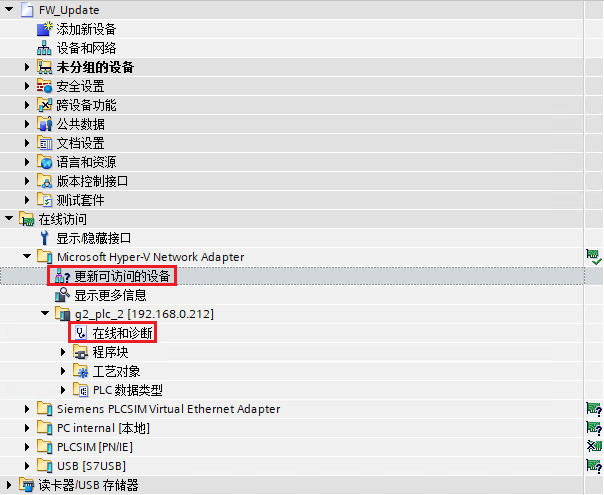

图5.在线访问-在线和诊断

（2）CM/CB固件更新过程

通过TIA Portal软件，对CM和CB进行固件更新的步骤相同，以CB1241模块为例，具体步骤如下：

1）先将硬件组态转至在线，如图6所示。鼠标右键点击CM或CB模块，然后选择“在线和诊断”，可以在“诊断 ”-“常规”下，查看模块在线固件版本，如图7所示。

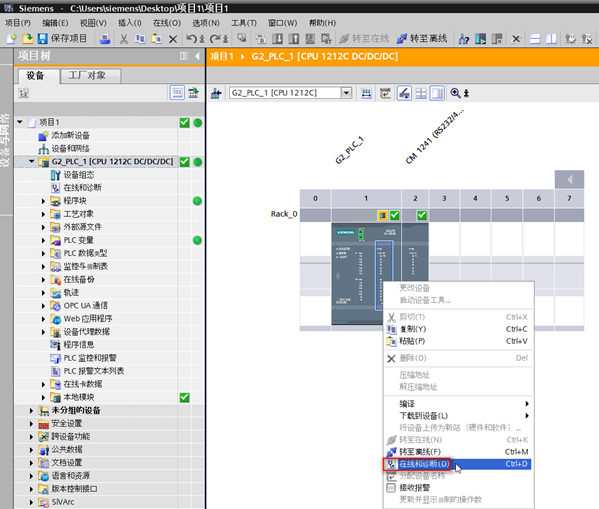

图6.打开在线和诊断

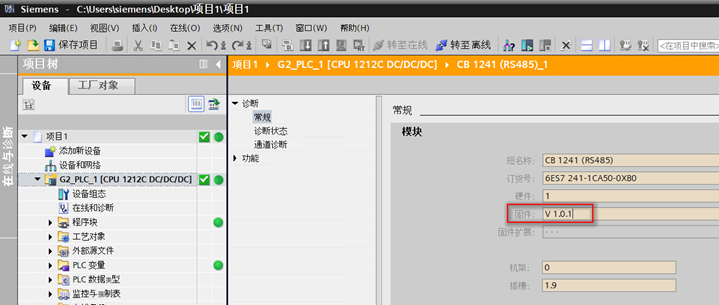

图7.查看CPU/模块实际固件

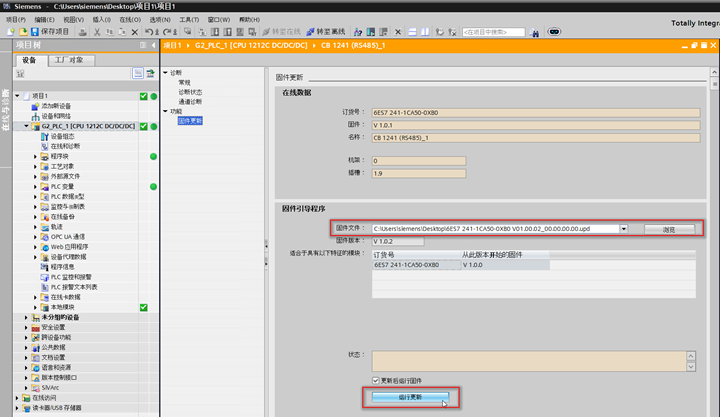

2）在“功能”-“更新固件” 选项下，正确选择最新版本的模块固件，需要选择解压出来的“FWUPDATE.S7S”文件夹中的 .upd格式文件，然后点击“运行更新”，如下图所示

图8.浏览固件更新文件并运行更新

3）更新完成后，会看到以下提示信息，并可以查看模块更新后的固件版本

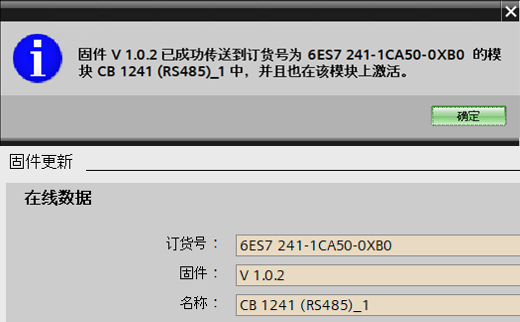

图9.固件更新结束并查看更新结果

3.通过Automation Tool更新

SIMATIC Automation Tool 非常适合在不安装博途的情况下进行调试和维护，是西门子专门实现调试、维护和服务的小工具，可用于固件的批量下载。

注意：

使用Automation Tool进行1200 G2固件更新时，建议使用最新的Automation tool版本。例如：要将固件升级至V4.1.4，需要使用V5.0SP4及以上版本软件。

下载Autoamation tool软件，可访问：链接。

使用该软件，可同时更新CPU及本地模块的固件，这里以同时更新CPU、CM、CB 模块为例，具体步骤如下：

1）选择网卡，扫描网络中的设备

图10.扫描网络中的设备

2）展开扫描出的S7-1200 G2站点，会显示出CPU及所有扩展的本地模块，切换到“固件更新”选项，如图可以看到各模块的在线固件版本信息，设置始终信任TLS证书，根据需要，在待更新的模块后的“新固件版本”列，选择该硬件对应的.upd 格式固件更新文件。

图11.设置受信任证书选择新固件文件

3）当新的固件版本显示为所需更新版本后，选中对应模块并点击固件更新

图12.选择待更新硬件模块并点击固件更新

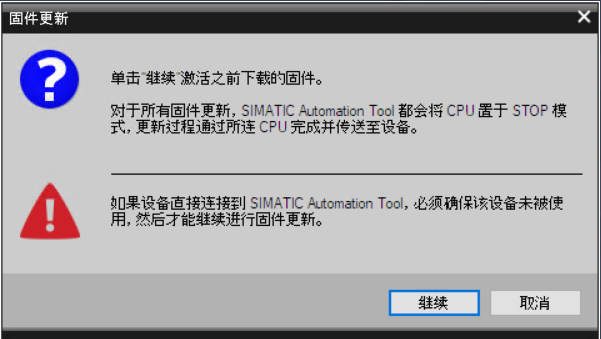

4）在跳出如图界面后点击继续，工具会依次更新所选择的模块固件，等待更新固件更新完毕即可，如图13-图16所示。

图13.点击继续

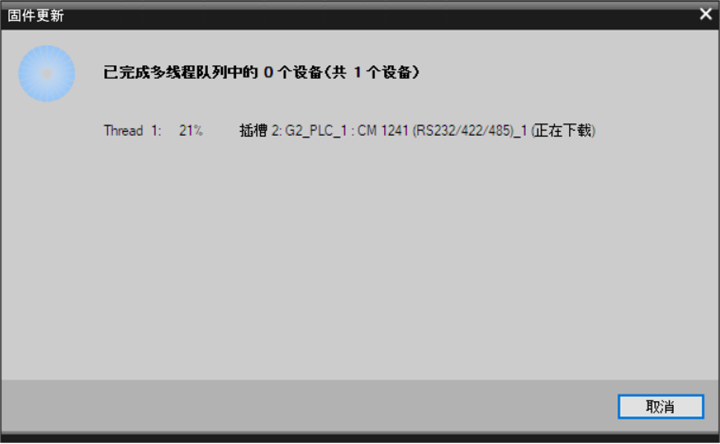

图14.多线程队列-更新CM模块固件

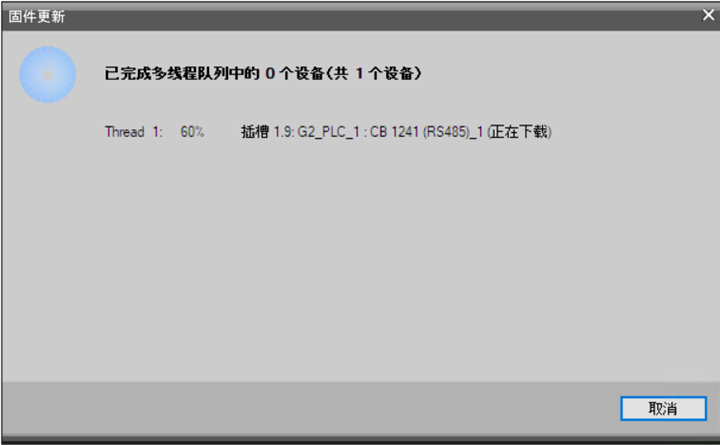

图15.多线程队列-更新CB模块固件

图16.多线程队列-更新CPU固件

5）固件更新结果如下

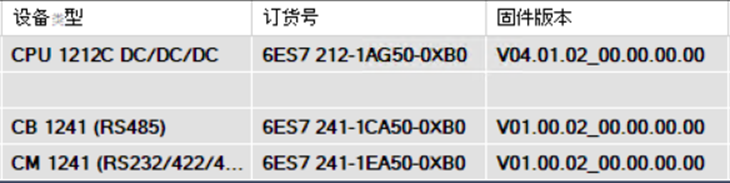

图17.更新固件结果
