wincc professional V17的趋势视图时间范围有测量点，结束时间，时间范围，请问区别

一、趋势视图时间轴选项区别：
1、时间范围模式
测量点模式：默认选项，通过固定数据点数控制显示范围（例如100个点对应100秒）。此模式下时间轴长度由归档变量的采集周期和点数共同决定。
结束时间模式：需手动指定时间轴的终止时刻（绝对时间），显示从终止时刻向前回溯的归档数据。适合需要观察固定时间点之前的历史数据场景。
时间范围模式：通过设定固定时长（如24小时）定义时间轴跨度，显示当前时间向前推算指定时长的数据。适合需要动态显示最近时段数据的场景。

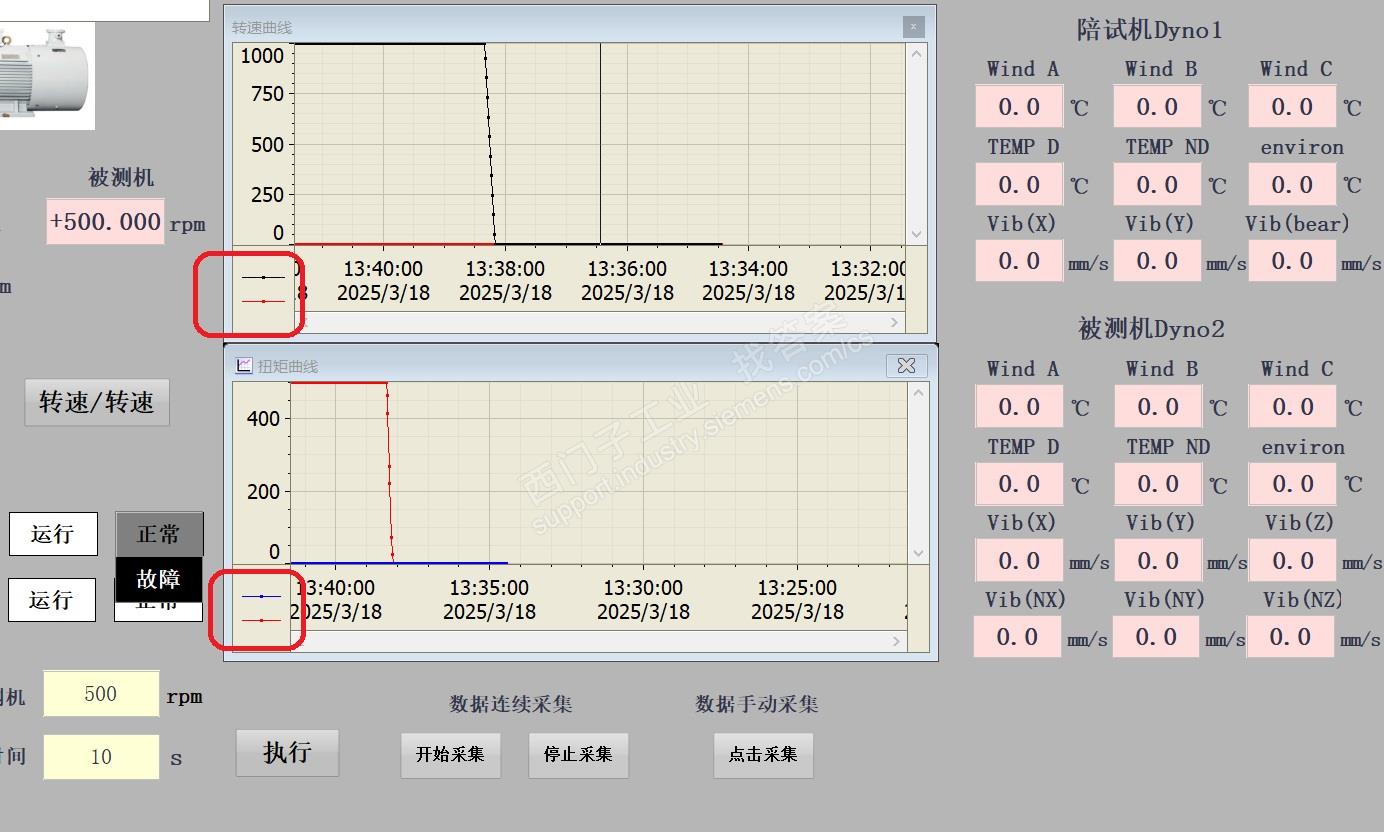

2、曲线标识添加方法
在趋势视图属性中，通过以下步骤添加曲线标签：
进入 “趋势”属性页，为每条曲线设置 “标签名称”，如“温度曲线_趋势”。
在画面编辑器中手动添加静态文本控件，将其放置于趋势视图下方区域，标注对应曲线的变量名称或用途。
二、实现时间轴滚动条功能的方法：
动态调整时间范围
通过VBS脚或C脚本关联外部控件（如输入域或按钮），动态修改趋势视图的“时间范围”属性值。例如：用户输入“1小时”，脚本将时间范围设为3600秒，实现显示时长的灵活调整。
在趋势控件工具栏中启用“缩放”功能，通过鼠标拖拽或滚**作局部放大/缩小时间轴范围。
间接实现滚动条效果
添加滑块控件，将其输出值关联到时间范围参数（需通过脚本转换数值单位），拖动滑块时实时更新趋势视图显示的时间跨度。
利用“趋势窗口导航”控件（需单独组态），通过预置的“向前/向后”按钮分步切换时间范围，实现分段查看历史数据。
三、注意事项：
数据归档配置：确保变量归档的 “单个分段的时间范围”和“所有段的时间段”设置足够大，避免因归档分段或存储周期限制导致数据显示不全。
性能优化：时间范围设置过大会增加控件渲染数据量，建议根据实际需求平衡显示精度与系统负载。
