模拟输入信号控制变频器，变频器的参数怎么设定

1.看了一下你的图片，关于你的PLC模拟量输入和模拟量输出不作细述。
个人对PR1接线你这里有点疑问，因为图片画面不完整，你的PR1应该是个电位器，取的是24V吧? 224模拟量输入是±10 V 电压信号，你这样作隐患太大。
另外你这样将模拟量输入进入PLC，然后通过PLC再将模拟量输出没有意思呀。

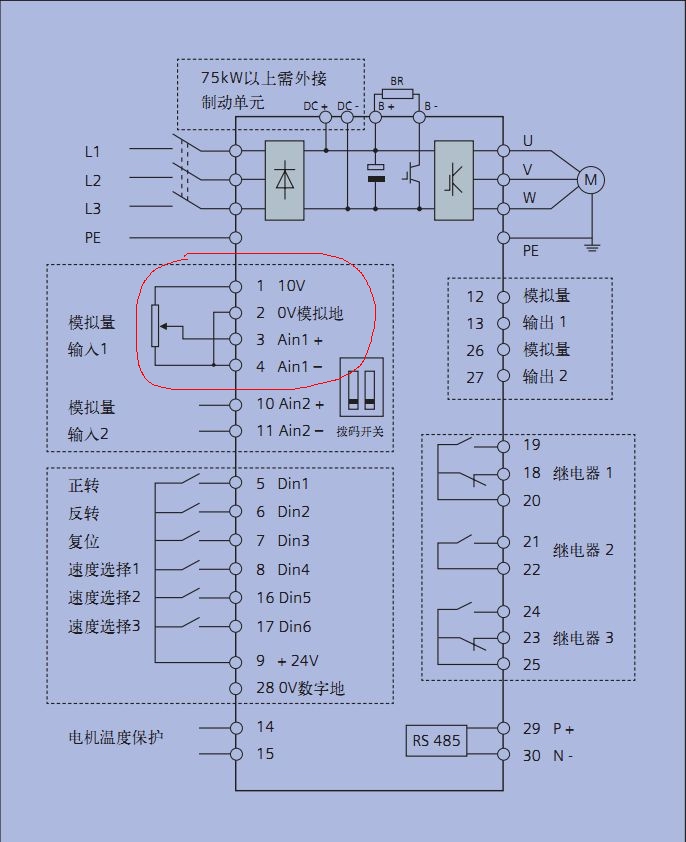

2.下面仅仅对你的变频器阐述一下，你的频率信号可由变频器的端子“1”和“2”提供的+10V直流电源，利用电位器改变输入端口AIN1+给定的模拟输入电压，见上传的图片。

楼主需要特别注意的是模拟量输入（电压或电流信号）仅仅修改P756是不够的，还要将端子板上的DIP开关，必须设定为正确的位置。DIP1（左面）模拟量输入1设为OFF，表示0-10V，模拟量输入1设为ON，表示0-20mA。DIP2（右面）同理。
假设模拟量输入1为0-10V信号：
P756.0=0  0表示单极性电压输入（0-10V）
P757.0=0  P758.0=0   电压0V对应0%的标度（即0Hz）
P759.0=10  P760.0=100  电压10V对应100%的标度（即0Hz，和P2000有关）
P761.0=0  死区宽度0V
上述这些参数需在变频器做快速调试后设置，另外其它剩余参数请根据实际设置。

还一个适合初学者的资料，实训指导书(西门子MM440变频器)，讲解了MM440变频器的面板操作及五种常用功能参数设置，任务三我觉的很适合你这个问题。
http://wenku.baidu.com/link?url=XoECxP5iyWBbxNTSGSXNd0pDLBq_5P_tB-CZXCSApQY3O1U5zJyDn_waMEBOxT3vkAjeiBD1OezWEKGdSLjCGcBADdw80kwF8cFnTERwkPy

楼主也可参考我以前回答过的类似问题：
西门子变频器430模拟量输入通道切换设置
http://www.ad.siemens.com.cn/service/answer/solution.aspx?Q_ID=96639&cid=1038

详细资料请参考：《MM440使用大全》和《MM440使用说明书》
