西门子EM235模块和电磁流量计接线问题？求问大神

1.首先第一点需要确认的是你的电磁流量计是二线制电流信号还是四线制电流信号，这个关系统到你的接线方式。
两线制电流和四线制电流都只有两根信号线：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号。而四线制电流的两根信号线只提供电流信号。
因此，通常提供两线制电流信号的传感器或者变送器是无源的，而提供四线制电流信号的传感器或者变送器是有源的。
我使用过的所有电磁流量计都是AC220V供电，电磁流量计输出的是四线制电流信号。所以暂且你的电磁流量计输出也按照四线制电流信号来说明。
2.EM235（4输入/1输出）模拟量模块  6ES7 235-0KD22-0XA0 ，可以通过DIP拨码开关设置为不同的测量方法。开关的设置应用于整个模块，一个模块只能设置为一种测量范围。(注:开关设置只有在重新上电后才能生效)

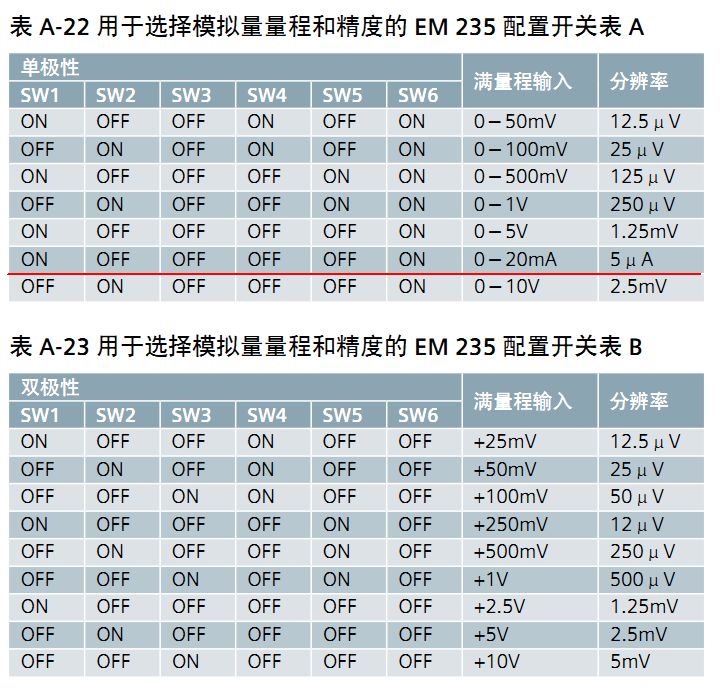

现在要正确的设置EM235模拟量模块DIP拨码开关，电磁流量计是单极性4-20mA信号，所以DIP拨码开关应设为：100001，（含义是：输入范围为电流0～20mA ，数据字格式为单极性 ，量程范围0～32000，4-20mA对应6400—32000）见上传图片“EM235DIP拨码开关定义”。
3.模拟量模块出厂前已经进行了校准，所以我们就不需要重新进行校准。如果你有高精度的校验仪，使用前可以进行校准。

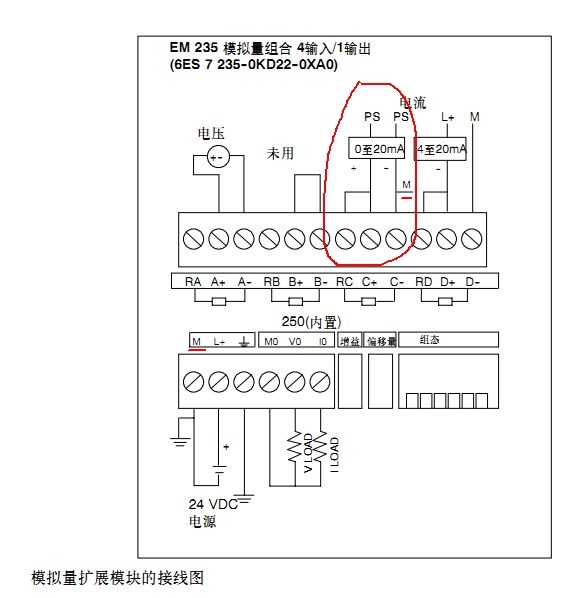

4.接下来是接线，EM235有4个AI点和1个AO点，我们现在只接电磁流量计。见上传图片“EM235接线图”。按图上所示接线就可以啦。

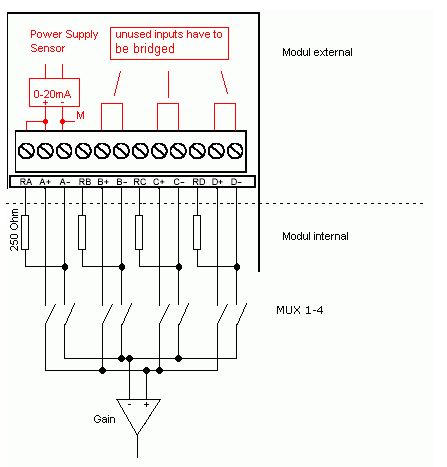

举例：电磁流量计的IOUT（正）接A+同时要RA与并联，电磁流量计的ICOM（负）接A-同时连接模块电源输入的M端。其它未使用的输入端一定要短接，如B+短接B-，C+短接C-，D+短接D-。

补充一下，如有条件可以在EM235前加装不带配电输出的信号隔离器。
另外电磁流量计和你上次提问的压力变送器接线方法是不同的，关键问题是弄明白，二线制电流信号和四线制电流信号区别，参考手册说明，所有问题就很好解决啦。

参考资料：
《Micro’n Power S7-200 LOGO! SITOP 参考》V1.1版本
http://www.ad.siemens.com.cn/download/docMessage.aspx?ID=1348&loginID=&srno=&sendtime=

《S7-200可编程控制器系统手册》
《S7-200CN 可编程序控制器》
