子程序软件监控为输出状态，但实际未有输出

1386 产品版区：SIMATIC S7-200

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

S7-200 224XP CPU
主程序使用SM0.0一直启用子程序；
子程序使用SM0.0接通一个计时器，时间为6秒；
计时器时间到后输出Q0.0

监控状态下看到Q0.0已输出，但PLC Q0.0的指示灯未亮起。。。。
在主程序下SM0.0直接输出Q0.0正常
是什么原因呢？

问题补充：

扫码小程序：

一键登录查看全部问答

anyfeng 新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

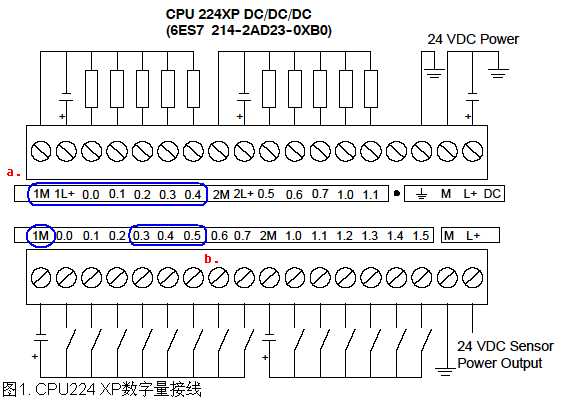

这个需要检查外部输出端子是否连接电源。参考附件连接。

图片说明：

WWCWWC 大师最快回答

被采纳率 33.80% 2014-08-20 10:36

提问者对于答案的评价

暂无评价

anyfeng

被采纳率低 2014-08-20 10:10

最佳答案作者回复

我没有仔细看清“在主程序下SM0.0直接输出Q0.0正常”这段话。
如果是子程序监控状态有输出，而实际没有输出指示灯亮起。一般是该地址被多次赋值的原因造成，如你说的中断等原因所致。

WWCWWC 大师

被采纳率 33.80% 2014-08-20 10:36
