3179 产品版区：S7-200

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

第一次使用s7200的plc，型号为：6ES7 214-2AD23-0XB8，CPU 224XP CN DC/DC/DC，14 输入/10 输出（PNP）；
我买了一根线：6ES7 901-3DB30-0XA0，编程通讯电缆，PC/PPI，USB/RS485 转换，带光电隔离，最大 187.5K 波特率，支持多主站，（见图片）
由于第一次使用，连不上机，有以下几个问题请教大家：
１：首先我买的这根程序下载线对不对？　
２：如果是对的，怎么设置通讯参数，最好有实际连接参考案例，基础的就好；
３：如果我用port0连接变频器和仪表走modbus，port1跟威纶MT6070IH连接的话，西门子有没有成品联机线？定货号为？如果没有，怎么焊线啊，请提供说明；
谢谢！

问题补充： PLC 与屏之间是通过什么协议，和现场仪表通过RS485 走MOBUS时，这两条网络支路是否会存在影响？我还是有点不太明白，比如，PLC从现场仪表读取数据后，又要在屏上显示，同时，屏上设定数据又要写入到PLC，或者控制现场变频器，不太清楚这个网络架构。

扫码小程序：

一键登录查看全部问答

xfxywangqi 新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

参与「找答案」每周问答福利，提问或回答即可全民瓜分3000西币奖池，发1条也能分西币！用心解答更有机会单篇直发66西币，上不封顶。每周还有快答侠、夺魁答侠等专属称号与丰厚奖励等你来拿！西币可兑换实物奖品，随手互动免费领福利。

采用200PLC同威纶MT6070IH的通讯正好做过.
首先你的编程电缆是USB/PPI,需要安装驱动程序.
接着在200编程软件左手边通讯一栏下的设置PG/PC接口中设置接口类型.需要注意的是在选择了接口类型的后只有点属性才能进入相关参数设置,最后必须在属性窗口中的本地连接把端口设置为USB.这个就不截图了.

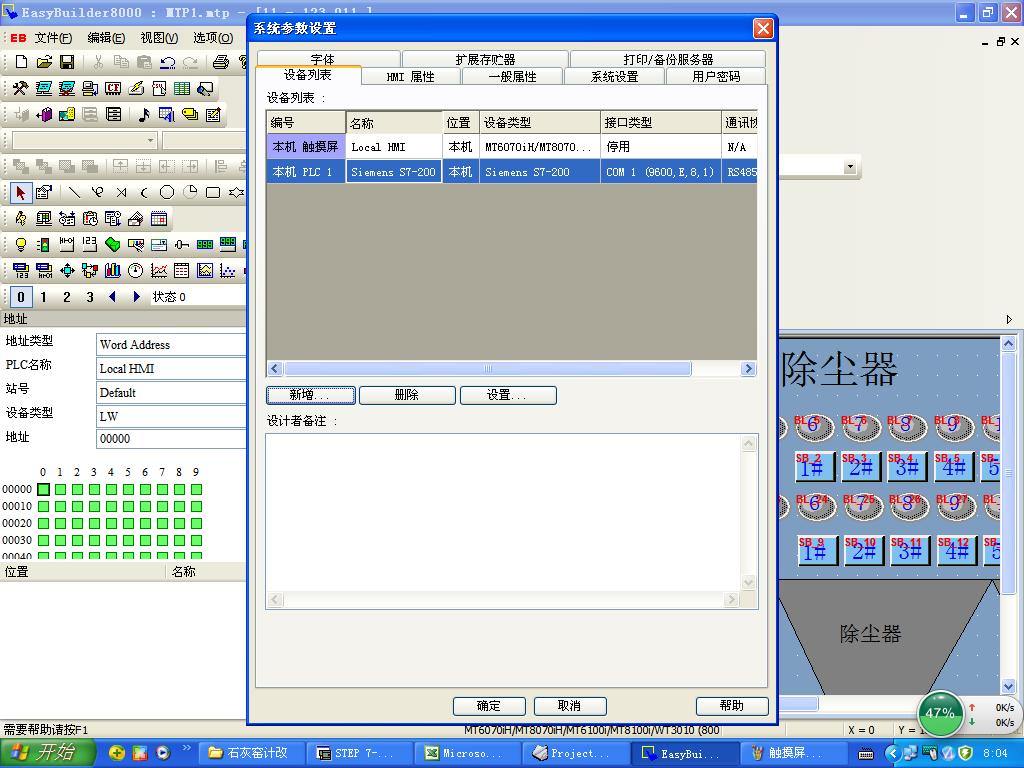

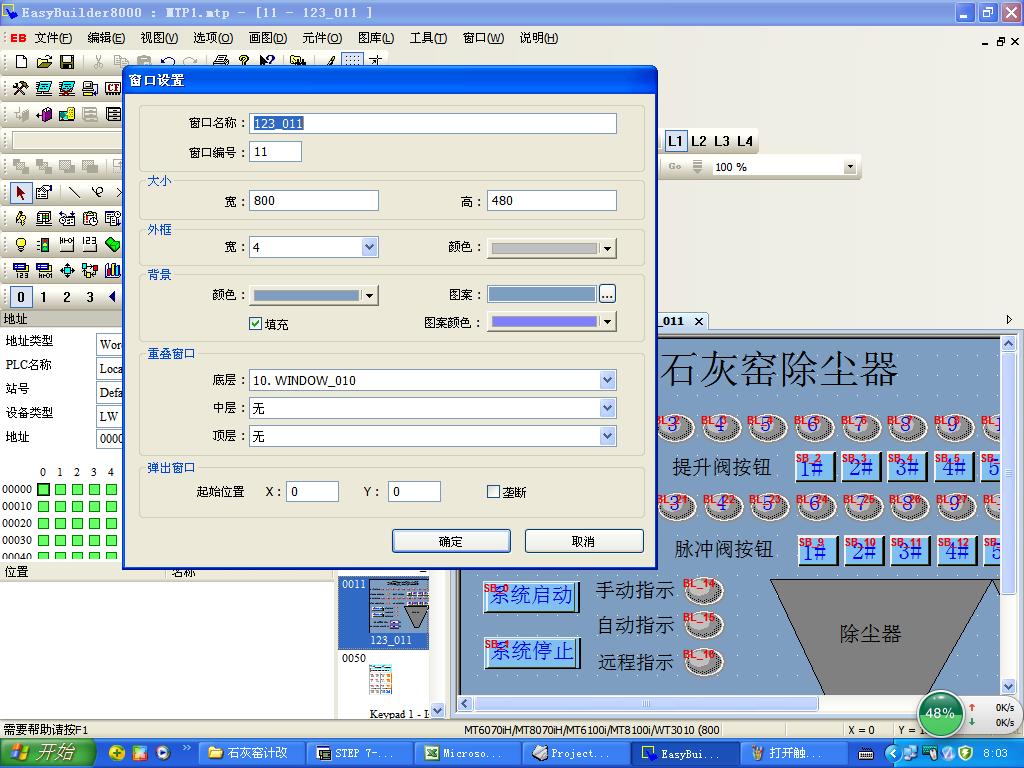

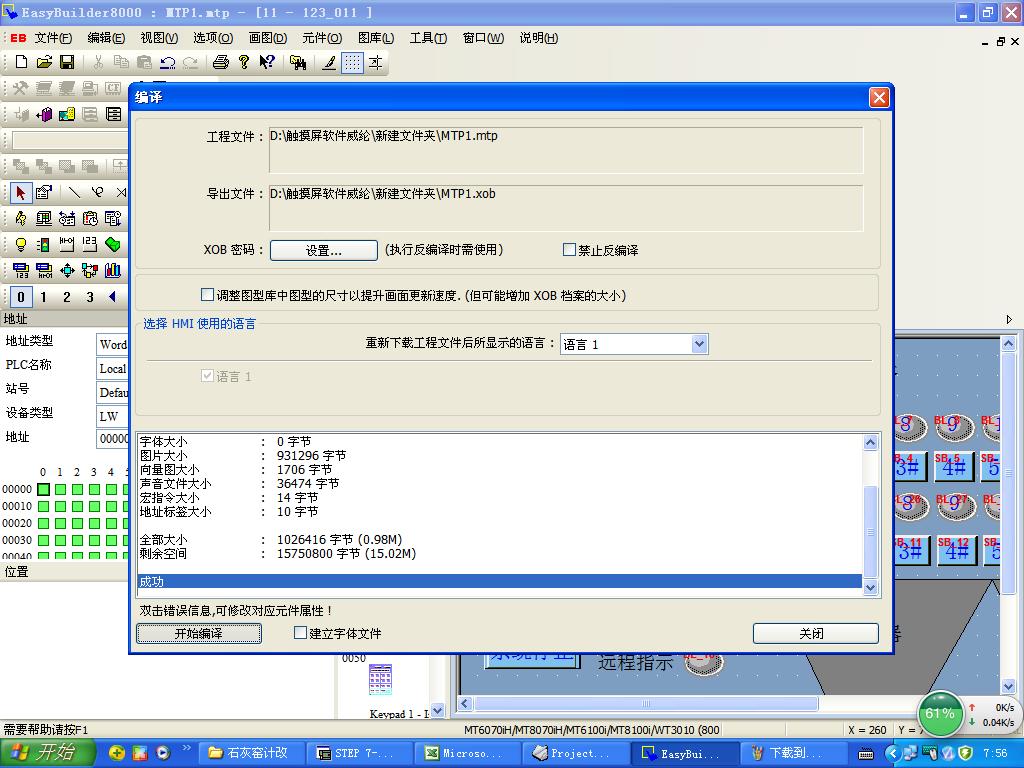

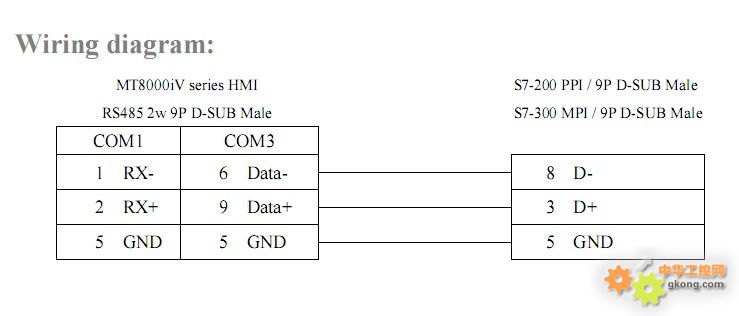

下面是200PLC同威纶MT6070IH通讯的截图和通讯电缆制作的截图,你试着做一下看看行不行.

===================================================================

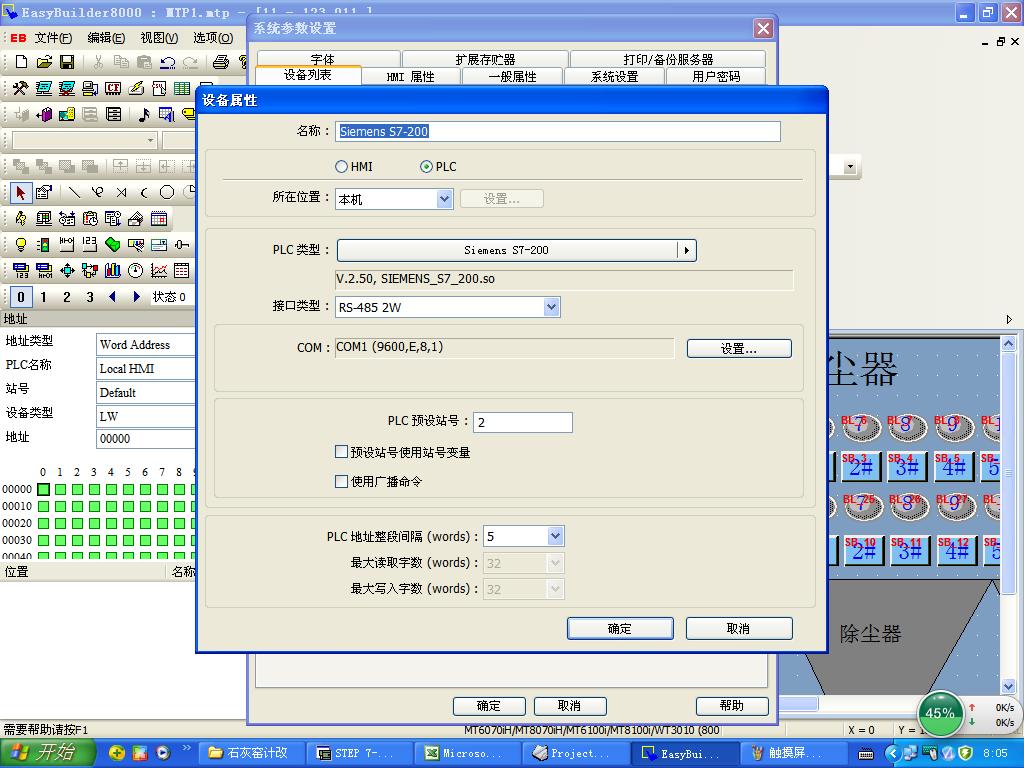

200PLC同威纶MT6070IH通讯的协议是在触摸屏系统参数中选择的设定的.我发的图片是采用RS485 2W制通讯协议,接口类型为串口(主要是通信电缆可以自己制作参看我上传的图片).
PLC两个通讯口不会存在影响.
PLC同触摸屏建立了通讯后就可以在触摸屏上放置需要显示的状态或着需要输入设置的元件,在这些元件的属性中建立变量就行了.你可以的.
