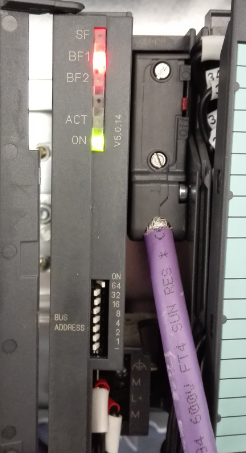

我这有台840D sl现在我连接ET200组态里面地址和拨码开关一致，153后面的输入输出没问题，输入输出点从100开始或其他，与NCK连接是X126，bus总线接的on，电缆没问题接线也正确。但是我现在就是把组态灌进系统，NCK上的DP就会红灯闪烁，ET200上的BF也一直亮红灯，这是为什么

问题补充： NCU的102接口，怎么会是用来接ET200呢，不是X126用来接ET200吗？我说的153后面的输入输出没问题是指我的接线和设置都没问题。还有就是，现在不是我PLC上传出问题，而是我只要把组态上传就直接报故障了。

扫码小程序：

一键登录查看全部问答

左岸李新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

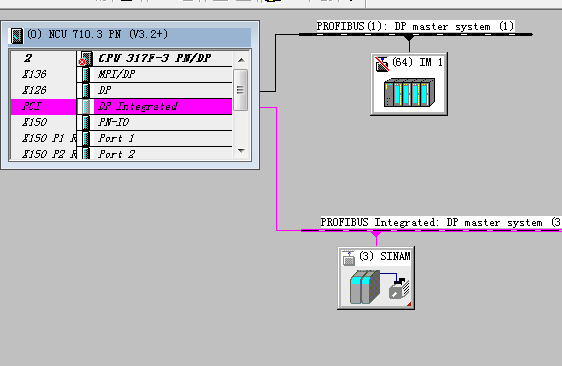

首先NCU连接的应该是X102接口。看了你图3，可以双击那个从站，看诊断缓冲区信息。
你这个“153后面的输入输出没问题”是指什么？
编程地址必须是在组态地址范围内的绝对地址，不然cpu会报错的。根据你的描述应该是bus故障。
补充问题回复：
如果你是上传硬件组态出现问题的，那需要确认你上传的硬件组态信息是否与实际一致，如模块型号、版本号。如果是你上传用户程序报错，则可以通过cpu在线诊断缓冲区信息查找。另外注意一下从站拨码开关位置，记得我有一次组态就是那个位置没有确认好处错的（实际位置和模块标定刚好相差一位）。
