200plc输出端的1M,2M必须连接吗

3

5004 产品版区：SIMATIC S7-200

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

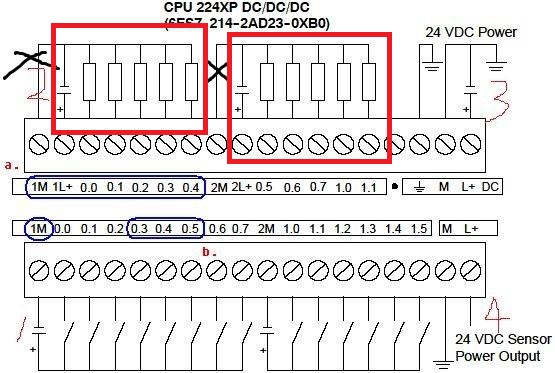

如图：测试1.
交流电源输入的cpu224，输出端有1L,2L作为公共端子。但是直接电源下的cpu224，还有1M,2M两个公共端子。我对200plc内部结构了解的不深入，但是我觉得，图中红框内，已经构成了继电器回路，那个负极连接到1M,2M的叉线有必要存在吗，可以不连接吗

问题补充：

小程序查看

手机扫码追踪该问题

domains 学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

24VDC型CPU，是晶体管型输出，S7-200手册明确规定只能接成源型接法，不能接漏型输出，输出必须为24V，参见附图1
源型、漏型是指直流输入/输出PLC而言的，针对的是输入点/输出点的COM端，当公共点接负电位时，就是源型接法；接正电位时就是漏型接法。所以24VDC晶体管型CPU的输出约定只能使用源型接法，所以公共端1M,2M需要接电位负。

图片说明：

weiyt 资深顾问

被采纳率 29.21% 2015-07-17 09:24

提问者对于答案的评价

暂无评价

domains

被采纳率低 2015-07-16 21:58

查看其他答案

等您来回答换一换

{{item.Title}} {{item.Title}}: {{item.CoinValue}}西币 {{item.VisitNum}}人想问
我来答我来答

本版相关问题换一换

{{item.Title}} {{item.Title}}: {{item.AnswerCount}}个回答 {{item.VisitNum}}人关注

其他回答

1、楼主给出的截图是直流电源输入的cpu224。
2、S7-200晶体管型，只能源型输出，就是1L，2L接正，1M，2M接负。

用户等级

阿鸣大师

被采纳率 43.70% 2015-07-17 07:14

修改

删除

举报

加分奖励

西门子给出的内部线路图资料很少，你可以测试不连接1M/2M，看输出是否能够正常。

用户等级

WWCWWC 大师

被采纳率 33.75% 2015-07-17 09:29

修改

删除

举报

加分奖励

负极连接到1M,2M的叉线有必要存在，这个是西门子的标准接线。按照图纸接就好了，不必要去怀疑。如果你还是有疑问可以自己做个测试就知道了。

用户等级

迷糊的熊初级工程师

被采纳率 9.30% 2015-07-17 09:44

修改

删除

举报

加分奖励
