profibusDP主站网络

2

3689 产品版区：SIMATIC S7-300(F)/S7-400(F/H/FH)

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

一般来收，使用DP时，都是一个DP主站，然后挂接几个从站。DP主站的数据交换通过其他的方式。现在我想这样做，2个DP主站，挂6个DP从站设备，4个属于第一个DP主站，2个属于第二个DP主站。

问题1：在这种情况下，该如何组态？总线的目标轮转时间 (TTR)如何计算？
问题2：在STEP 7中如何设置目标轮转时间（TTR）

问题补充：

扫码小程序：

一键登录查看全部问答

leidong 新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

首先你的这种方案是可行的，因为DP网络支持多主站系统，所以同一物理网络中 2个一类DP主站，挂6个DP从站设备，4个属于第一个DP主站，2个属于第二个DP主站，绝对没有问题。
见图1

问题1：在这种情况下，该如何组态？总线的目标轮转时间 (TTR)如何计算？
插入 2个主站，比如S7-300 新建一个网络比如 Profibus (1),然后将2个PLC 的主站系统号，分别设为 1和2 比如DP MAster system 1和MAster system 2，然后将从站分别挂载到这2个主站系统里。
注意由于在同一个物理链路上，所以所有DP 地址必须唯一。
Ttr=从站个数*[317+11*（Nbi+NbQ)]/BdsDP
Nbi输入字节数，NBQ输出字节数，BdsDP为总线速率。

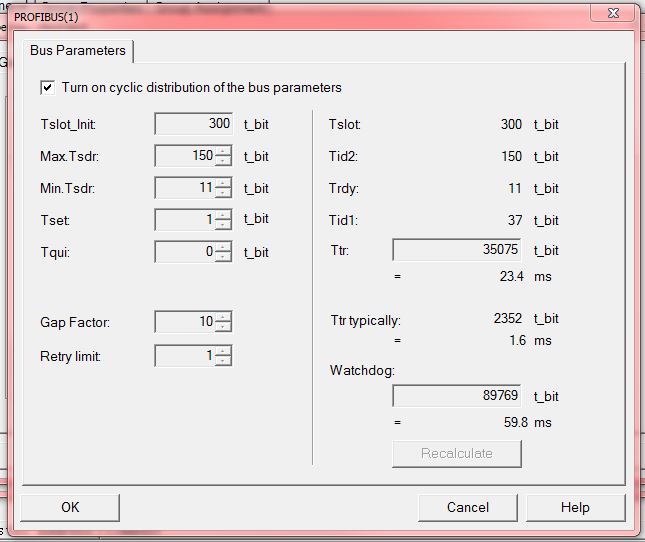

问题2:正常情况下，Ttr周期由STEP7 自动算出，无须更改，右击DP MAster system 1，选择属性，切换到 ''网络设置”项，最后选择总线参数，你可以看到DP总线的各项参数.，见图2

图片说明：

Letham 中级工程师

被采纳率 46.90% 2015-09-11 11:21

提问者对于答案的评价

暂无评价

leidong

被采纳率低 2015-09-11 10:38

最佳答案作者回复

在STEP 的帮助手册里有相关硬件组态的部分，你可以看下。
C:\Program Files (x86)\Siemens\Step7\S7MANUAL\S7HWV5_A\s7hw___b 英文版
第三章节有关于DP的组态和通信方面的所有知识

Letham 中级工程师

被采纳率 46.90% 2015-09-11 11:21
