840dsl电机电流与圆度测试

精

奖

官

5297 产品版区：SINUMERIK ONE

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

请专家指点：
1.机床系统有840dsl + s120 +伺服电机组成，其通道一中有三个进给轴（X1、Y1、Z1），今天现场读取这三个轴的电流到PLC，发现三个轴的电流值均为X1轴电机电流，想不通为什么，于是电话北京西门子技术支持中心，专家告知需要购买西门子授权，难道西门子对这方面还有限制？另外有没有人有读取多轴电流的文档，希望能共享下。
2.几次通道一三个进给轴（X1、Y1、Z1），个人感觉三轴的插补有问题，想给三轴做一个圆度测试，但是面对界面，不知道怎样去操作，请专家指点放心，方便的话，给一个“圆度测试”画面设置文档，以及做测试时，三轴怎样去编制一个测圆的数控加工实验程序

问题补充：非常感谢您的指点，只是今天我现场核实 $VA_CURR[Achse]这个是，怎么设置也不对，我输入 $VA_CURR[X1]或者 $VA_CURR[1]，均不能监控到值，请问怎样设置，才能读出某个轴的值？

扫码小程序：

一键登录查看全部问答

烟民初级技术员

被采纳率 10.00%

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

楼主你用内部变量 $VA_CURR[AXIE] 可以读取机床所有坐标的电流值，只要在plc的诊断窗口的状态表格中依次输入X1、Y1、Z1的变量--- $VA_CURR[Achse]，就可以实时显示读取机床的坐标轴电机电流，也很方便，如果实时读取这三个轴的电流到PLC，北京西门子专家告知需要购买西门子授权，可能是有一定道理的。
如果想给三轴做一个圆度测试，一般就是做其中的X 、Y轴的圆度测试，因为圆弧主要在于工件XY平面的，X 、Z轴，Z 、Y轴一般不做圆度测试。编制一个测圆的数控加工实验程序如下：在自动模式或者MDA 模式下编写一个简单的圆程序，如：
G0X0Y0
G02 I50 J0 TURN=20 F2000
M30

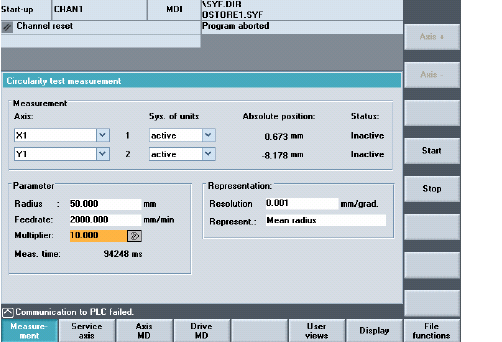

再打开西门子的840dsl[Optimiz / test]----> [Circular test]---> [Measurment]界面对测试圆进行相应地参数设置。
如图示_西门子圆度测试

图片说明：
