s7-200 224 控制mm420变频器，USS通信。

精

奖

官

3497 产品版区：SIMATIC S7-200

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

s7-200 224 只有一个通信口，但是和变频器通信的时候，除了PC /PPI电缆占用一个通信口，与变频器连接还需要占用一个口。是不是意味着224控制变频器不可行呢？

问题补充：

扫码小程序：

一键登录查看全部问答

201611152D6664 新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

1.我之前还用过CPU222进行USS的通信，虽只有一个通信口，但可以通过重复定义通信端口的办法来解决此问题。

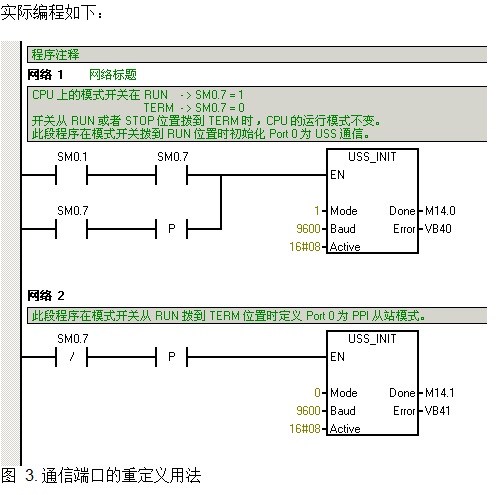

2.重复定义通信口的模式，用户程序调用USS_INIT指令（见上传图片）可以恢复为PPI从站模式，或者再次定义为USS主站模式。

CPU上的特殊存储区位SM0.7工作模式选择开关可以用来简单地实现此功能，恢复通信口为PPI从站模式但仍保持CPU为RUN状态，这样为程序调试提供了便利，即可利用插头上的终端和偏置电阻，又能使用带编程口的网络插头，便于调试程序。

3.特殊存储区位SM0.7的值对应于模式选择开关的位置，开关位置为RUN时SM0.7=1，开关位置为STOP时SM0.7=0。开关从RUN或者STOP位置拨到TERM时，CPU不改变工作模式。
建议使用西门子DP接头（总线连接器），6ES7 972-0BB12-0A0 90度网络接头（带编程口）。

图片说明：

hbttkj 顶级工程师

被采纳率 47.30% 2016-11-23 13:47

提问者对于答案的评价

暂无评价

201611152D6664

被采纳率低 2016-11-23 10:19

最佳答案作者回复

S7-200CPU既可以放在整个总线型网络的一端，也可以放在网络的中间。
建议使用西门子的网络插头和Profibus电缆，电缆的红色导线连接到S7-200CPU通信口的3针（B即RS485信号+），此信号应当连接到 MM 420通信端口14P+，绿色导线连接到S7-200CPU通信口的8针（A 即RS485信号-），此信号应当连接到MM420通信端口15N-。在MM420的包装内提供了终端偏置电阻元件，最终端变频器接线时可按说明书直接压在端子上。
