1500cpu最多能挂几个ET200SP分站，ET200SP上的两个RJ45网线接口能被两个CPU公用吗，两个1500CPU两个ET200SP分站能通过交换机互相采集数据吗也就是能做冗余吗

问题补充：

扫码小程序：

一键登录查看全部问答

2016111240JNPH 毕业实践员

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

CPU 能带多少个ET200SP，查CPU 手册，不同的CPU 性能不一样。我记得1511 可带128个。

共享IO模块，按以下步骤进行设置：

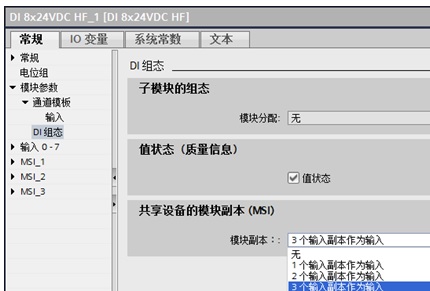

1、将ET200SP 分配给1号1500CPU，配置IO 模块，将需要给2号1500CPU 共享数据的IO模块的“模块参数”里设置 “模块副本”，选择“2个输入副本”。参考附图1.
2、在网络视图，将这个ET200SP 站点复制，然后粘贴一个完全一样的ET200SP站点，并将这个新站点分配给2号1500CPU；注意，需要将该IM155-6 的IP 地址和设备名称设置和连到1号1500CPU的那个ET200SP 的一样，就是说两个ET200SP 的IP 地址和设备名称是一模一样的，只是他们分别归属于不同的CPU控制。
3、分别到两个ET200SP 的IM155-6接口模块的属性里，找到“share device”，设置IO 模块的归属。
参考附图2，附图中PLC2是300PLC，与1500类似的；DO 模块的基本模块属于PLC1，副本模块属于PLC2；DI模块的基本模块属于PLC2，副本模块属于PLC1。

图片说明：

LHLHLHLH 顶级工程师

被采纳率 42.70% 2016-12-20 13:34

提问者对于答案的评价

暂无评价

2016111240JNPH

被采纳率低 2016-12-17 22:28

最佳答案作者回复

截图里看见的io device_3 和 io device_4 ，是“常规——》项目信息”输入的“名称”，而不是profinet 的“设备名称”。
“profinet 设备名称” 在“PROFINET接口【X1】——》以太网地址”里面，把 “自动生成PROFINET设备名称” 复选框去掉，然后在“PROFINET设备名称” 栏下输入相同的设备名称。
