西门子200模拟量模块问题

1

1163 产品版区：S7-200

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

西门子em231上的接线问题：1、0-10v的电压输入就接A+与A-吗？2、电流输入为什么RA和A+必须短接，不短接不行吗？我认为短接时为了把250欧姆的电阻并联0-20ma的信号上，实际上给PLC是0-5v的信号，正好拨吗开关0-20ma与0-5v信号一个位置，不短接也可以的吗？直接给plc 0-20ma信号，是这样的吗？那要是给4-20ma的信号需要还短接RA与A+吗？

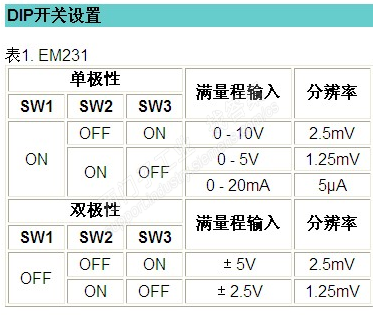

问题补充：给0-5v的信号是不是接A+与A-就可以，拨码拨到和0-20ma的一致

扫码小程序：

一键登录查看全部问答

20161028FHVT8F 学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

参与「找答案」每周问答福利，提问或回答即可全民瓜分3000西币奖池，发1条也能分西币！用心解答更有机会单篇直发66西币，上不封顶。每周还有快答侠、夺魁答侠等专属称号与丰厚奖励等你来拿！西币可兑换实物奖品，随手互动免费领福利。

1、必须短接，从图上可以看出来在RA和A-之间有个250欧的电阻，当信号是0-20ma的时候，RA和A-之间的电压就是0-10V，然后把RA和A+短接，相当于通过A+和A-测量这个250欧电阻的电压，来实现0-20ma信号的测量
只要是电流信号，都需要短接
4-20ma就相当于1-5V咯
拨码开关对，也必须短接，原理还是和上面说的一样，不短接就无法测出来电流信号，测出来的值也不正确
你的理解是正确的
补充：
是的
接线图说的很明细了啊，你可以看看手册
S7-200 可编程序控制器系统手册
https://support.industry.siemens.com/cs/cn/zh/view/1109582
附录里面关于模拟量模块的介绍

RENHQ 元老

被采纳率 49.42% 2017-03-27 21:34

提问者对于答案的评价

暂无评价

20161028FHVT8F

被采纳率低 2017-03-27 20:49
