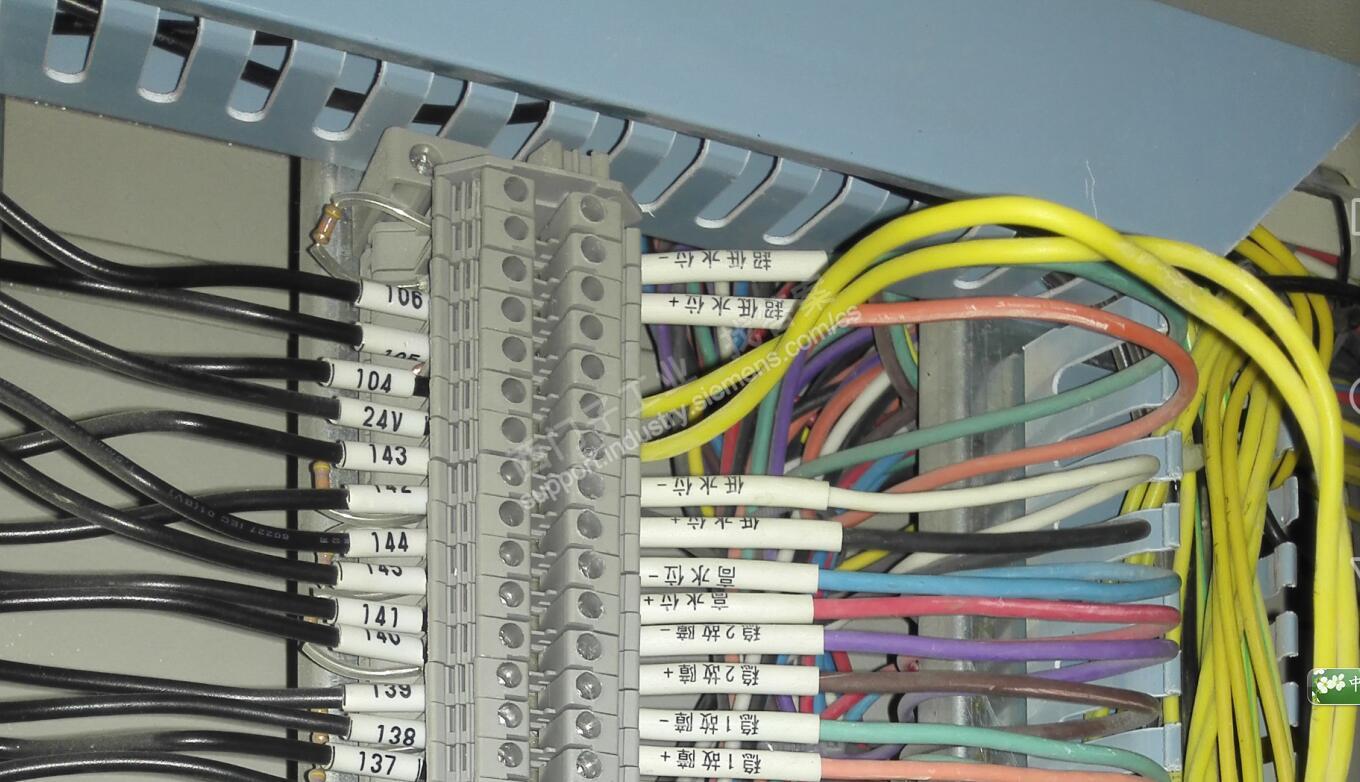

你几张图搅合到一起，我们外人也不好去分辨，我建议楼主好好再梳理一下线缆。

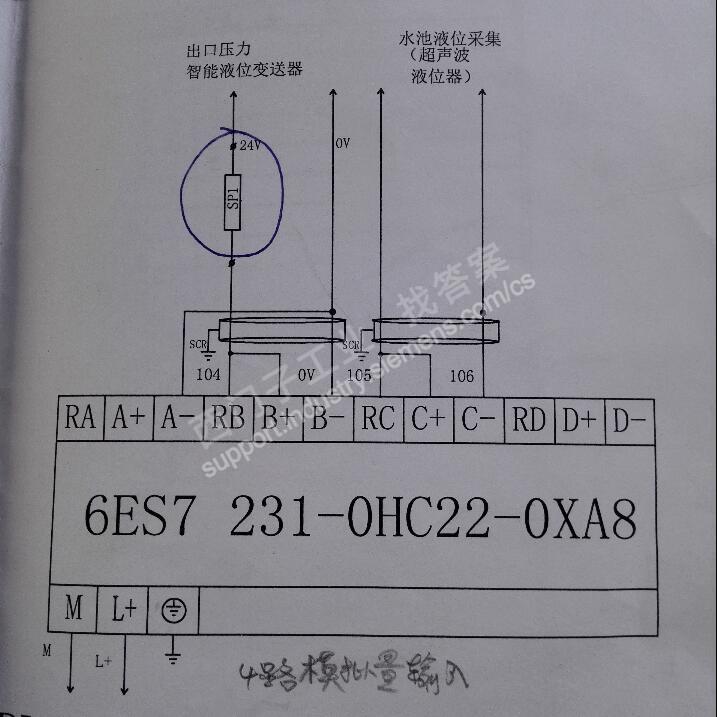

我们站到一个更高的地方去解决这些问题，PLC模拟量模块的最终接线是不变的，液位变送器假设接入的是B通道，超声波位计接入的是C通道，你按模块的正确安装接线即可。
液位变送器是两线制电流信号，超声波位计是四线制电流信号，楼主就按装两线制和四线制分别接入B通道和C通道，A和D通道未使用短接，问题也就最终解决。

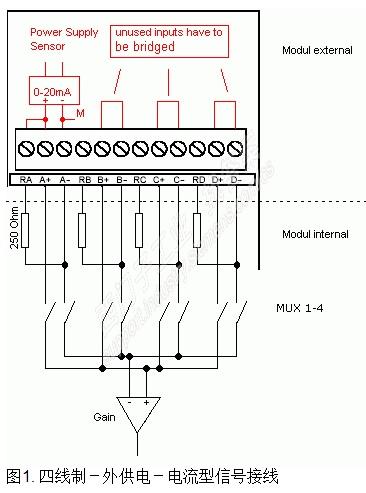

超声波位计请按图1接线，超声波位计通常是AC200V或DCV外供电，是四线制的电流型信号接线。

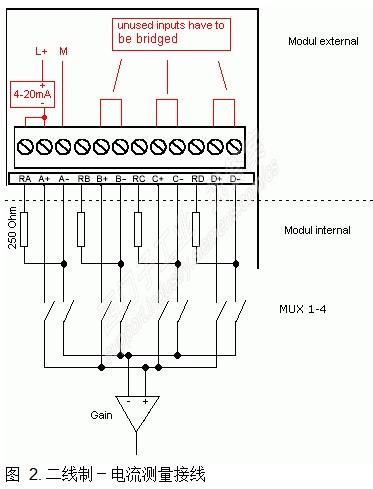

液位变送器请按图2接线，图中的L+和M属于为模拟量模块供电的CPU传感器电源，如果使用其他外接电源，只要用相应电源的输出端取代图中的L+和M，而且要使其M和为模块供电的M连接起来。
最后的线号你自己可以重新定义，图纸也可以重新绘制。
