产品版区： SIMATIC S7-1200 ljsheng518

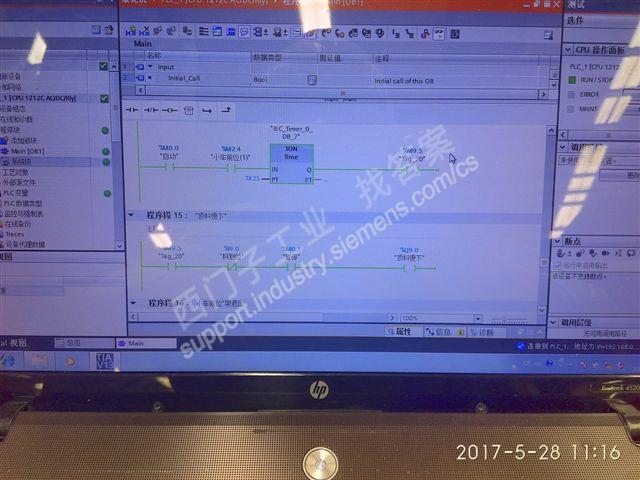

请高手指点：S7-1200PLC程序中，第1个线圈M9.5已经得电，下面触点也导通了，但是第2个线圈M9.5没有得电，之后的触点就没有导通（这个地方没有拍照片），这是什么原因？是不是程序有问题，程序是设备自带的。见图片。谢谢！

回答者： WWCWWC 回答时间：2017-06-09 15:09

评论

提问者对于答案的评价：
感谢各位热心朋友的指点，大家说的都不错，真是受益匪浅。双线圈还是不用的好，容易引起误动作，PLC指令的顺序扫描只有在程序使用中才能体会深刻，另外西门子博图软件也是第一次使用，用三菱的习惯了，后续还需要多多学习，再次感谢各位的热心答复。

已阅，最佳答案正确

置评专家：西门子自动化产品支持 2017-06-13 09:14

看不太清，也不清楚你程序到底是怎么个结构

1.你双线圈没有必要这么做
2.你16网段的程序没有满足m9.5通的条件，所以程序最后会执行m9.5断开
3.程序中不要养成这种编程习惯，特殊编程方法列外

双线圈一般不允许这样编程。看不全你的程序，即使厂家带来的也一样会有问题啊

这里还好操作的是位寄存器区M,若是操作的输出Q，则绝对应该避免使用双线圈。
双线圈，从逻辑上讲并没有错。按照程序从上到下，从左至右的扫描执行顺序，前面指令的结果，会被后面的执行结果覆盖。因此第一次结果只管到第二次结果之前，第二次的结果，在产生结果之后直到下一扫描周期产生第一次结果之前。
因此，若使用的是输出，按照集中输出的规则，则端子上始终是最后一次的运算结果，这里即是第二的结果。

专家奖励分：20分

PLC编程一般禁止双线圈的
不过你这么编先说说
第一个线圈的作用，在第一个线圈和第二个线圈之间的程序
第一个线圈之前和第二个线圈之后的点，以第二个为准
因为PLC的扫描是从上到下进行的，扫描完之后，以第二个为准记入影响，扫描周期再开始，又先从映像区域里面读出来，知道你再进行操作映像的时候
关于PLC程序的执行，参考手册：
SIMATIC S7 S7-1200 可编程控制器 系统手册
https://support.industry.siemens.com/cs/cn/zh/view/109741593
89页 5 PLC 概念
详细看看对你很有帮助

专家奖励分：20分
