400软冗余问题：412与ET200M153-2做软冗余，需要用有源背板带153-2吗

精

奖

官

2462 产品版区：ET200

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

现在用412与ET200M153-2做软冗余，没有用有源背板，只是用普通U型端子链接的，测试显示靠近IO模块的153-2模块通讯正常，另一个通讯不正常，BF1灯闪烁，BF2灯常亮。CPU诊断信息显示：事件 1 / 88:  事件 ID 16# 39B1
在更新过程映像输入表时发生 I/O 访问错误
P 区域，字访问，访问地址：     0
过程映像分区编号： 0
与用户无关 (Z1)：2942
所需的 OB：程序执行错误 OB (OB85)
优先等级：25
外部错误, 进入的事件
01:13:41.393  1994-01-01
(编码: 16# 39B1  1955  2050  2942  0000  0000)

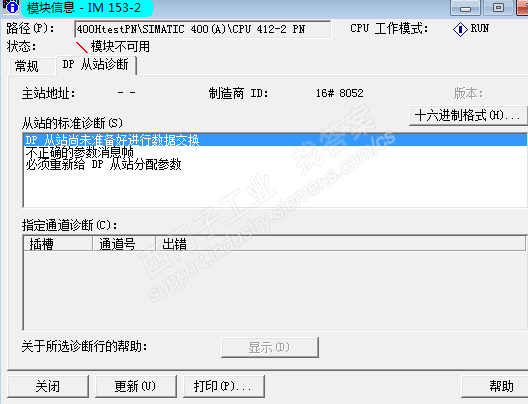

ET200M诊断信息显示：DP从站尚未准备好数据交换具体如图。

问题补充：阿鸣大师说得DP从站参数设置问题，我已经核查了，并没有问题，两个153-2的地址与硬件配置是一致的，我调换两153-2的位置，还是靠近IO模块的那个能正常通讯，另一个报故障（故障如上次一样）。现在想确定的是：没有有源背板，也能否实现400PLC与双153-2带IO模块的软冗余？

扫码小程序：

一键登录查看全部问答

十七阿哥新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

参与「找答案」每周问答福利，提问或回答即可全民瓜分3000西币奖池，发1条也能分西币！用心解答更有机会单篇直发66西币，上不封顶。每周还有快答侠、夺魁答侠等专属称号与丰厚奖励等你来拿！西币可兑换实物奖品，随手互动免费领福利。

1、从第一张图片的诊断信息来看。是DP从站参数设置问题。所以BF1灯闪烁，BF2灯常亮。检查：
、有问题的从站的的153-2模块上的地址设置是否与硬件组态中设置的一致。
、软冗余的A与B的从站的的153-2模块的地址设置应该是一致的。
2、在DP从站尚未准备好情况下，进行更新过程映像输入表时就会发生 I/O 访问错误。
3、问题补充：
现在想确定的是：没有有源背板，也能否实现400PLC与双153-2带IO模块的软冗余？
没有有源背板，能否实现400PLC与双153-2带IO模块的软冗余，但不能实现热插拔功能。
有源背板应用于软冗余系统和热插拔（带电更换ET200M上的I/O模块）系统。
关于siemens热插拔功能的定义：
．带电插拔模块时，确保不造成模块的硬件损坏；
．带电插拔模块时，CPU不停机，并产生报警；
．带电插拔模块时，该模块I/O通道的数值保持不变，而其他模块的运行不受影响；
．带电插拔模块时，CPU中触发中断组织块或通过DP诊断程序块，得到模块拔出或插入的事件信息，在用户程序或中断组织块OB**中进行相应控制逻辑和I/O通道的处理。
见：
、《ET200M的有源总线底板配置与说明》下载：
http://bbs.cechina.cn/upload/2009/7/17/b658853c-bd0e-454d-898d-b193a4ba4fda.pdf
http://www.gongkong.com.cn/webpage/datum/200512/1-811E-5EB0162E132A.htm
