dp/dp coupler组态后下载到PLC，sf灯常亮红灯，bf灯闪

3

3583 产品版区：S7-300(F)/400(F)/400H(冗余)

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

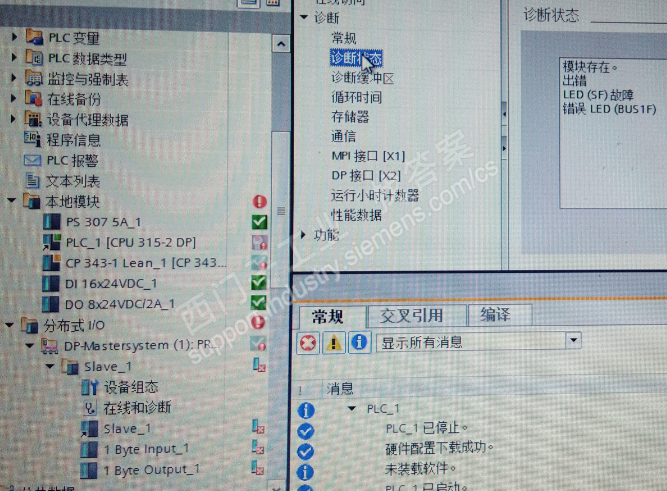

我参考资料 dp/dp coupler 使用快速入门。我用博图组态两个s7300 主站间的通讯，把dp/dp coupler当做从站进行组态，编译后没有错误，下载也能正常下载，但是CPU和dp/dp sf常亮红灯bf灯常闪红灯，配置过程需要有啥特别注意的吗、我试了很多次都不行。

问题补充：

扫码小程序：

一键登录查看全部问答

zc111111 资深学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

问题:
为什么通讯双方所有的I/O数据组态正确，但是DP/DP连接器(6ES7 158-0AD0x-0XA0)还是无法正常工作?

解答:
无论如何，DP/DP连接器在启动的时候会检查双方DP输入/输出数据组态是否正确。
因此，只有在一边的所有输入数据参照另一边输出数据的数据类型进行组态，连接器才能在开始的时候进入正常工作状态。( 图1).

图 ( 104 KB ) 1：DP/DP连接器的组态示例(6ES7 158-0AD01-0XA0) ( 104 KB )

这些I/O数据在连接器内部通过一定的DP规范进行比对。因此，举个例子，不允许在一边组态为16个字节数据输入，而在另一边组态为8字节数据输出。因为两个I/O区域的组态互不相同，那么DP/DP连接器识别出两个I/O区域的不同后就不能正常工作.

补救措施:
要使DP/DP连接器能够正常运行，数据单元、长度、数据一致性以及I/O组态一致性都必须符合。
参考：https://support.industry.siemens.com/cs/document/19281019/

博图如何组态p/dp coupler
参考：在TIA环境下实现S7-1200F和1500F使用DP/DP Couple的安全相关主站与主站通讯
https://support.industry.siemens.com/cs/document/109748438/
