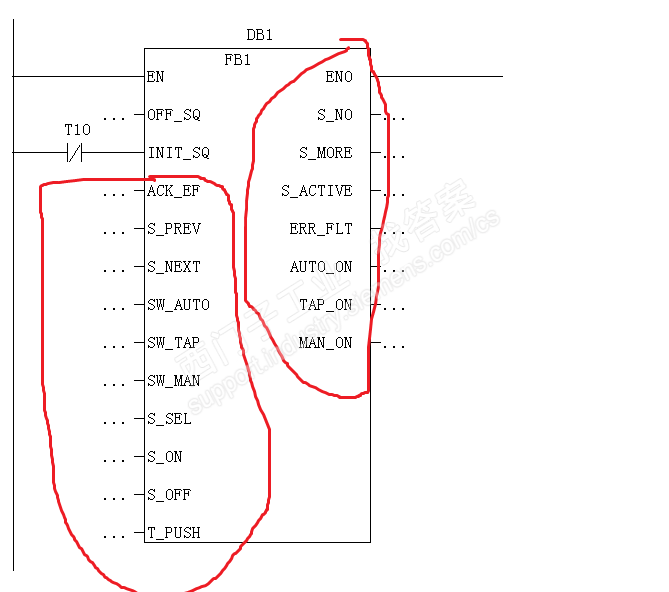

OB1中调用FB1块后用红色圈起来的是什么意思

问题补充：
调用FB1后会有OFF_SQ,ACK_EF,S_PREV等都是什么意思

图片说明：

产品版区：SIMATIC S7-300(F)/S7-400(F/H/FH) 悬赏西币:10 | 解决时间：2018-05-08 09:08:02 | 提问者： 手机用户20180119446916 - 新生  第1级

回答者： WWCWWC - 元老  第16级  2018-05-08 08:24:50

评论

提问者对于答案的评价：
不错，要的就是这份资料！谢谢啦

是不是没有分配背景块，或者存在语法错误？
具体情况最好上图分析。
这个就看FB1快中程序输入输出口是怎么定义的。

回答者： csyyy - 毕业实践员  第4级
 2018-05-08 08:39:06

你这个块应该是graph编程的，graph编程，建立fb之后，自身会产生一些自带的接口，具体每个引脚的功能你得找graph的编程手册看看，另外，这些引脚不是你必须得用的。

回答者： Haohaobb - 高级工程师  第11级
 2018-05-08 08:45:23

请参考……
S7_Graph入门
https://m.baidu.com/sf_edu_wenku/view/67d884b55a8102d277a22f41.html
S7_Graph_参数使用说明
https://m.baidu.com/sf_edu_wenku/view/452e8d9f227916888586d77b.html

回答者： pingchangxin - 中级工程师  第10级
 2018-05-08 09:04:14
