6ES7522-1BL10-0AA0接线图中接地怎么理解

5

7639 产品版区：SIMATIC S7-1500系列

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

对于DI模块，我理解的是触点一端接24V+，另一端接通道，然后0V接20号端子，40号端子。

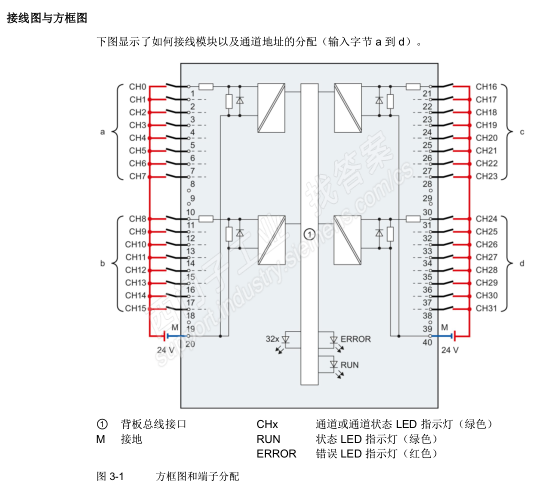

如图所示，20号端子、40号端子处M标记，声明接地，请问，在模块内部是否做了零地一体以及我的理解是否正确

附：DI模块功率分为背板总线上的损耗1.05W和典型功耗3W，对于分布式I/O子站而言，这都是由IM155-5来提供吗？

问题补充：

扫码小程序：

一键登录查看全部问答

a阿斌学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

1:对于DI模块，我理解的是触点一端接24V+，另一端接通道，然后0V接20号端子，40号端子。这句话是对的。
2：20号端子、40号端子处M标记，声明接地，请问，在模块内部是否做了零地一体以及我的理解是否正确。欧洲普遍隔离变压器二次侧一端接地，开关（直流）电源的二次侧负端接地。（等电位）。

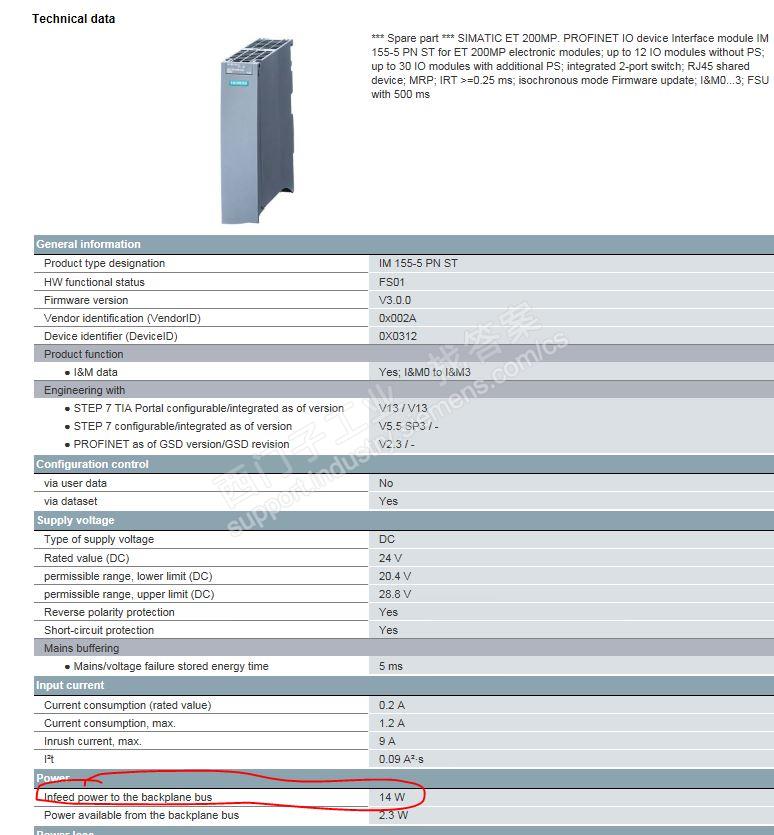

3：DI模块功率分为背板总线上的损耗1.05W和典型功耗3W，对于分布式I/O子站而言，这都是由IM155-5来提供吗？答：是的，是由im155-5提供。附件图片1.不要超过im155-5总功率

图片说明：

飄飄然高级工程师最快回答

被采纳率 55.12% 2018-05-23 09:51

提问者对于答案的评价

暂无评价

a阿斌

被采纳率低 2018-05-23 09:35

最佳答案作者回复

答：电气系统设计中参考电位不接地对CPU或者I/O子站没有什么影响，开关电源二次负端接地为了抗干扰能力和多个直流电源使用，为了等电位。如果是单个直流电源可以接也可以不接。
第二个问题：你可以在博途软件，在设备与网络中→设备试图→找到你的et200mp （im155-5模块）→右键属性（可以找到功率损耗，博途软件会自动计算，应该会算出功率损耗的剩余值，如好想不够的回话会为功率损耗为负值，且为红色字体）

飄飄然高级工程师

被采纳率 55.12% 2018-05-23 09:51
