怎么通过无刷电机驱动器参数设定 PLC程序，PWM脉宽调制指令中的周期与脉宽？

13

2843 产品版区：S7-200 SMART

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

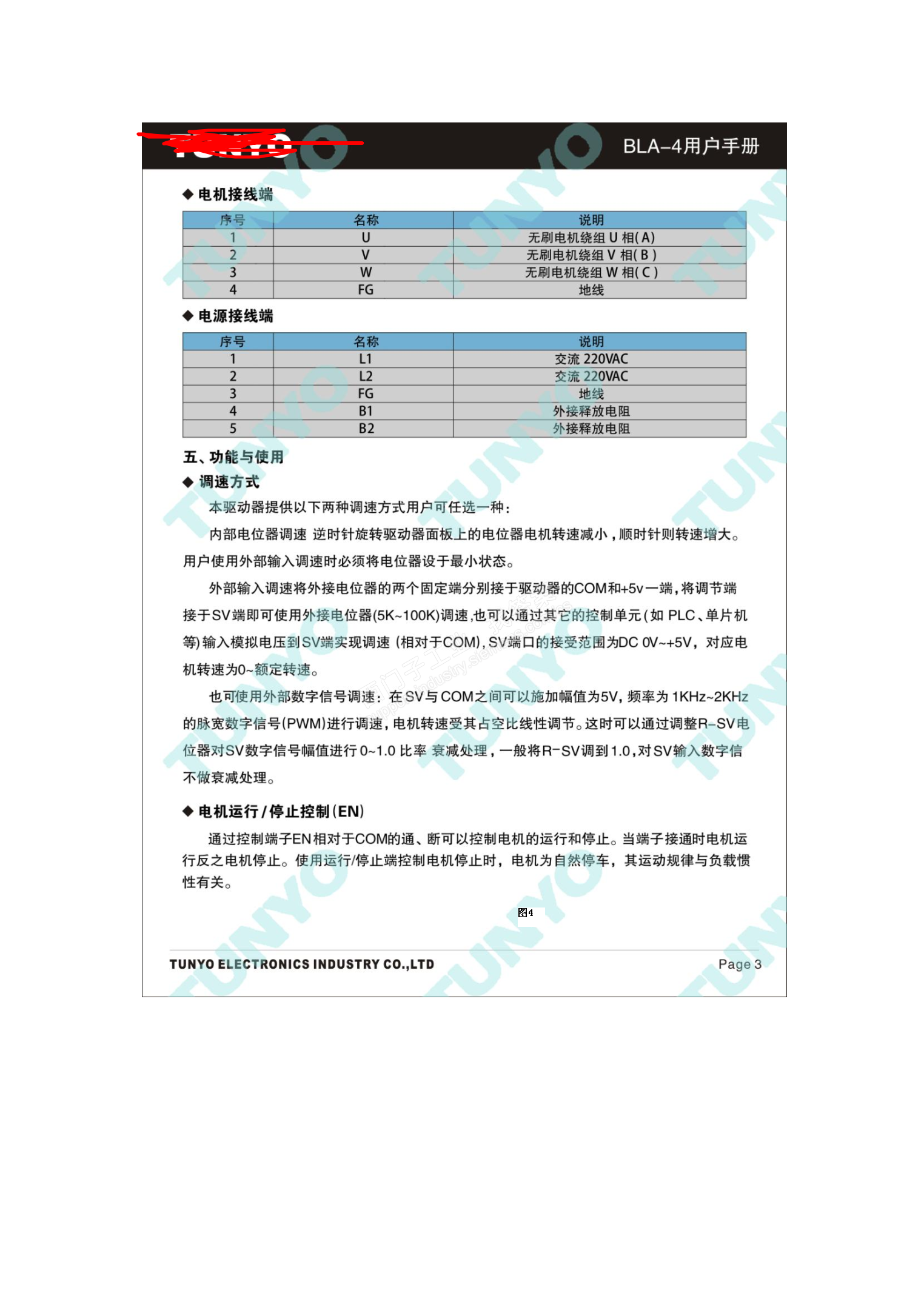

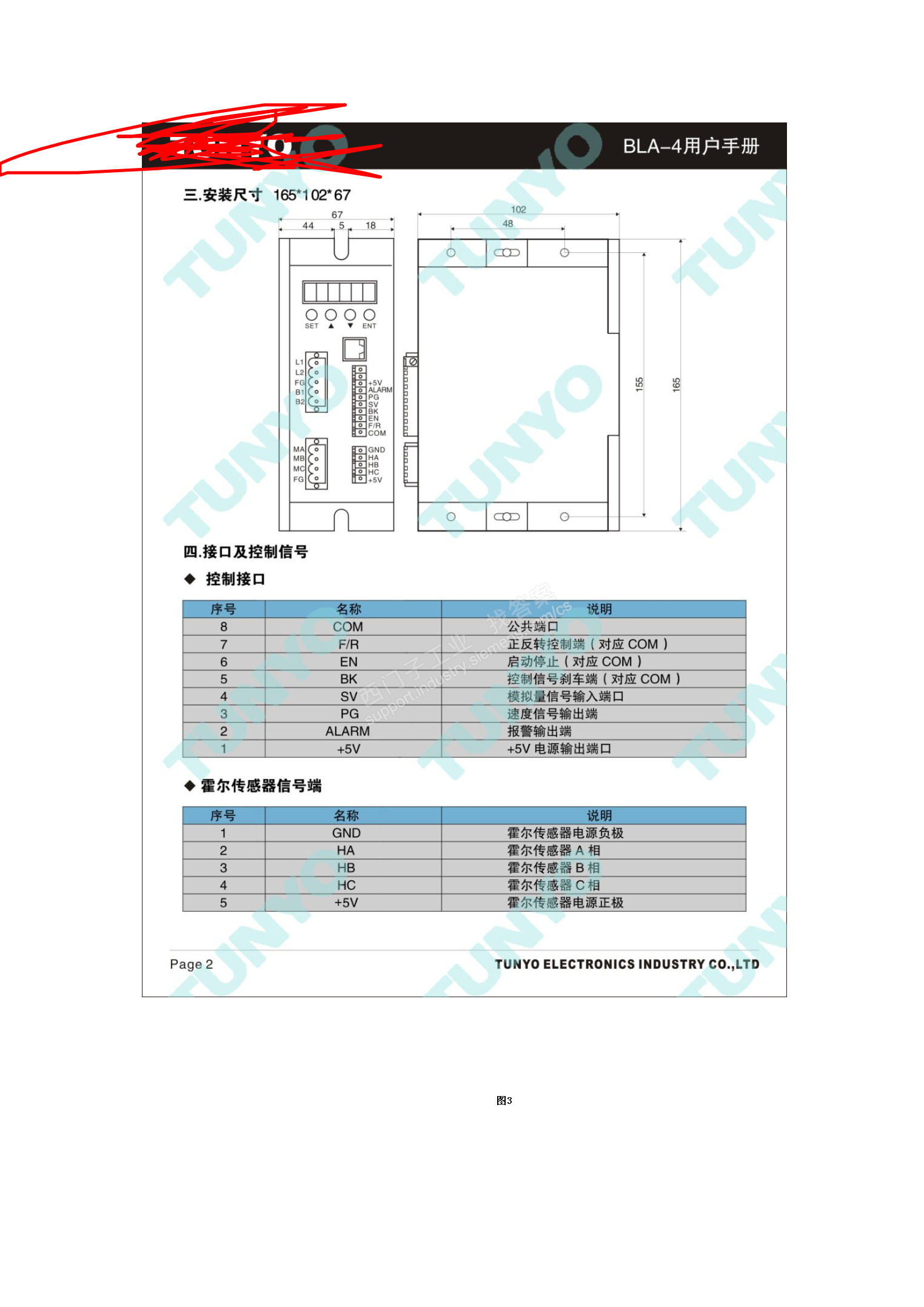

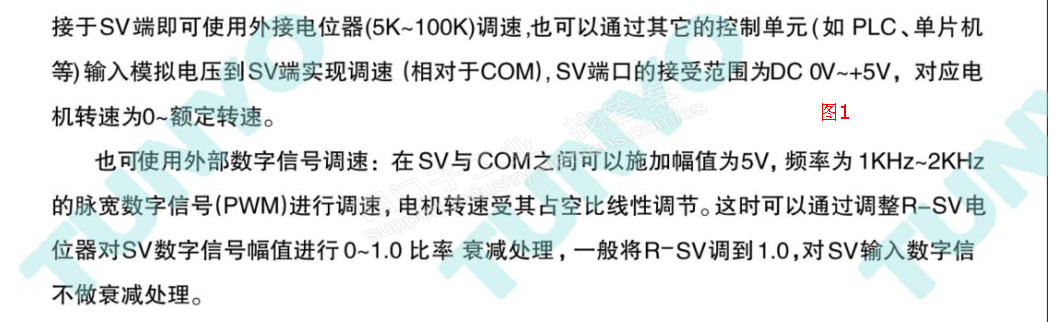

接了一个小工程，要求用200SMART ST20 PLC 的PWM指令做程序来通过触摸屏改变电机的速度，我将无刷电机的参数也附在图上了，麻烦大家帮我看下图中的参数，看看能不能指导下，谢谢！

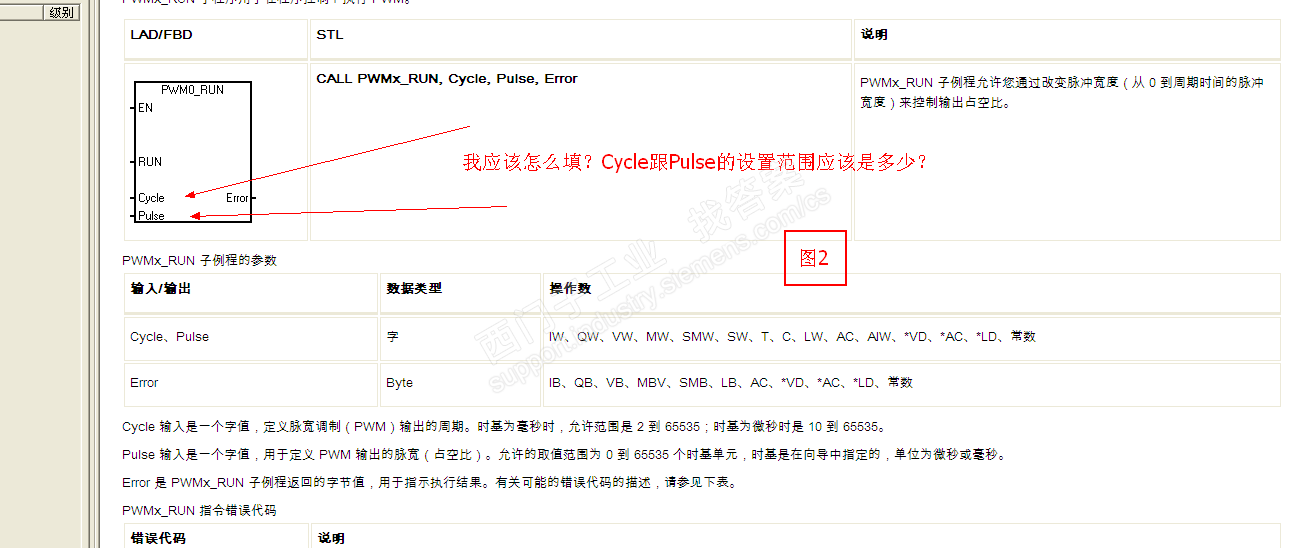

1，PWM中的周期及脉宽我用VD，那么这两个参数可调的范围应该是多少？这两个参数取的值根据参数中的哪些数据得来的？

2，工程要求比如：5秒走50公分距离，我设置25公分就走2.5秒，程序我应该怎么写？应该要做加减乘除的运算的吧（减速机是10：1，皮带轮直径84mm）

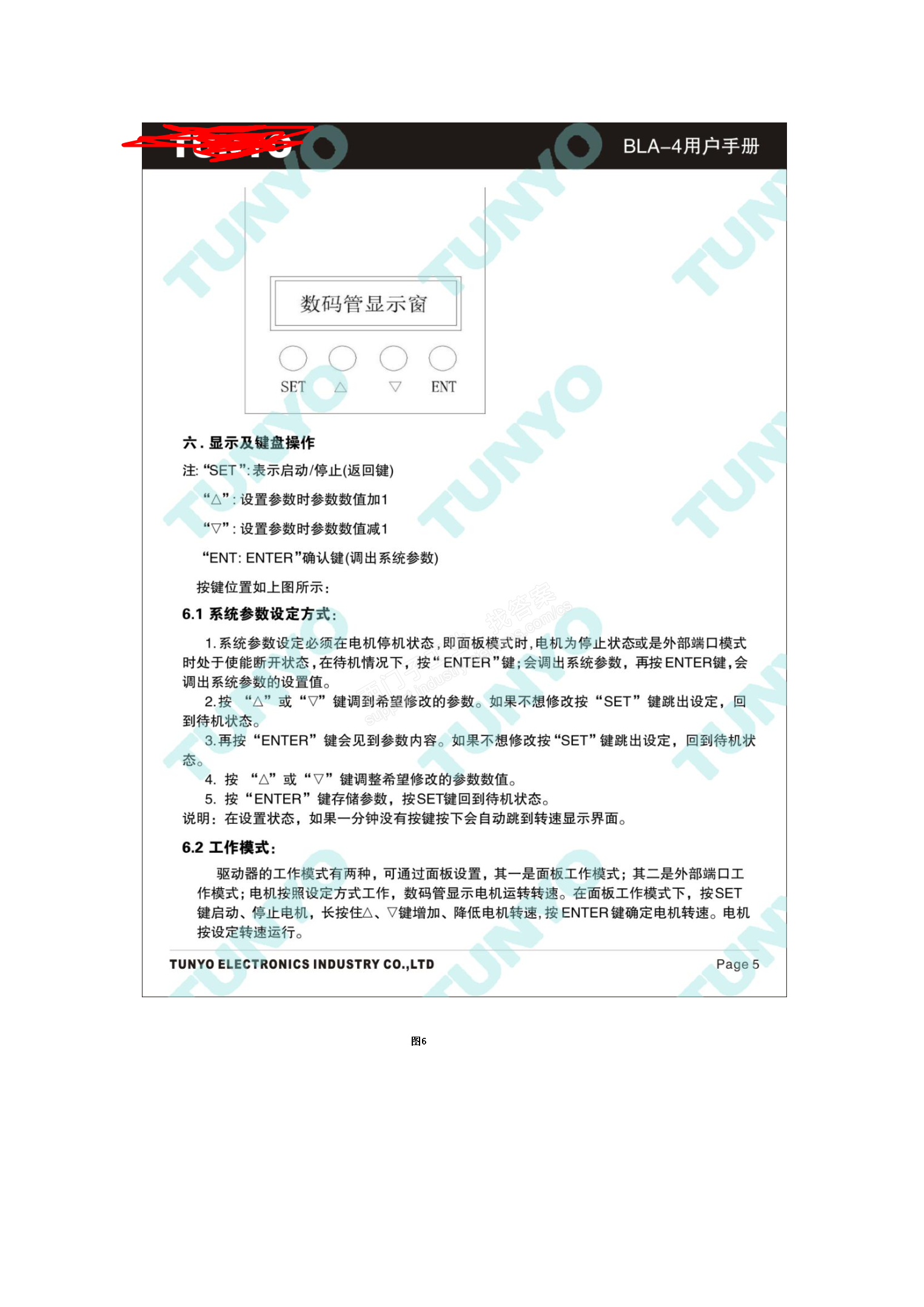

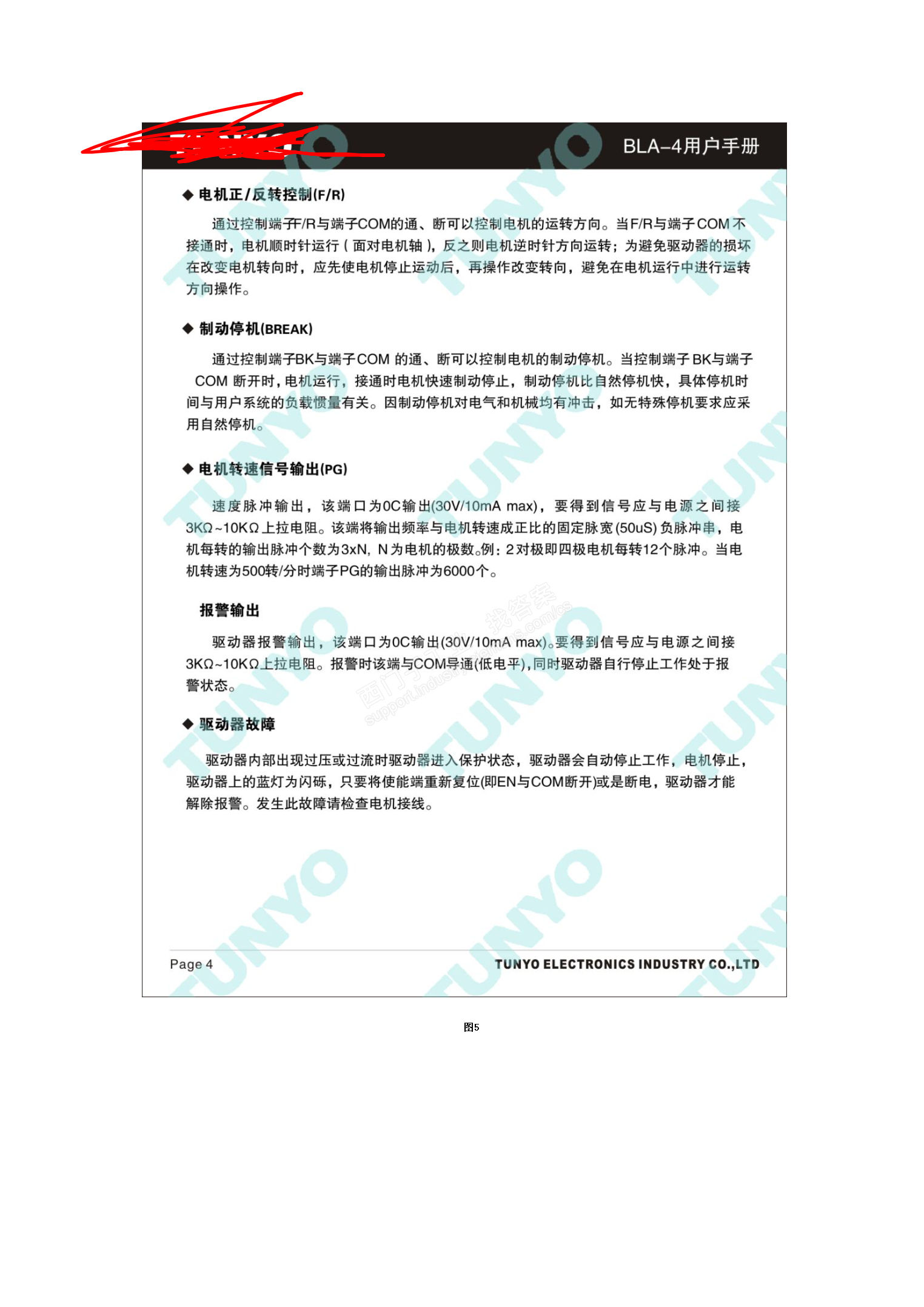

3，如果我用PWM指令，驱动器的参数要怎么设置呢（图6）？

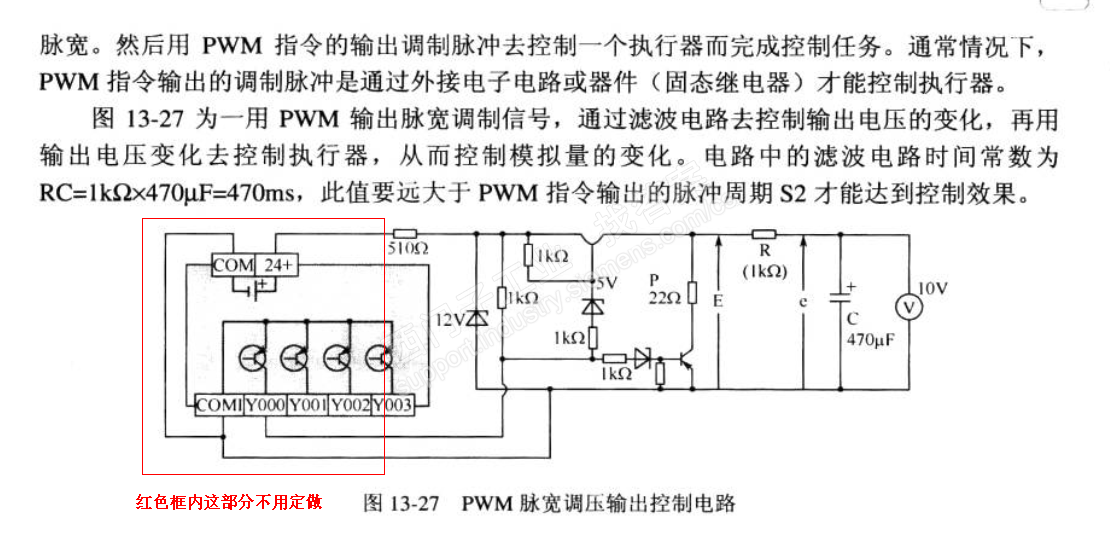

问题补充： 4，如果要求不高，能否用电子线路板将PWM的方形波转换成平滑的模拟输出信息呢？（附电子电路图）
