HMI DP通讯 S7_200 S7_300

6

1275 产品版区：SIMATIC S7-200

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

请问，目前有一个300的CPU和一个1500精智面板的HMI通过网线连接，想从另外的一个200CPU上取几个变量到HMI上，只显示变量的状态，不进行操作，目前在200的CPU上有EM277，通过DP连接到了HMI上了，通讯应该如何建立上？博图里应该如何设置？

问题补充：

扫码小程序：

一键登录查看全部问答

阿阳一号学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

有2个方案：
方案1——200与300做DP通讯，将200中需要显示状态的变量传送给300，1500只读写300中的变量；
方案2——200与1500做DP通讯。此时需要注意，由于是不同的网络，200，300的访问点名称自己修改一下。

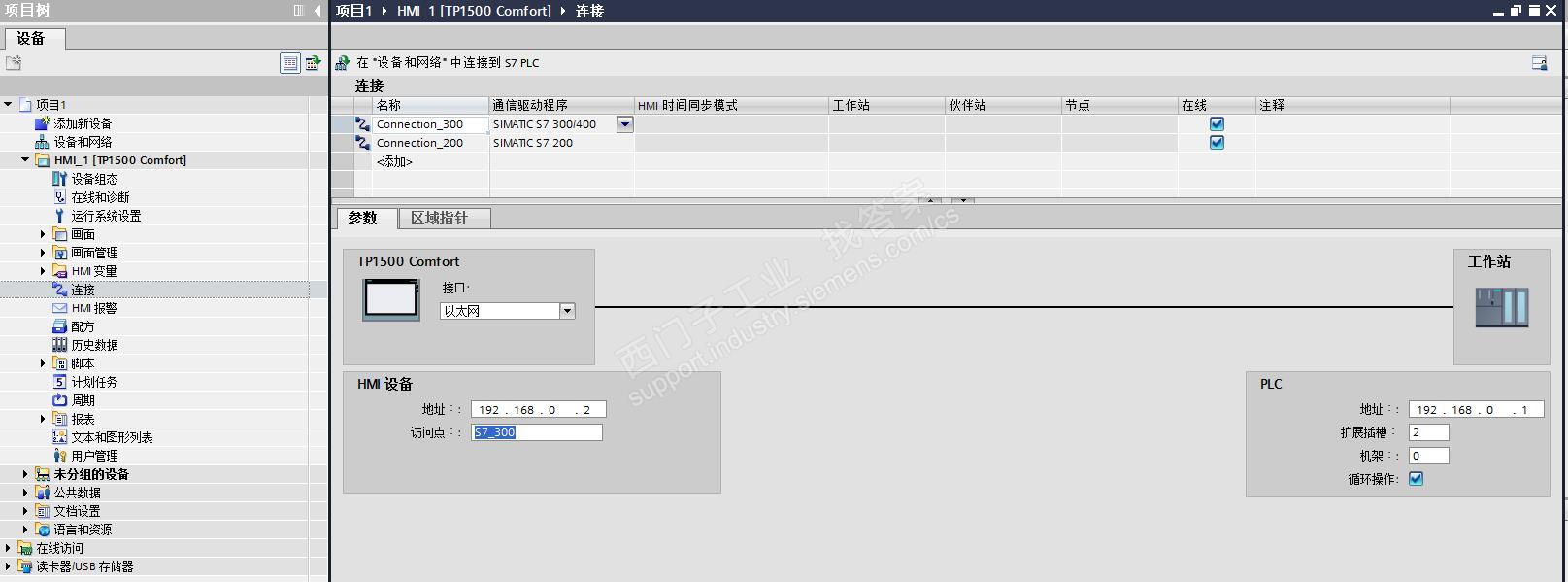

图1：300连接

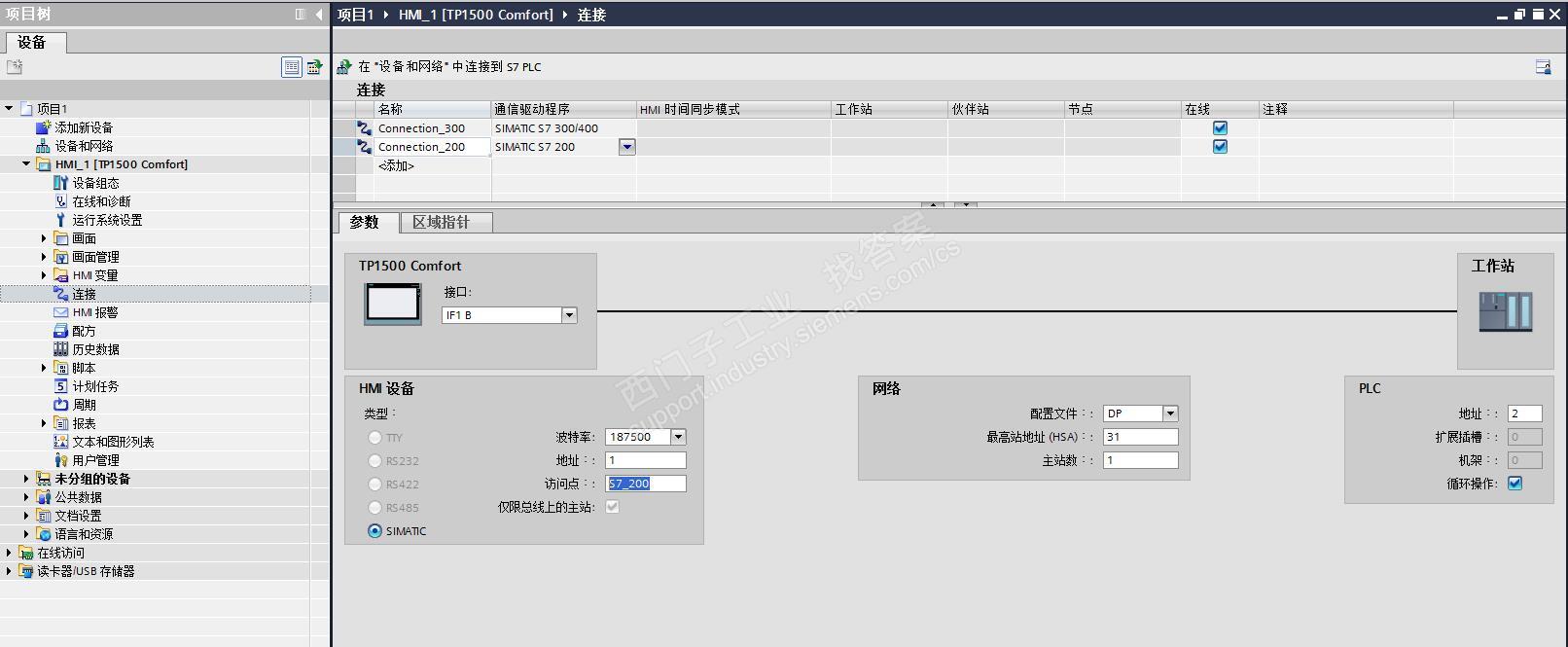

图2：200连接

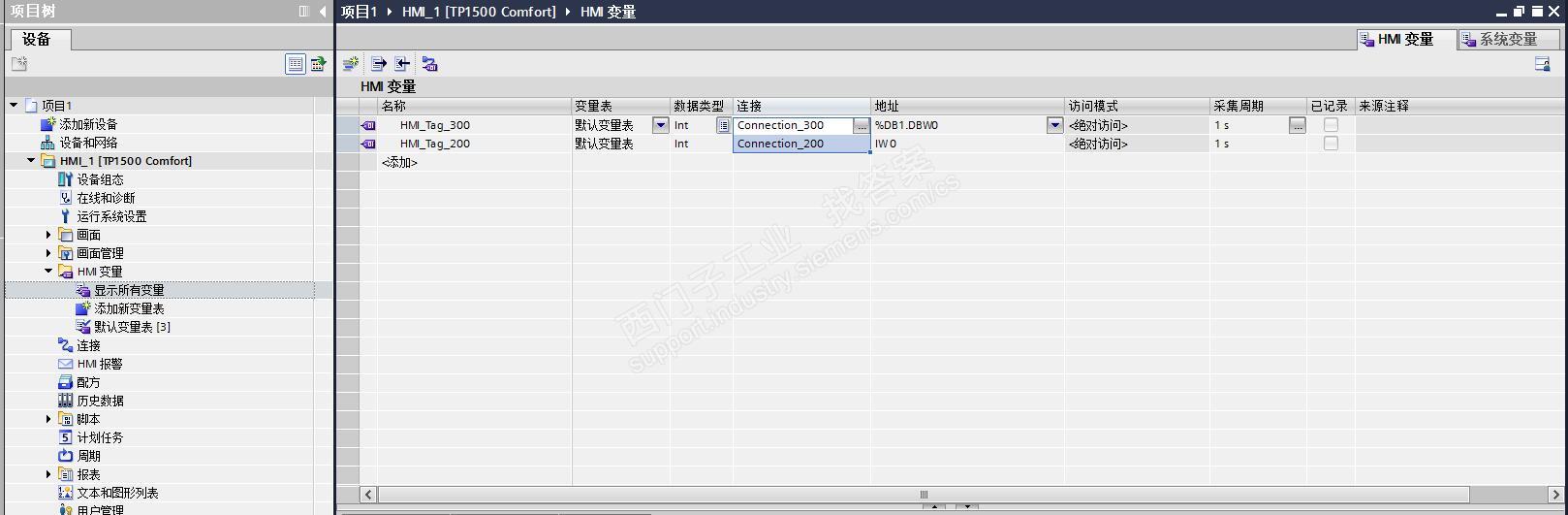

图3：分别在300和200的连接下建立变量

图片说明：

雨夜残鹰寒毕业实践员

被采纳率 45.00% 2018-09-10 12:59

提问者对于答案的评价

暂无评价

阿阳一号

被采纳率低 2018-09-10 11:17

最佳答案作者回复

200与300DP通信，200侧EM277上地址旋钮旋到与300硬件组态中一致；
300侧编程
刚入门的话推荐观看官网视频学习
S7-200跟我学/跟我做
http://www.ad.siemens.com.cn/service/elearning/series/1.html

DP通信教程
https://wenku.baidu.com/view/73dccf154431b90d6c85c7ce.html

文字版推荐手册
手册 S7-200 可编程序控制器系统手册

常问问题《Micro’n Power S7-200 LOGO! SITOP 参考》V1.9版本

字数有限制，链接没加
