关于SM331, 8AI, 9/12/14BIT模块的4...20mA输入阻抗为25Ω是什么意思

精

奖

官

2878 产品版区：S7-300(F)/400(F)/400H(冗余)

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

我们目前做的一个项目用的SM331的模拟量模块，4...20mA传感器距离模块有400米距离，不能用现场IO，考虑加信号放大器；在看模块手册的时候有个‘4...20mA输入阻抗为25Ω’，这个能这么用吗？

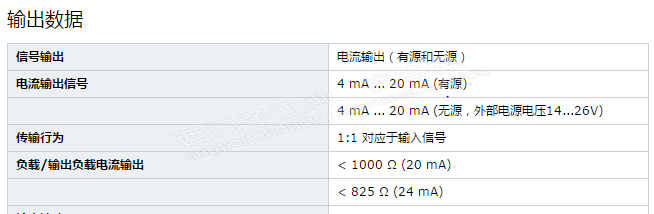

隔离放大器的负载输出能力为< 1000 Ω (20 mA)，如果选择400米电缆满足这个要求是不是可以用这个方案？。。。。

问题补充： 1、客户不允许使用通讯。。。
2、我想用的是4-20mA/4-20mA隔离放大器IC可以将信号的输入/输出、工作电源三隔离，输出功率20w，因为传感器本身可能没那么大的输出功率；

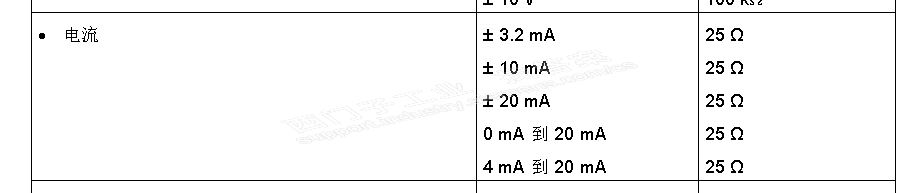

3、这个模块上写的25Ω是什么意思，是通道自身的电阻值吗？

扫码小程序：

一键登录查看全部问答

C.C 学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

1、4...20mA输入阻抗为25Ω是什么意思？
、输入阻抗（input impedance)是指一个电路输入端的等效阻抗。在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。
、换言之，阻抗是一个比电阻大的概念.阻抗包括感抗\容抗\电阻,感抗是电感(线圈)对交流电的阻碍能力,容抗是电容对交流电的阻碍能力,电阻是导体对稳恒电流的阻碍能力,不同阻抗的材料组合起来可以控制电路的电流\相位\波形,从而实现控制. 输入阻抗是指一个电路输入端的等效阻抗。在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。输入阻抗跟一个普通的电抗元件没什么两样，它反映了对电流阻碍作用的大小。
2、4...20mA传感器距离模块有400米距离？
采用1平方线径的带屏蔽双绞线没有问题，也可以应用隔离放大器。
3、看看有关文档：
、4-20mA电流信号的传输距离：
https://wenku.baidu.com/view/edd627d6240c844769eaeebd.html
、4~20ma变送器延长传送距离的措施：
https://wenku.baidu.com/view/c0355567a45177232f60a228.html
