状态字的问题

5

1176 产品版区：S7-300(F)/400(F)/400H(冗余)

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

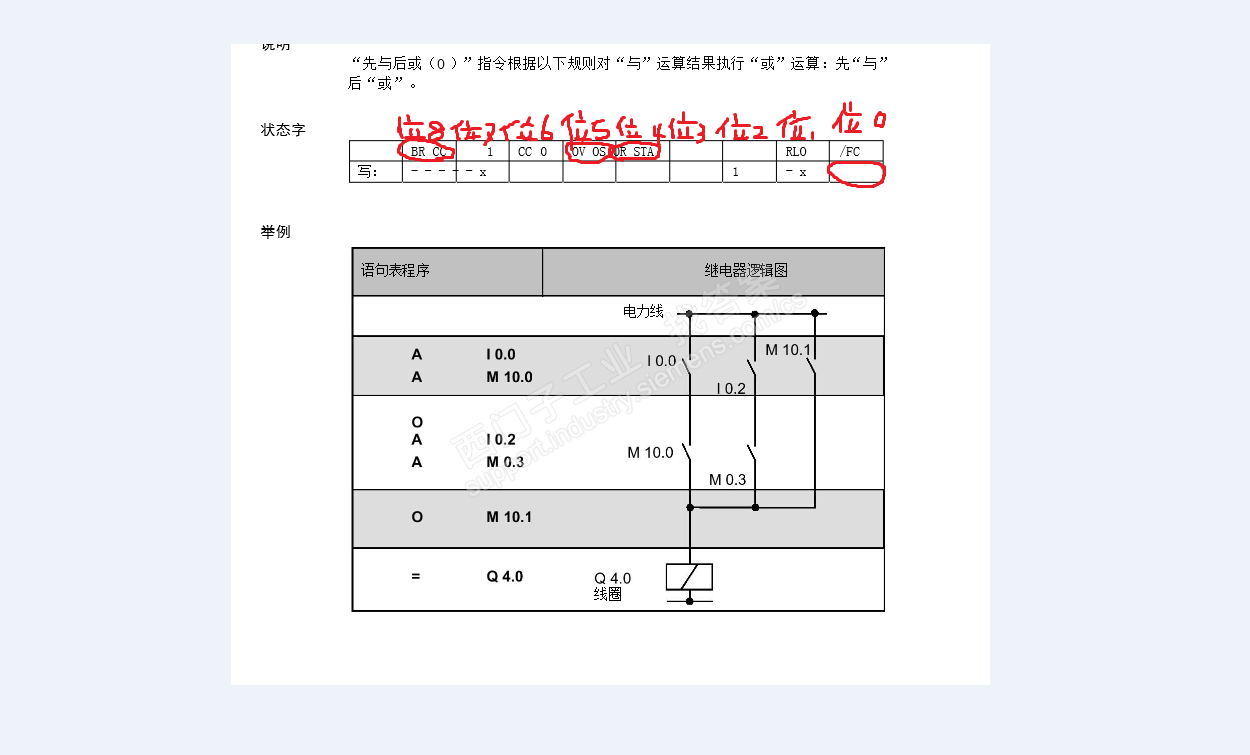

如图所示
状态字
首位0 /FC   为什么没有检测结果的状态显示值？
位   4           STA 和 OR (状态位怎么与“或”的逻辑位在一块了)
同样
位   5            OS  和 OV (溢出的状态位与溢出位在一块了)
请求解释！

问题补充：是不是资料有问题

扫码小程序：

一键登录查看全部问答

vallourec 资深学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

1、首位0 /FC   为什么没有检测结果的状态显示值？
、首次检测位(FC)
    状态字的位0称为首次检测位。若FC位的状态位0，则表明一个梯形逻辑网络的开始，或指令为逻辑串的第一条指令。CPU对逻辑串第一条指令的检测（称为首次检测）产生的结果直接保存在状态字的RLO位中，经过首次检测存放在RLO中的0或1被称为首次检测结果。
2、  OS  和 OV (溢出的状态位与溢出位在一块了？
、位   5 ，溢出位(OV)
    状态字的位4称为溢出位。溢出位被置1，表明一个算术运算或浮点数比较指令执行时出现错误（溢出、非法操作、不规范格式）。
、位   6，溢出状态保持位(OS)
    状态字的位5称为溢出状态保持位。可用于指出先前的一些指令执行中是否产生过错误。
3、问题补充：是不是资料有问题？
是的。见上传的截图。
4、相关S7-300 PLC状态字的资料：
https://wenku.baidu.com/view/8051e62abd64783e09122bf2.html

图片说明：

阿鸣大师

被采纳率 43.71% 2018-11-09 20:45

提问者对于答案的评价

暂无评价

vallourec

被采纳率低 2018-11-09 14:30
