模拟量怎么接线，请教谢谢

精

奖

官

6513 产品版区：S7-200 SMART

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

压力传感器变送器，信号4-20MA,一共出来3根线，一根标注24V,一根标注公共地，一根标注信号4到20MA,
1.这个变送器属于2线制还是4线，怎么区分呀，怎么判断2线制跟四线制。
2.很纠结电流模拟量，怎么接线，谢谢。。。

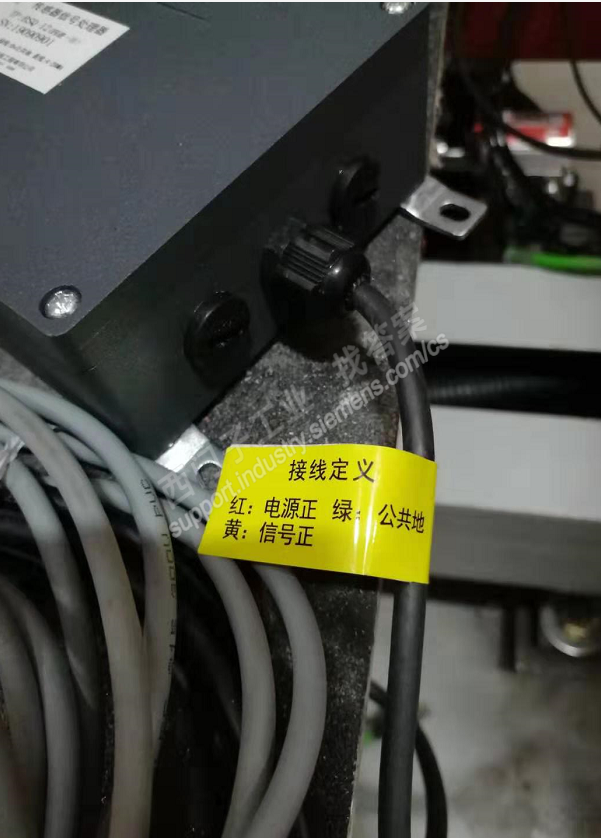

问题补充：刚刚下班，把照片上传一下，谢谢大家

扫码小程序：

一键登录查看全部问答

西门子300新手毕业实践员

被采纳率 33.33% 来自手机Wap客户端

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

1、什么是2、3、4线制
模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型，不同类型的信号其接线方式不同。
两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。
三线制信号是指仪表或设备上信号线和电源线加起来有3根线，负信号线与供电电源M线为公共线。
四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。

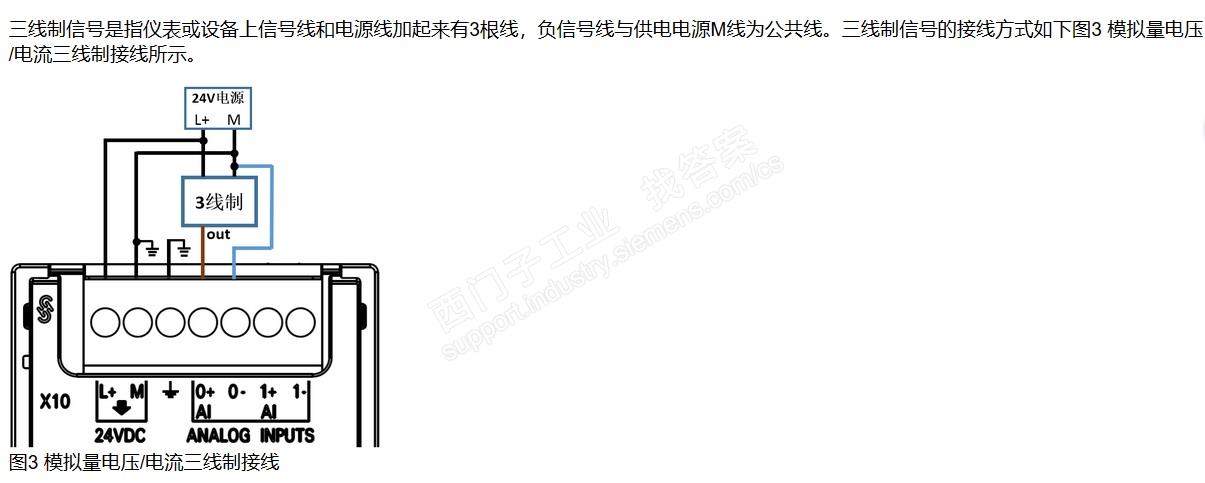

2、你这个信号属于3线制电流信号，接线方式如图，注意图中的兰色线，一定要将通道的负与DC24V的电源负连接；另外要在系统块中将相应的通道组态成电流信号；
各种信号的接线参考
http://www.ad.siemens.com.cn/productportal/prods/s7-200-smart-portal/200smarttop/in_out/Diagnose/analog_wire.html
3、关于 200 SMART 的模拟量更多内容参考
http://www.ad.siemens.com.cn/productportal/prods/s7-200-smart-portal/200smarttop/smartsms/028.html
补充：
标准的三线制电源信号，按上面说的方法接线

图片说明：
