1L1 和2L1这里接线图是否正确，接线图这里为1L1 24v 2L1这里为0V。
如图下面。1号端子1L1接的24v 对应11号2L1端子0v
10号端子L 24v 对应20号端子M 0v
我想问下1L1和2L1，在这模块表达是什么意思。
还有我觉得1L1和2L2正负是否接反了。

问题补充：

扫码小程序：

一键登录查看全部问答

frozen 新生

被采纳率低来自手机Wap客户端

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

1、你应将订货号发出来，订货号就在那个盖板上，从现盖子内部的接线图来看，模块应是6ES7322-1HH01-0AA0；首先该模块是继电器输出的，输出通道内部是干接点；
2、10 号端子、20号端子是给模块供电的，10 号端子必接 DC24V+，20 号端子必须接 DC0V。
3、我想问下1L1和2L1，在这模块表达是什么意思。
该模块输出分两组，而且两组之间是隔离的，通道之间也是隔离的。
其中：
端子1、2、3、4、5、6、7、8、9 是一组输出，1#端子1L1 是其公共端；
端子11、12、13、14、15、16、17、18、19是一组输出，11#端子2L1是其公共端；
4、接线不能说不正确，这要看你输出驱动的负载的公共端是怎么接的。
比如驱动的是 DC24V 中间继电器线圈：
当 1L1 接 DC24V+时，模块输出端子接到外部中继线圈的A1端子，线圈另一端 A2 就要接到 DC0V，这一组的8个点都要这样接。
当 2L1 接 DC0V时，模块输出端子接到外部中继线圈的A1端子，线圈另一端 A2 就要接到 DC24V+
所以这样接只要外部接线正确也是可以工作的，但造成接线规范不统一，容易混，为以后点检、维护是不是也增加了困难。
最后按统一的规范接。

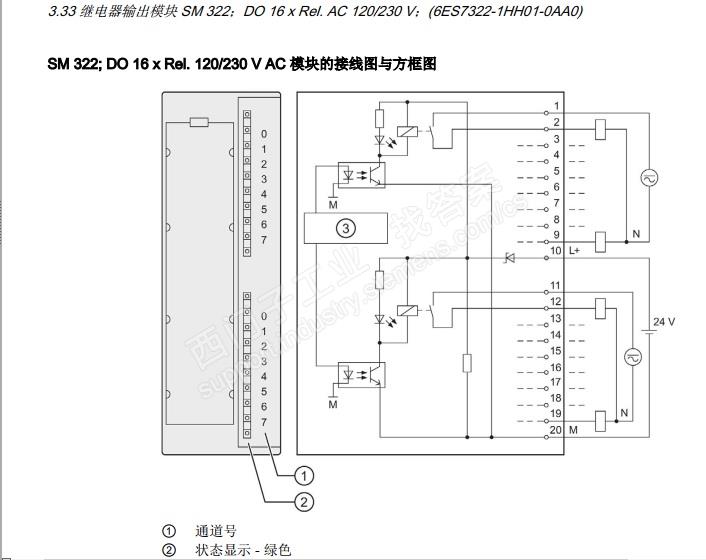

5、可参考模块数据手册中的接线图及技术数据说明，接线如图
https://support.industry.siemens.com/cs/document/8859629
