200SMART PLC SR40与5台仪表进行RS485 Modbus RTU通信问题？

3

3794 产品版区：SIMATIC S7-200 SMART

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

1.硬件上还需要哪些东西？
2.PLC与仪表之间怎么接线？
3.PLC怎么编程？

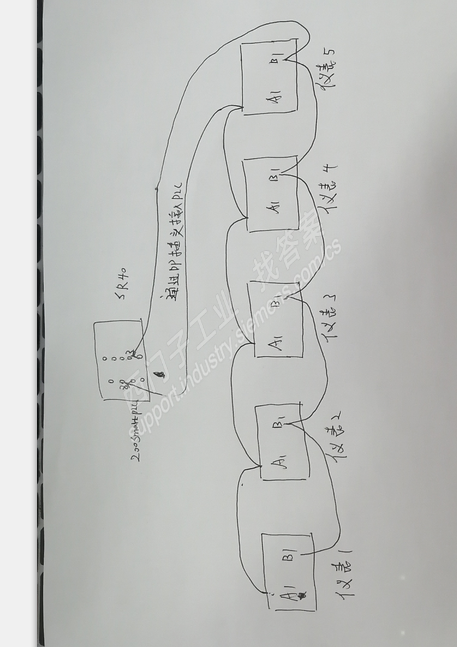

问题补充：图中200SMART PLC SR40与仪表的接线正确吗？不正确的话该如何接线，谢谢。

扫码小程序：

一键登录查看全部问答

qqy云资深学长

被采纳率 27.27%

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

1）硬件上需要5台设备支持同一种通讯协议且具备通讯的接口，plc侧需要一个dp插头。
2）带金属屏蔽层的双绞电缆线。
3）如果仪表支持modbus rtu通讯，那么西门子用专门的库指令调用，程序编程参考，http://www.ad.siemens.com.cn/productportal/prods/s7-200-smart-portal/200smarttop/communication/serial_port/modbus/Master/Master.htm
补充问题回复：
这个需要取决于仪表的描述，在plc侧是3+、8-的信号编排的，而仪表侧是如何你不需要纠结，随便接上一台仪表后上电测试通讯程序，如果程序运行正常，说明通讯端子极性正确，反之，换线试试。
当然，在连接前你看过仪表侧也是按B1（+）；A（-）的编排，你草图是对的。
另外，仪表的终端请连接一个220欧姆的终端电阻器。

WWCWWC 大师

被采纳率 33.76% 2020-04-02 16:42

提问者对于答案的评价

暂无评价

qqy云

被采纳率27.27% 2020-04-02 16:22

最佳答案作者回复

之前，我使用的是1/4W，220欧姆的金属膜电阻器，直接连接到最终端的从站端子上。
电阻器最后用热缩套管处理过，保留电阻引脚，方便连接到端子。

WWCWWC 大师

被采纳率 33.76% 2020-04-02 16:42
