S7-400H S7容错连接的问题

精

奖

官

2545 产品版区：400H/410H(E)/410SMART

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

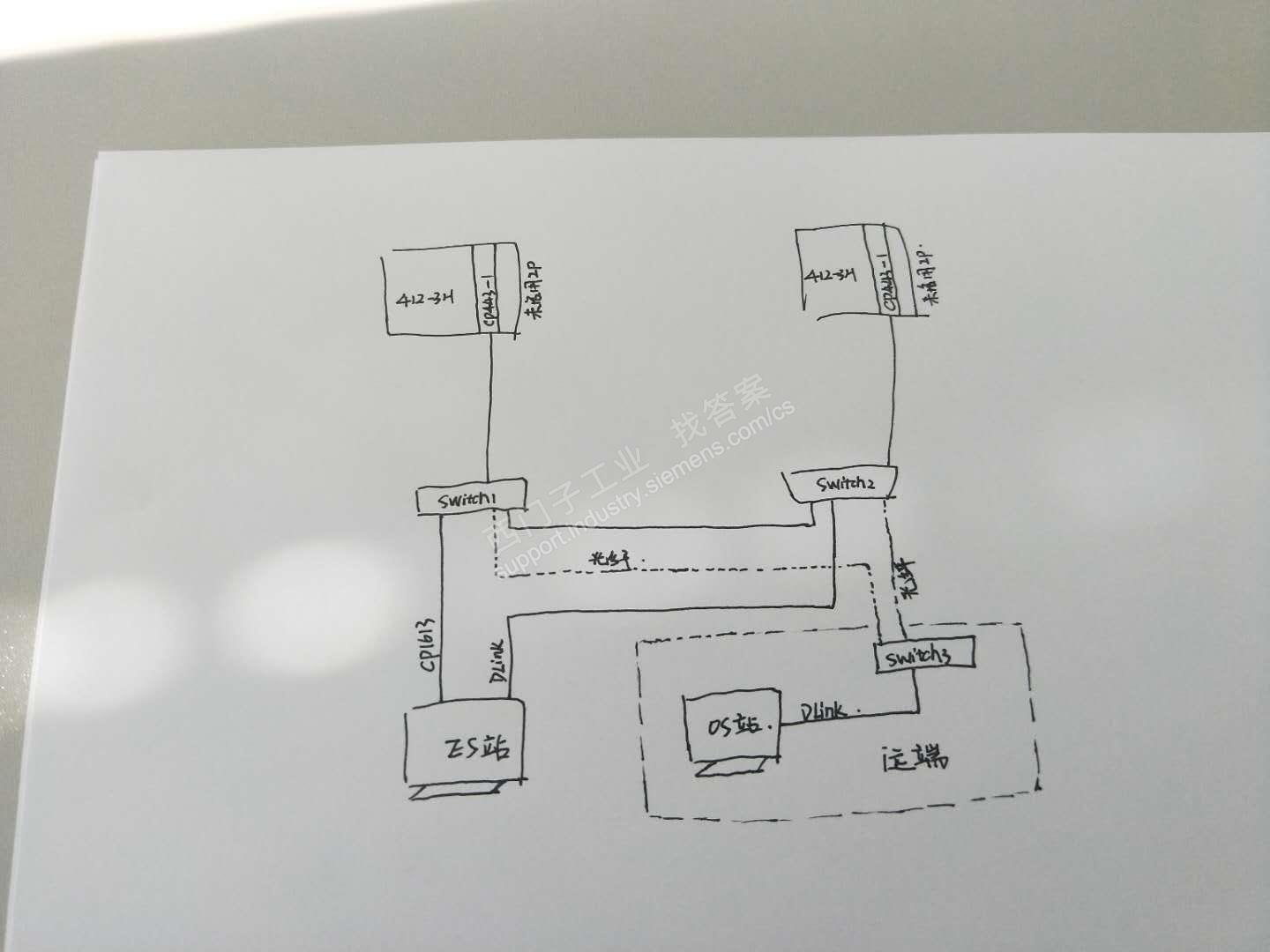

如附图，有一套400H系统的网络拓扑如图所示，在step7中设置的AS与PC间的连接是S7容错连接，但是在ES站用的是一张CP1613 A2，另一张是Dlink的普通网卡，而OS站干脆就是一张普通网卡，现在运行中有一个问题是，当AS站中的CP443有一块有问题时，OS中的wincc就连接不上AS了，画面的变量变得全部为问号，一定要把有问题的cpu重启，然后让cp443恢复后才变好，请问有什么解决办法？
另问一下，S7容错连接用一张CP1613和一张普通网卡可以吗？需要两张CP1613吗？听说PCS7从多少版本后就可以直接使用普通网卡来建立和AS的容错连接了？是这样的吗？
CP443组态时，什么时候需要启用IP？什么时候又不要？谢谢！~

问题补充：请问下400H系统，处于standby侧CPU的CP443模块的TX和RX灯是处于闪烁状态还是不闪？

扫码小程序：

一键登录查看全部问答

celite 毕业实践员

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

1、wincc与AS连接需要通过CP1613 经过CP 443-1进行通讯，os之间的通信是经过普通网卡
2、普通网卡是否支持S7 容错连接？
普通网卡支持在SIMATIC NET V8.2或更高版本，和PCS 7 V8.1及更高版本中创建S7容错连接。用户需要订购SOFTNET-IE S7 REDCONNECT VM 容错连接授权。
《CP1613/CP1623常见问题》
http://www.ad.siemens.com.cn/productportal/prods/pcs7_top_v2/communication/cp1613_1623/CP1613_CP1623/CP1613_CP1623.htm
《如何选择PC站需要的网卡类型？》
http://www.ad.siemens.com.cn/productportal/prods/pcs7_top_v2/communication/cp1613_1623/CP1613_CP1623/CP1613_CP1623.htm
3、PC站CP1613/CP1623的IP地址组态：

CP1613/CP1623用于两个IP地址，分别是NDIS和Industrial Ethernet。其中NDIS地址为网卡本地连接中IPV4地址，用于连接其他电脑或Internet连接；Industrial Ethernet地址为PC站组态地址，用于和AS站通讯。
注意：NDIS和Industrial Ethernet地址不能相同，不在同一个网段。
《S7-400H的网络组态》
http://www.ad.siemens.com.cn/productportal/prods/pcs7_top_v2/h_cpu/S7_400H_Netpro_Configure/S7_400H_NetproConfigure.htm
