隔离继电器接线

1

1886 产品版区：SIMATIC S7-1500系列

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

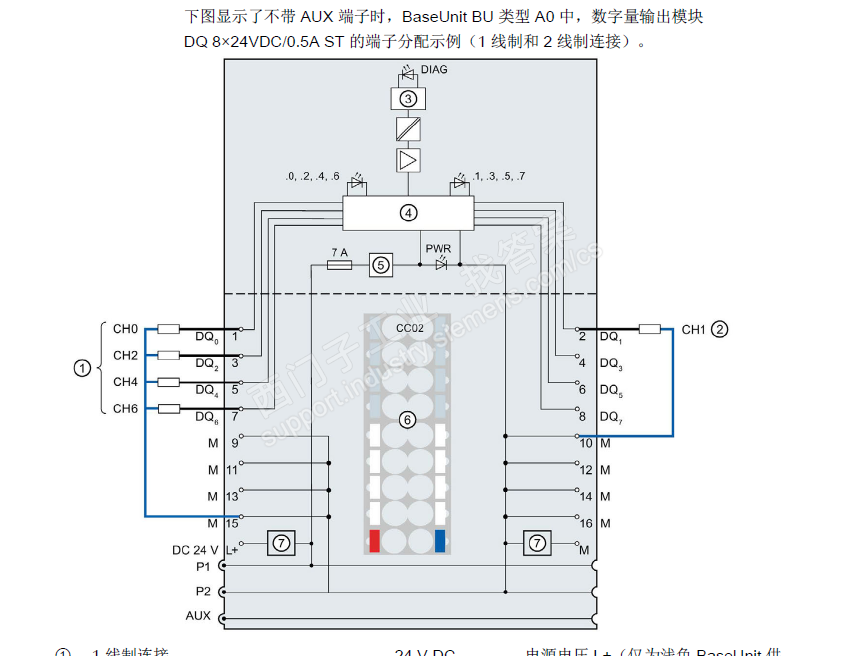

ET200SP模块DQ 8x24VDC/0.5A ST接220V线圈，中间隔离继电器的接法：PLC输出点Q接隔离继电器线圈A1，M端接A2；在将隔离继电器的辅助触点与线圈接在L、N的220V电路中，实现对线圈的控制。是这样接的吗

问题补充：

扫码小程序：

一键登录查看全部问答

勋夜20201214 新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

没错，就是cpu的输出点控制中间继电器，中继控制负载，自己理解接线能形成俩个不同的回路就对了。另外接线时注意中继多少V启动，以及可以负载的最大电流。

图片说明：

木子李Π 中级技术员

被采纳率 28.53% 2020-12-14 17:36

提问者对于答案的评价

暂无评价

勋夜20201214

被采纳率低 2020-12-14 14:35

最佳答案作者回复

对，启动电压就是线圈电压，就是你的plc q点输出的电压。
负载额定电流就是你的中间继电器允许通过的最大电流，也可以说是触点的容量。

木子李Π 中级技术员

被采纳率 28.53% 2020-12-14 17:36
