s7-1200通过MODBUS RTU控制v90

精

奖

官

3077 产品版区：S7-1200

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

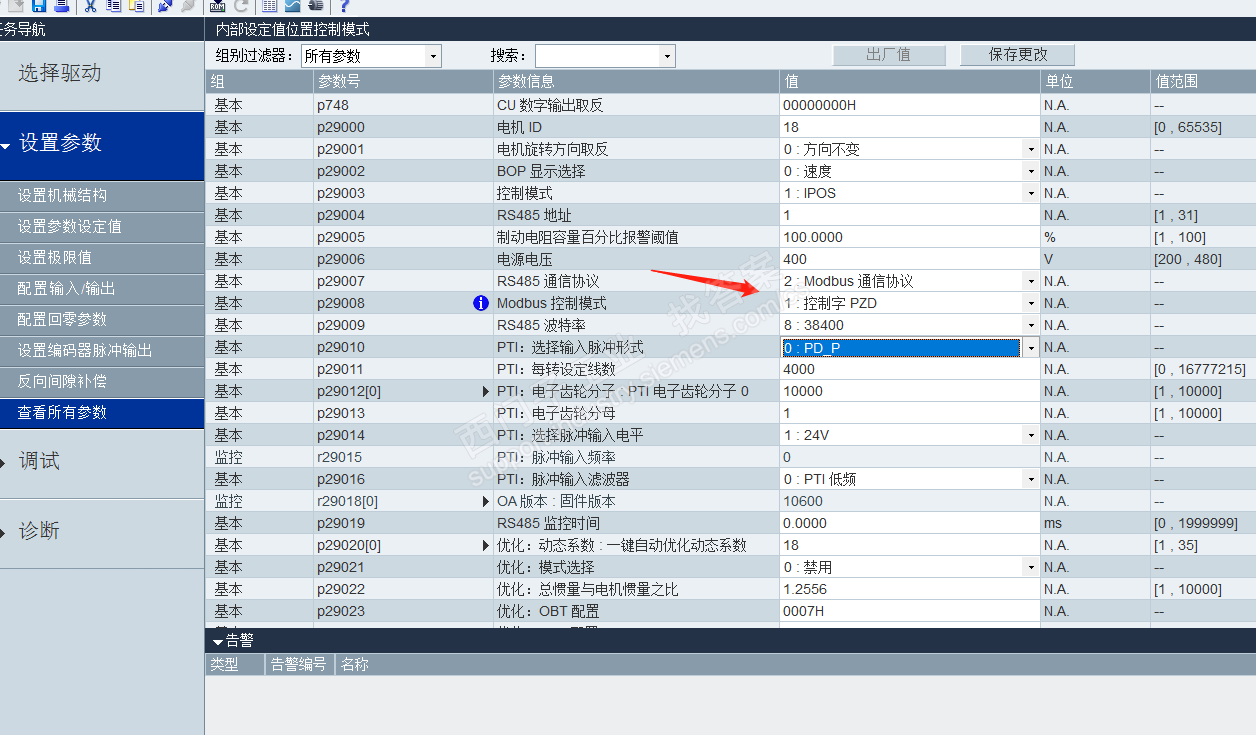

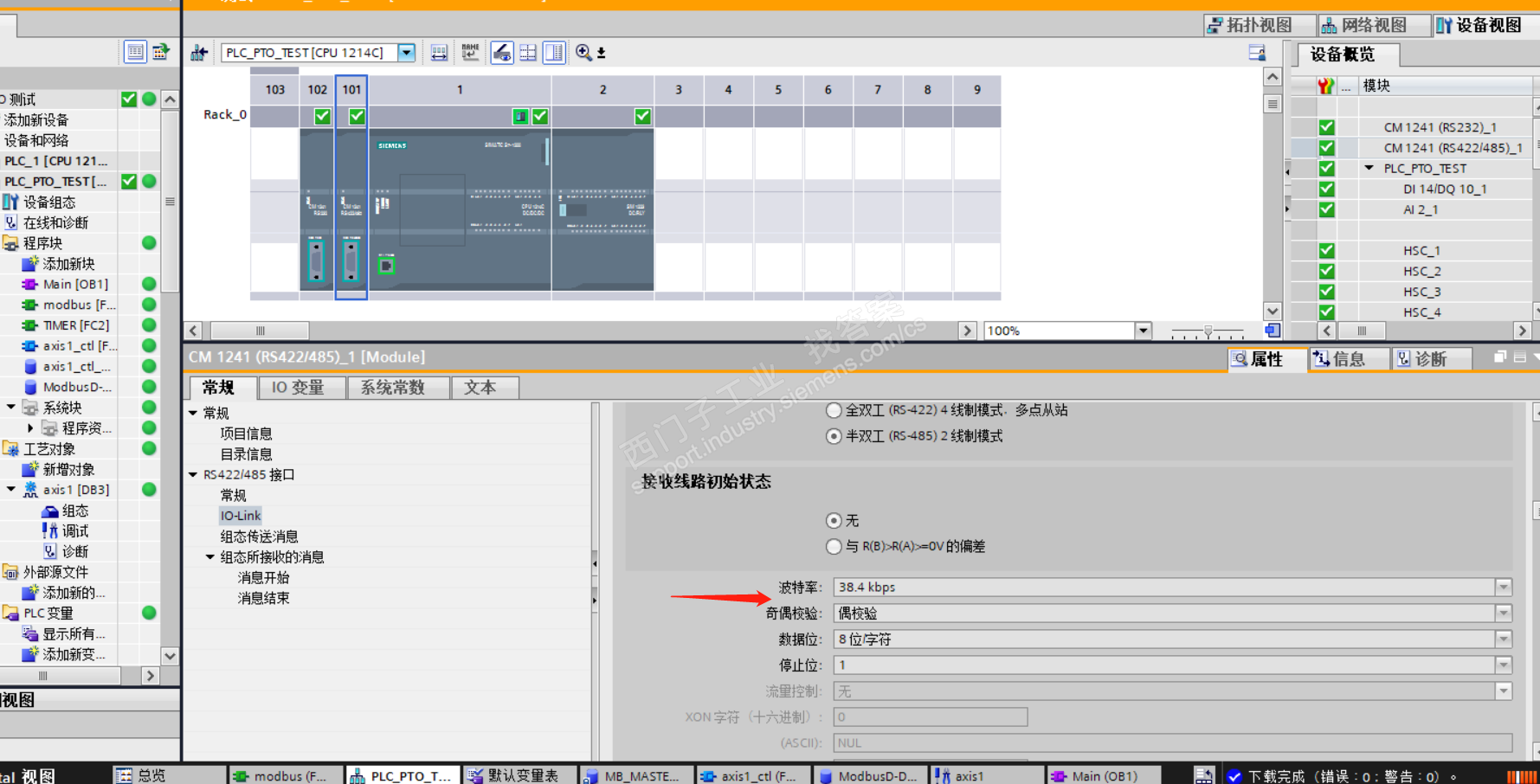

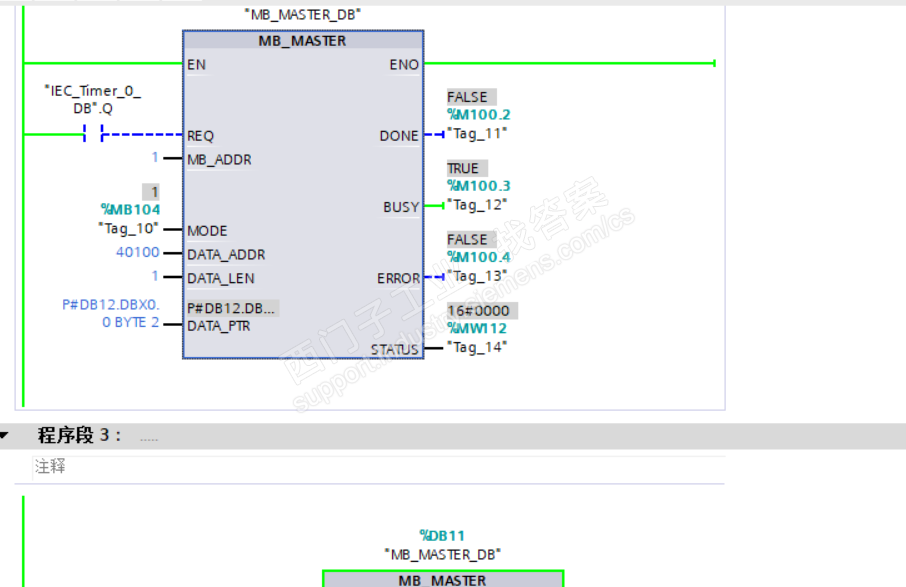

最近在做个项目，用S7-1200 Modbus rtu 控制V90 ,我按照手册的方法，设置好V90里面的参数：P29003=1，P29303[0]=3，P29304[0]=4，P29004=1，P29007=2，P29008=1，P29009=1.;用S7-1200的RS422/485模块用Profibus通信接头（是否可以用于modbus通讯接头？）与V90的RS485口接好通信线。接线方式按照手册的接法（3对3,8对8），然后cpu组态波特率=38400，偶校验，1个停止位。V90里面也是38400的波特率。程序写好后MB_master触发通讯后busy位会
置1，但是done位一直没有置1信号。
问题：

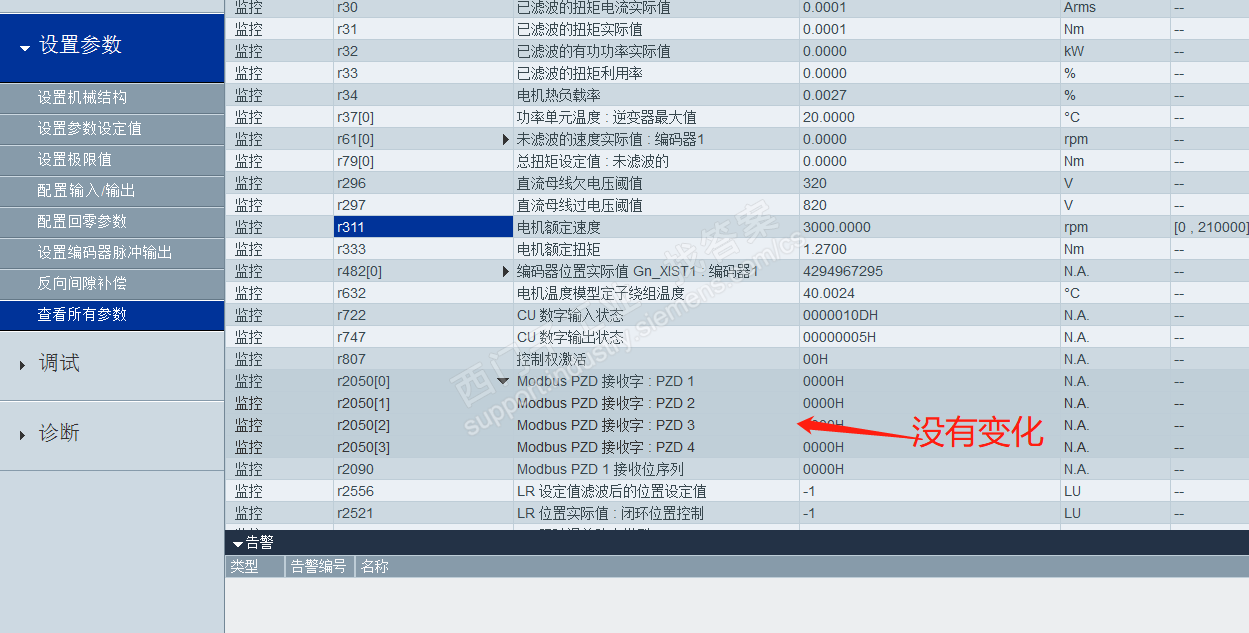

1，用什么方法可以知道S7-1200与v90通讯成功，比如我给modbus 寄存器写16#040E到V90，v-assistant里面看modbus 接收字PZD1，PZD2，PZD3，PZD4都没有变化。
2，当触发MB_MASTER 时RS422/485的TX指示灯会闪。模块版本是v2.0，PLC的版本为v3.0。V90的状态R-0.。触发通讯指令写入位置值，速度值，控制字。V90就是不动。
以上：帮忙分析下是什么原因。

问题补充：

扫码小程序：

一键登录查看全部问答

国洪Michael13612719804 学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

1）可以用dp插头，只是你需要主要2个问题，即连接通讯电缆到dp插头在哪里？是A1/B1还是A2/B2，或者你注意过终端电阻开关位置？总之，dp插头连接没有问题，我也是经常这样做的，你注意过具体连接是否正确（能够建立3-3、8-8）？
2）是否能够监控通讯正常与否？
最简单的办法就是看指令的error组态值，非0或7000正常，其余均错误。
3）也是最主要一点，通讯失败的最常见问题就是对一些最简单但是也是最容易出错的通讯参数设置，接线等最简单问题的疏否，往往简单问题最容易出错。
4）done没有为1，说明指令就没有正确执行过，你需要从通讯参数开始双方均比对，必须是一致了通讯才可以成功。
