smart200 ST40 PLC读取5V脉冲信号的问题

精

奖

官

3769 产品版区：S7-200 SMART

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

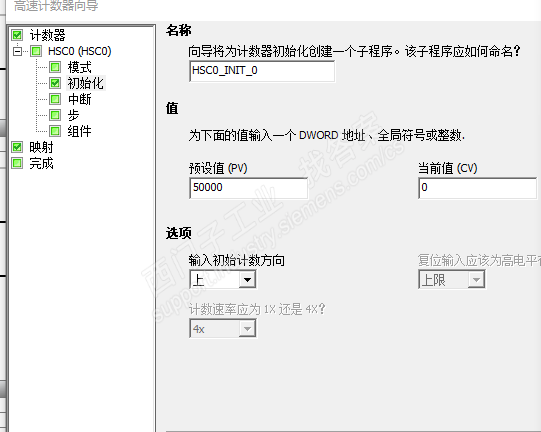

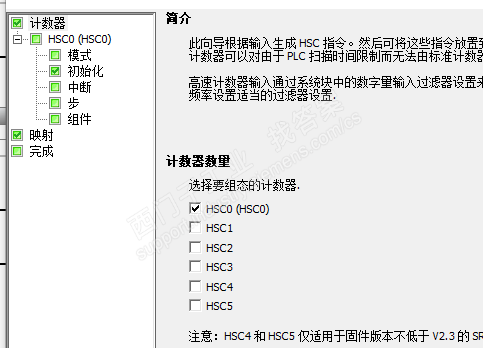

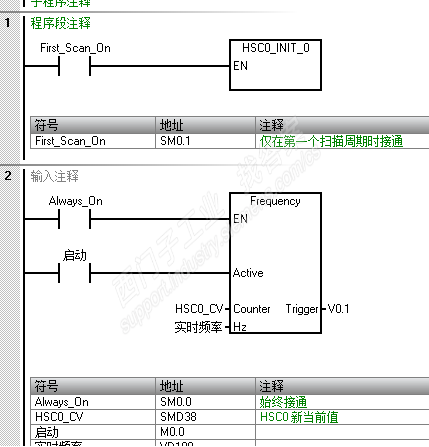

smart200 ST40 PLC读取5V脉冲信号时，碰上一个问题，情况是这样的：5V脉冲输出接到I0.0\I0.1\I0.2\I0.3时输入信号灯变亮，接其它输入端子时PLC信号灯不亮。说明I0.0到I0.3这四个端子识别5v电压。接的是M和I0.0两个端子（5V正接的是I0.0）PLC程序中是这样设置，但是读不到任何频率，请教一下大家哪里出错了。

问题补充：

扫码小程序：

一键登录查看全部问答

手机用户20170927823847 新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

参与「找答案」每周问答福利，提问或回答即可全民瓜分3000西币奖池，发1条也能分西币！用心解答更有机会单篇直发66西币，上不封顶。每周还有快答侠、夺魁答侠等专属称号与丰厚奖励等你来拿！西币可兑换实物奖品，随手互动免费领福利。

1、
你说的是对的，ST40 只有 I0.0-I0.3 是可以识别5V 信号的，这一点不要怀疑。下面链接中数字量输入有一张表及一段说明，你可参考
http://www.ad.siemens.com.cn/productportal/Prods/s7-200-smart-portal/200SmartTop/in_out/Digital_wire.html
2、那问题是出在了高速计数器上了。

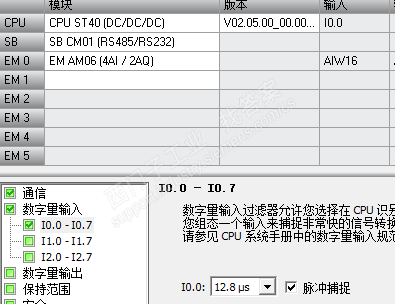

     2.1  系统块中地滤波时间与允许计数的最高频率存在一定的关系；
     2.2  你是不是使用了差分输出的编码器，这是不行的，由于查分数出的信号需要专门的差分信号接收器件，而S7-200 SMART CPU不具备这样的差分接口，所以无法直接连接差分输出的编码器。
     2.3、高速计数器的模式是怎样的，不会超出了高速输入通道能识别的最高频率吧
请参考一下。
S7-200 SMART高速计数器常见问题
http://www.ad.siemens.com.cn/productportal/Prods/s7-200-smart-portal/200SmartTop/SmartSMS/013.html
