1200PLC做modbus RTU从站与上位机通讯

精

奖

官

1476 产品版区：SIMATICS7-1200系列

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

想从上位机上读入16位输入，Modbus Slave MB_HOLD_REG 管脚为DB3.DBX0.0

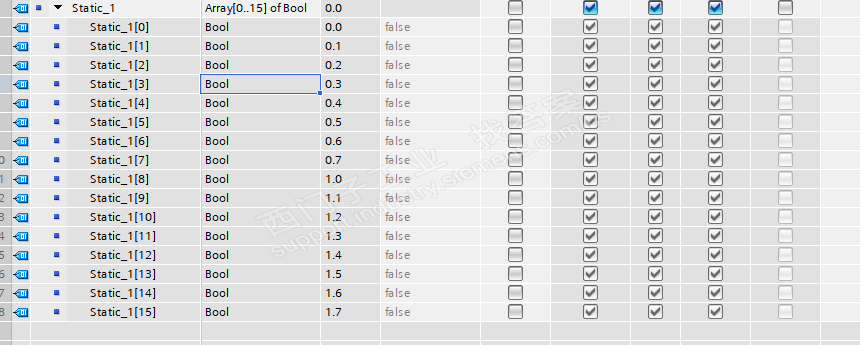

附程序截图和DB3块截图。
1.这样做对吗？
2.Modbus地址10001对应的变量地址是不是就是DB3.DBX0.0,以此类推。。
3.那我要是想从别的控制程序中调用从上位机上读来的输入点，该怎么写程序？

问题补充：

扫码小程序：

一键登录查看全部问答

RoOk1e 初级工程师

被采纳率 40.00%

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

当从站指令正确执行后，作为从站的 1200 CPU这侧的 I、Q、IW 的地址由指令进行了映射，不需要用到 DB块了，主站只要取 1000X 的数据就可。4000X 保持寄存器的数据是你要组织的。
下面链接中，表3、表4就是射关系。
https://www.ad.siemens.com.cn/productportal/Prods/S7-1200_PLC_EASY_PLUS/11-Comm/03-Serial/02-Modbus/04-Modbus_Slave.htm
你这样做不是不行，只是你还要将 I 点用程序映射到 DB 块的这版区域中，是不是又多了一道手，并且主站还得读 4000X 再去解析16 个位的数据，还得知道你的 1200 程序是怎样定义的这16个位。
Modbus RTU 通信
http://www.ad.siemens.com.cn/productportal/Prods/S7-1200_PLC_EASY_PLUS/SmartSMS/016.html
