S7-1500 STL语句寻址问题 - 已解决问题

悬赏:5西币 | 解决时间：2022-02-17 16:05
产品版区： SIMATIC S7-1500系列 Miller76

| 提问者： Miller76 - 学长  第2级

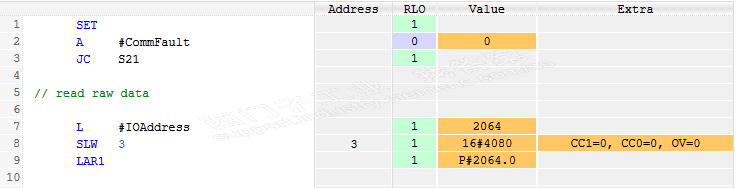

如图，STL语句里，装载一个Int类型的值2064，左移3位后，LAR1命令加载入地址寄存器后，结果显示为P#2064.0，请帮忙解释一下命令的执行和寻址原理，或者是否有相关的文档介绍。谢谢！

回答者： 艾星落尘 回答时间：2022-02-17 15:46

艾星落尘 - 资深顾问  第13级

评论

提问者对于答案的评价：
谢谢！

这里的结果为什么是P#2064.0？
1、要掌握的知识点：
首先要熟悉地址指针AR的数据格式：
存储器间接寻址中的双字（32位）指针，也就是： 　　
　　AR： 　　
　　0000 0000 0000 0BBB BBBB BBBB BBBB BXXX 　
其0-2bit，指定bit位，3-18bit指定byte字节。其第31bit固定为0。　
　　例如：当AR=D4（hex）=0000 0000 0000 0000 0000 0000 1101 0100（b），实际上就是等于26.4。
2、根据上述地址指针AR的数据格式，解读你的程序：
L     2064  // 将56存入累加器1中为十六进制的810H,即0000 0000 0000 0000 0000 1000 0001 0000。
SLW   3//左移3位，累加器1中为十六进制数0000 0000 0000 0000 1000 0000 1000 0000。按规定0-2bit，指定bit位，3-18bit指定byte字节，即形成地址指针格式2064.0。左移3位就是为了形成byte字节地址。
L AR1//将指针格式2064.0存入地址指针AR1中，形成地址格式P#2064.0。
3、建议系统看看下述资料，以后遇到指针寻址的问题就不求人了：
、《关于S7-300和S7-400指针寻址的说明》下载：
http://www.ad.siemens.com.cn/download/searchResult.aspx?searchText=F0215
、《step7编程之地址概念详解》连接：
http://wenku.baidu.com/view/b2b4d3375a8102d276a22fd3.html
或
http://www.chinakong.com/rencai/disp.asp?id=1633&leibie=4
、《西门子STL间接寻址常问问题集》
http://www.ad.siemens.com.cn/download/docMessage.aspx?
ID=6175&loginID=&srno=&sendtime=

回答者： 阿鸣 2022-02-17 16:03

阿鸣 - 大师  第17级
