transline HMI Pro如何寻找软膜按键《直接按键》的地址？

精

奖

官

1116 产品版区：SINUMERIK ONE

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

这几天在transline HMI pro软件中，阅读了一部分帮助文件。
还没没有找到屏幕2侧的软膜按键与PLC通讯的地址。
有人说在图片中的DB200.DBX720.0开始的的地址中。我按第一行的《软膜按键》，在线监控DB200.DBX720.0开始的前几个数值，没有任何变化。
搜寻了好几天了，还没有找到plc中的地址。
那位侠客，可以指点一下？

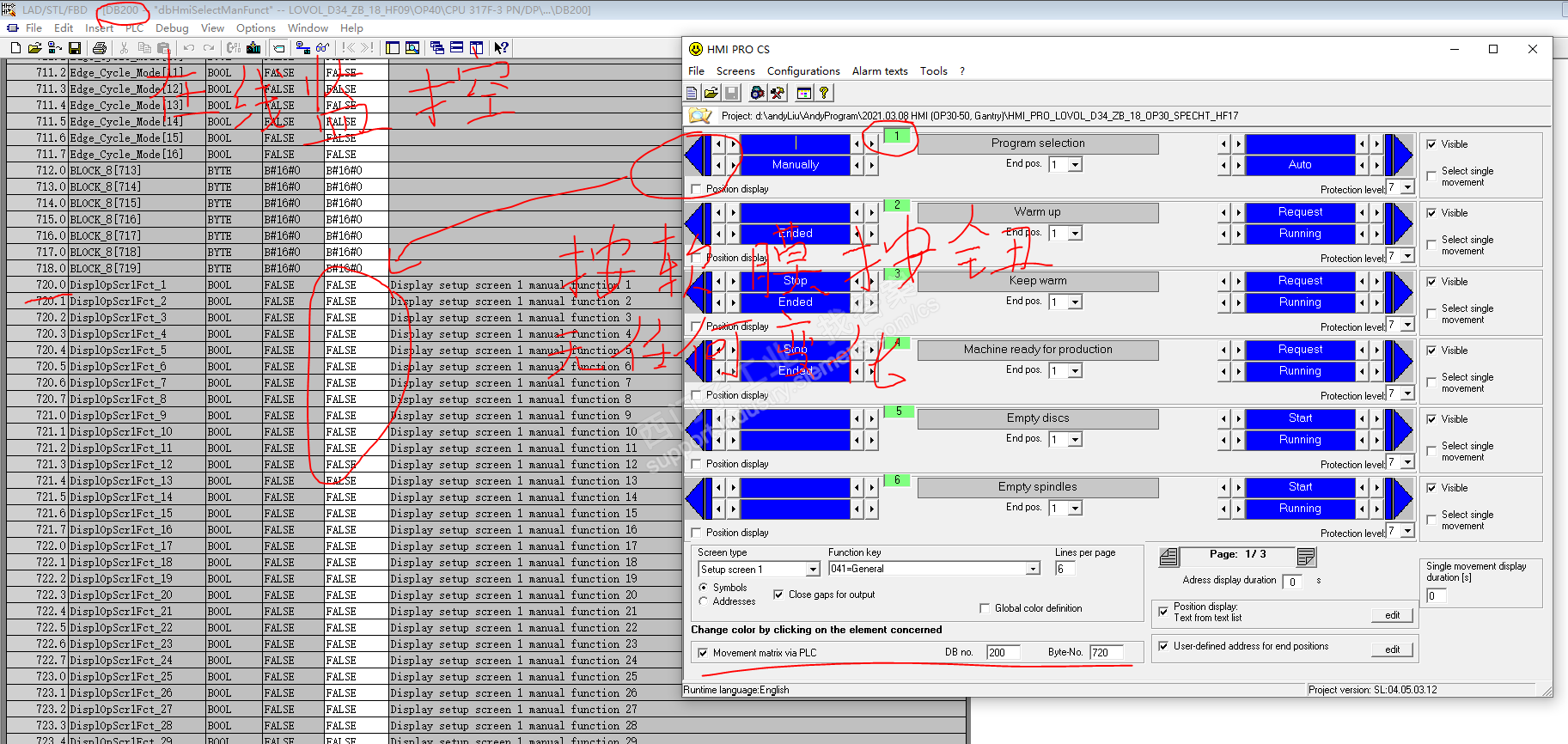

问题补充：我补充了一个照片。这个图片程序是由一个电脑游戏开发者设计的。plc和屏幕程序都是计算机语言编写的。PLC程序中在调用FC1996程序块的时候，《ist-No》管脚填写画面第几行数字，HMI画面中相应的这行按钮就自动显示在屏幕上。《i-local-partCheck》这个管脚，如果由信号输入，屏幕第5行左侧三角图标颜色就会变化。无论是I32.6或者是其他输入点，只要由信号输入这个《i-local-partCheck》管脚，屏幕颜色就变化。屏幕第5行右侧的三角也是同理，FC1996程序块内部运行后，输出信号由《running》发出，无论这个管脚的地址是M1005.6,或者没有连接任何输出点，HMI颜色都会变化。

是像我补充的照片这现象吗？

扫码小程序：

一键登录查看全部问答

netliuhao 毕业实践员

被采纳率 33.33%

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

参与「找答案」每周问答福利，提问或回答即可全民瓜分3000西币奖池，发1条也能分西币！用心解答更有机会单篇直发66西币，上不封顶。每周还有快答侠、夺魁答侠等专属称号与丰厚奖励等你来拿！西币可兑换实物奖品，随手互动免费领福利。

此回答已完善

这个键是通过FC62译码出来的，因为薄膜按键对应的地址是唯一的，但是不同的画面都对应着同一个薄膜按键，所以当你切换到某个画面时，PLC就需要知道是在那个画面，然后这个画面对应的薄膜按键一起组成了一个唯一的编码，这需要通过FC62来完成这个对应画面，对应按键的译码。
如果你只是想单纯的知道薄膜按键的输入地址，那要看这个按键是如何连接到PLC的，一种可能是通过直接按键模块连接到DP网络与PLC连接，这样就分配了IO地址，一种是连接到了MCP上，那么就借助了MCP的IO地址。就这2种方式。
你说的DB200和这按键无关，看上面的注释是颜色的变化是DB200的地址。

与你说的触摸屏的情况类似吧，你如果编写过触摸屏的画面，就应该知道，对于不同画面上，同一位置上两侧按键所分配的地址是不同的，这个不同的地址分配是触摸屏内系统来分配的，那对应 transline HMI PRO上，不同画面的按键地址，PLC需要通过FC62的译码来得到。
