modbus rtu通讯超时

精

奖

官

1416 产品版区：SIMATICS7-1200系列

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

大佬们，现在我用西门子1200做modbus rtu通讯，在PLC跟前先用modscan和modsim测试，通讯线接好后，1200做主或者从站可以用modscan和modsim分别对应着测到通讯数据，可我用另一根预先埋好的线的做通讯线，一直显示通讯超时，这根线估计有60-70m，线的通断也正常，屏蔽线也接地处理了，这是怎么回事

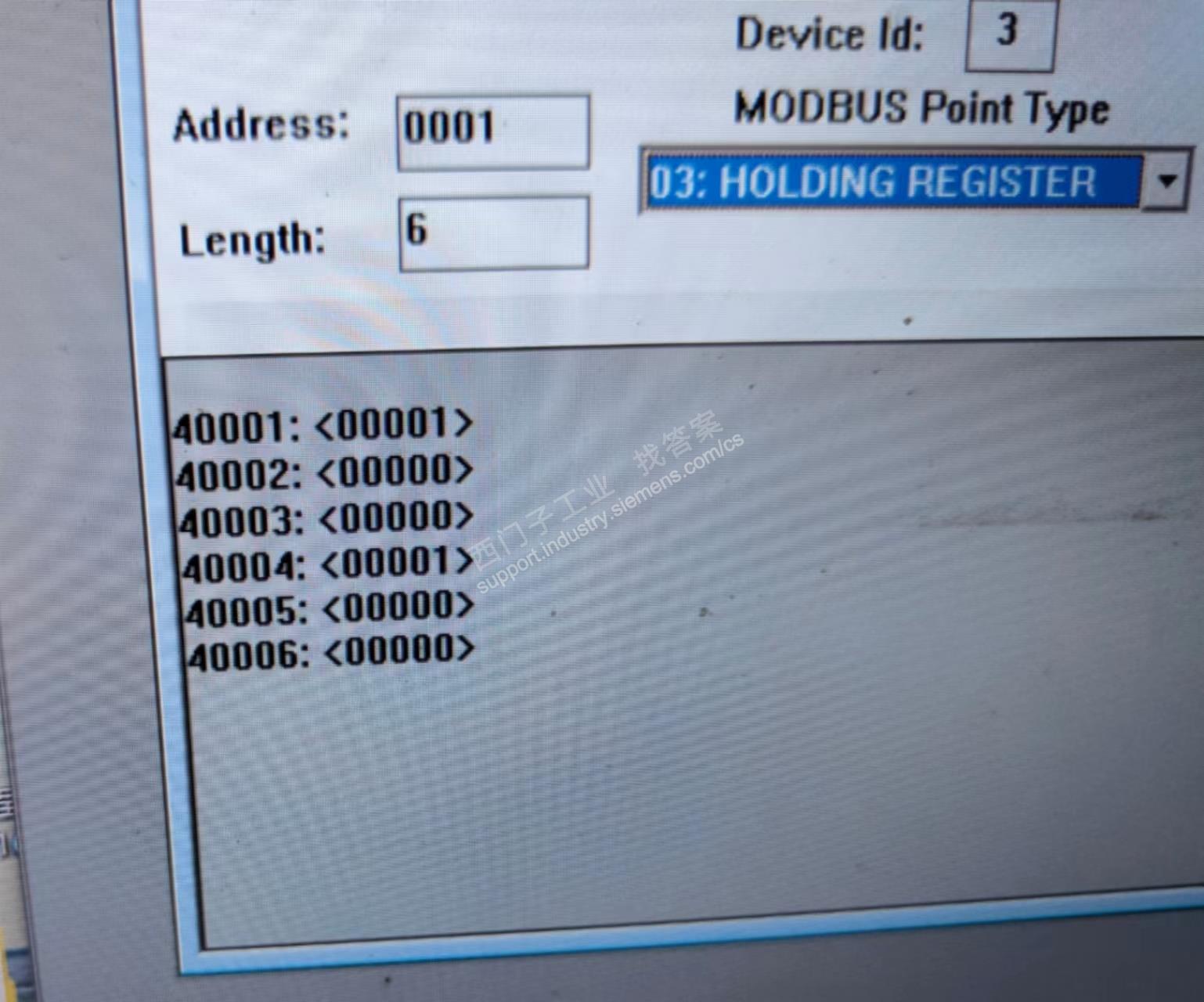

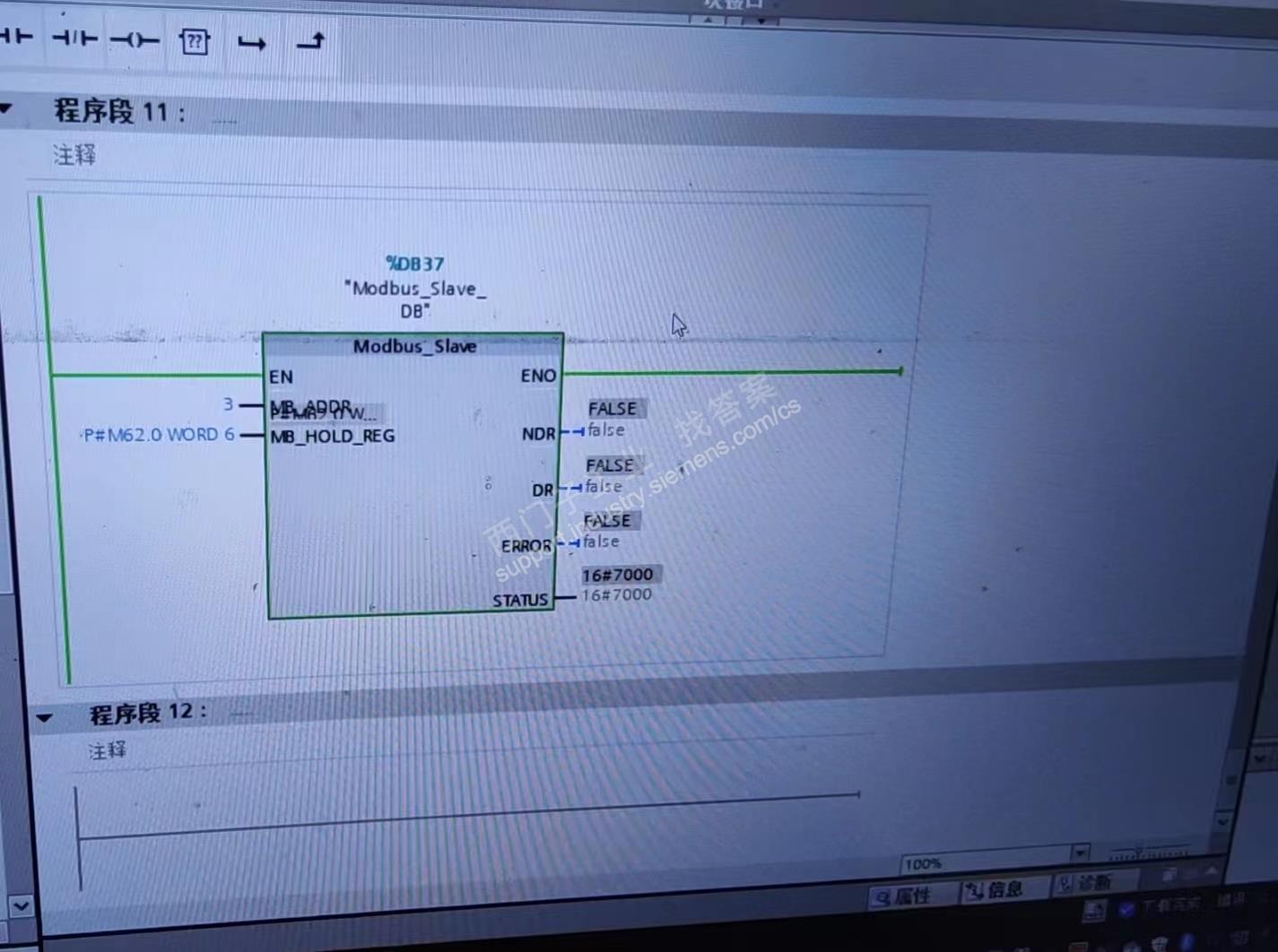

问题补充：刚刚没有说清楚，预埋的线的另一端我也是用电脑上的modscan和modsim测试的，通讯参数都没有变化，不管是设置成主站和从站都是连接超时，读不到数据，而在PLC跟前用一根短线当通讯线连接时是可以读取数据。下面的图是PLC当主站，modsim模拟从站接收的值，现在排查不出问题了，一用预埋的线就通讯超时

扫码小程序：

一键登录查看全部问答

chenggong 新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

1、按你的描述，近距离可以通讯上，程序是没有问题的；
2、适当地降低双方的通讯速率，也就是波特率；
《通信距离（串口；Profibus；MPI；以太网）》
http://www.ad.siemens.com.cn/productportal/Prods/published/Comm/Comm_1.9/Comm_1.9.html
3、增加超时时间设设置；
4、1200 侧用 DP 总线连接器，并将终端电阻打到 ON，远端焊接一相 120 欧的标准电阻
如果1200 侧用的是通讯板，要按通讯通讯板上的终端电阻有效的方式接线，远端处理方式如上；
4、线缆远离强电，如果做不到，就得穿铁质管，铁质管连接可靠，并且铁质管要接地；
