西门子精智屏F（x）曲线图的问题

精

奖

官

1480 产品版区：精智Comfort屏

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

精智屏F（x）曲线图，1、实时曲线：切换画面后曲线没了，2、历史曲线：切换画面后曲线还在，但是不能清除。我现在想显示---位置和压力的关系曲线，设备启动或者给个变量后，开始绘制曲线图（曲线图切换画面不消失），当下次启动或者触发变量后，从新绘制曲线。。。求教一下怎么实现，网上说用vb，可是我不太会。。跪求

问题补充：

扫码小程序：

一键登录查看全部问答

隐形人海域新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

脚本是控制不了fx趋势视图的

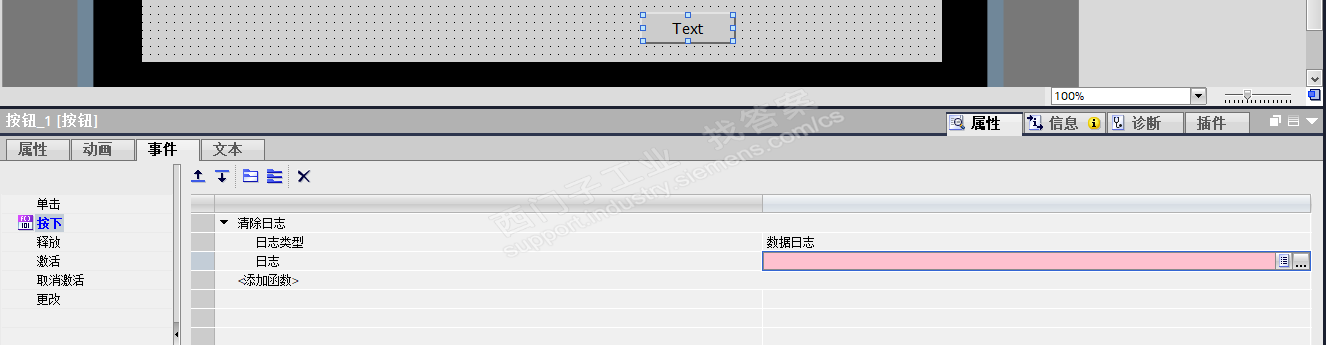

可以使用按钮调用清除数据记录的函数，数据记录都没了，没有数据来源，自然就没有曲线。参考附件

PLC触发清除动作的话，可以使用变量的超过上限事件调用清除数据记录的函数，触发变量：设置---采集模式改成循环连续
PLC如何调用触摸屏的系统函数，参考下边的例子
精智屏通过PLC变量切换画面的方法 http://www.ad.siemens.com.cn/service/elearning/cn/Course.aspx?CourseId=1525

图片说明：

TKSMYHSJD 资深顾问

被采纳率 47.17% 2023-04-21 15:18

提问者对于答案的评价

暂无评价

隐形人海域

被采纳率低 2023-04-21 14:34

最佳答案作者回复

在案例中学习脚本
toolbox
https://support.industry.siemens.com/cs/document/106226404/toolbox-for-hmi-projects?dti=0&lc=en-DE
数据报表查看，P180 26 Increase clarity –Table view for logs
1. 百度VBS教程，学习基本语句规则
2.博图帮助----目录------信息系统----可视化过程-----使用系统函数和运行系统脚本---参考---VB脚本编写---适应于 Windows CE （重点是示例和参考章节）

TKSMYHSJD 资深顾问

被采纳率 47.17% 2023-04-21 15:18
