200smart关于RCV指令中断读取的问题

精

奖

官

689 产品版区：SIMATIC S7-200 SMART

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

采用CM01进行RS232自由口通讯,采用中断事件，中断事件 26。被测件通讯需要先发送命令，才能返回数据，SMB186一直为128，错误为接收消息功能终止。
采用消息字符开始检测，消息超时和最大字符判断，发送完成后收不到反馈数据，请教大神，问题出在哪里？

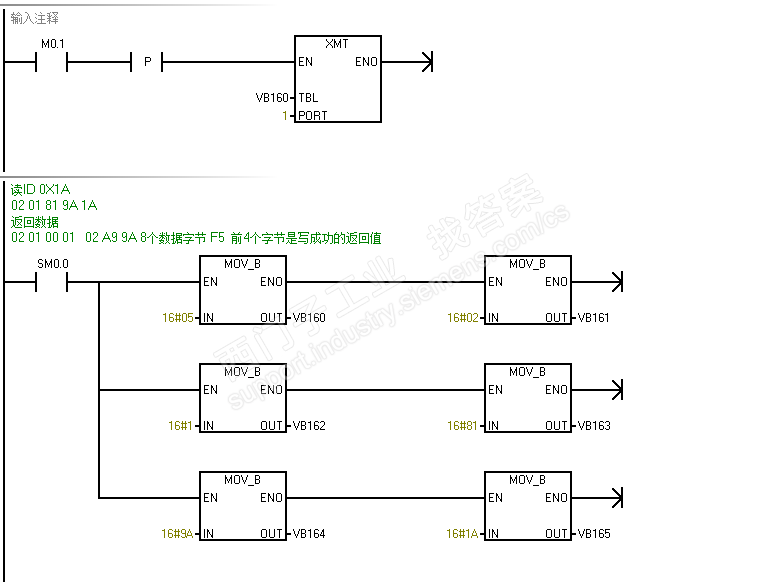

问题补充： 1.PLC发送02 01 81 9A 1A，返回16字节的信息，图1为串口调试工具测试的结果；
2.PLC发用串口软件查看，请求内容02 01 81 9A 1A确实已经发出来了，但是PLC读取缓存区没有看到相关数据
3.用的M0.1手动触发发送

扫码小程序：

一键登录查看全部问答

手机用户20191204222717 学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

SMB186 = 128 = 2#1000 0000
含义：用户发出禁用命令。
你的通讯逻辑可能理解上有问题，自由口通讯作为主站侧，是需要先发送数据请求，从站接收到主站的数据请求后，判断数据正确后，才返回主站的数据请求信息。
你需要在你的接收信息中断子程序INT_0中激活M0.1。
逻辑是先外部第一次触发M0.1，发送信息给从站，如果从站能够接收正确的数据信息，则返回数据，也接收在中断INT_0中接收到正确的信息后，再次触发M0.1，重新发送一次数据请求，然后等待从站的数据返回，如此循环。
补充问题回复：
我没有仔细推敲你的程序，表示抱歉。
你需要定义2个中断，一个是发送完成中断26，和接收完成中断24，在关联24是中断子程序中写M0.1或者类似的关联发送指令。
样子可以是图示的那样
