大家好，小弟第一次做PLC控制柜，其中接地方面，查了很多资料依然感觉没弄好。
1、想请教下大家哪些地方接地不对、以及怎么改（本地的现场往往没有接地点，就算有也只接一条地线，我是按这两种情况来弄的）
2、SMART200（供电AC220或DC24）电源前是否需要加隔离变压器？需要的话变压器前后怎么接地？若换成DC24晶体管型，接地是悬空还是可以接一起？

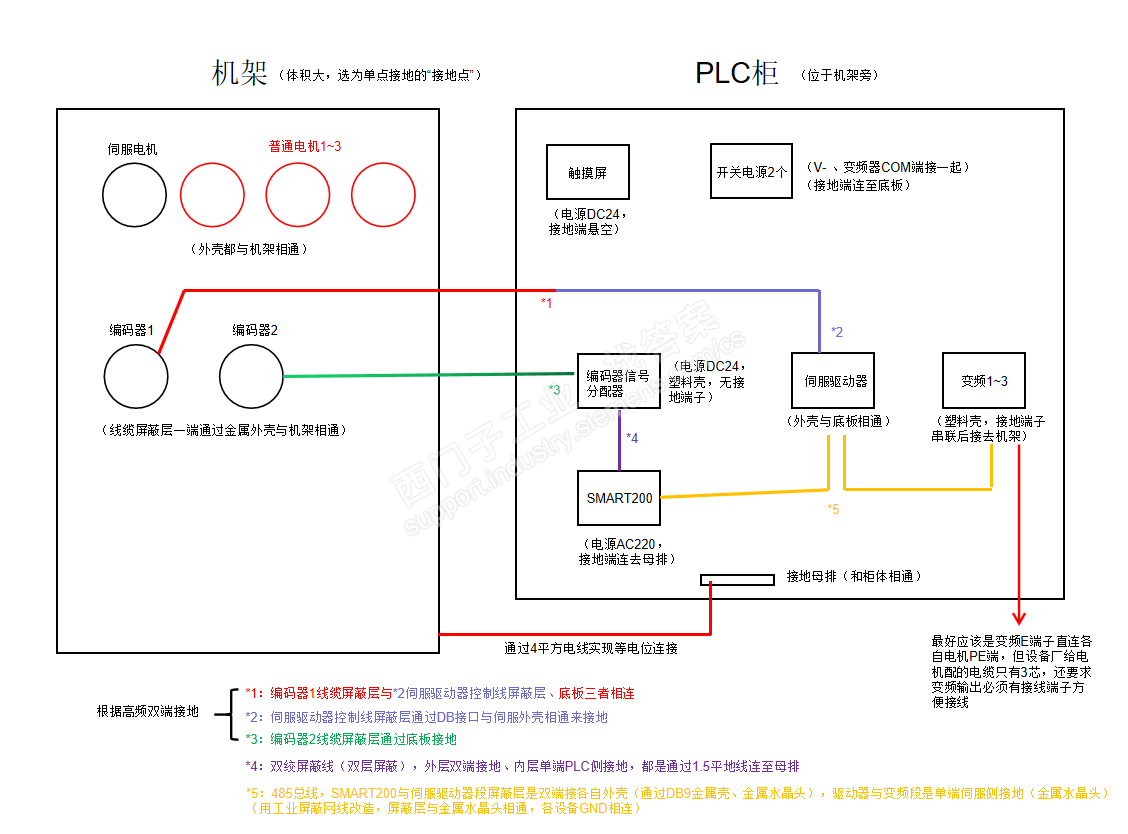

问题补充：说明：
机柜、PLC柜会分别设置1条地线去同一个入地点；
编码器线屏蔽层一端通过外壳和机架导通；
PLC柜设1“接地母排”（和柜体相通）；
PLC柜里关于接地的有：开关电源、触摸屏、PLC、伺服驱动器、变频、线缆屏蔽层（编码器线、脉冲信号线、485通讯线）。

疑问：
1、编码器线*1需和伺服驱动器的IO信号线*2连接（信号线屏蔽层一端焊在插头金属壳上，和驱动器PE端子导通），请问它两的屏蔽层如何连接，是直接连起来就行，还是连起来再分一条去“接地母排”、或不连分别接到“接地母排”、或悬空？
2、编码器线*3是直连脉冲信号分配器（DC24V，塑料壳，无PE端子），进PLC柜一端接柜里的“PE母排”可以吗，还是需要再设与柜体绝缘的屏蔽地（这样屏蔽地不就和机架保护地串起来了？）、或悬空？
3、脉冲信号分配器与PLC之间的*4双绞屏蔽线传输的是脉冲信号，我是外层两端接地、内层单端接地（屏蔽层留1cm多拧成一股，用压线帽接一条地线去“接地母排”）
4、PLC和驱动器、变频有485通讯，请问通讯线屏蔽层该如何处理？全串起来一端/两端接地？或者多点接地（首尾接地、中间节点接驱动器、变频的PE）？
5、变频器和电机间用4芯电缆直连（PE端互联），变频PE是否还要连“接地母排”（变频是塑料壳，与PLC柜绝缘）
