问题

PCS里，我在仿真的时候，WINCC的电机控制画面，始终提示MOTOR PROTECTION?

精

奖

官

460 产品版区：WinCC V7/V8

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

PCS里，我在仿真的时候，WINCC的电机控制画面，始终提示MOTOR PROTECTION?这个得怎么解决？

问题补充：

扫码小程序：

一键登录查看全部问答

happyhomes 初级技术员

被采纳率 7.77%

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

此回答已完善

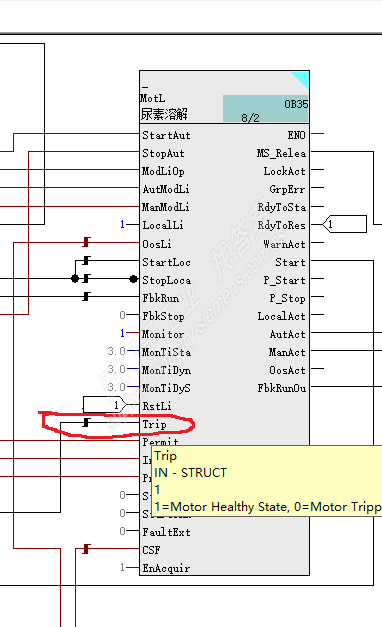

这个 MotL 块的 Trip 管脚应该被触发了。通常使用马达的故障信号来触发这个管脚。见截图。

不过，有一点需要注意：这个管脚输入为 0 的时候表示马达保护，为 1 的时候表示马达是正常状态的（0 - Motor Tripped signal, 1 - Motor Healthy State）。

而我们通常使用的是热继电器的常开触点传给 DI 模块的。所以，在连接到这个 Trip 管脚的时候，需要取反。
当然，如果你使用的是热继电器的常闭触点，那么直接连接到这个 Trip 管脚就可以了。
在仿真的时候，也要注意想办法把这个 Trip 管脚置 1。然后才能保证你正常测试马达块的操作。

还有一种情况，是你的马达 FbkRun 信号没有在 MonTiDyn 指定的 3 秒内来到。当然，马达的 FbkRun 在 MonTiDyS 指定的 3秒内没有消失（停机的时候），也都会产生这种故障。
如果是这种情况，就把 MonTiDyn 和 MonTiDyS 两个默认的 3秒改成 10～15秒就可以避免了。
2017年，一个韩国同事就遇到这种类似情况：变频器默认加速和减速两个参数都是 10s，而 CFC 中相应的马达块 MotSpdCL 的这两个参数却都是 7s。然后一停机就跳出来马达保护！

图片说明：

lu_zhao_long 中级工程师

被采纳率 48.79% 2023-12-30 10:31

提问者对于答案的评价

暂无评价

happyhomes

被采纳率7.77% 2023-12-25 12:35

最佳答案作者回复

有几个办法供你参考：
1. 断开 Trip 管脚的连线。默认值是 1。这样就不影响仿真测试了。测试完成后，再把这个管脚连线好；
2. 不断开 Trip 管脚连线，只是在 Trip 管脚前面放一个 XOR 块。通讯来的故障信号通过这个 XOR 块再连接到 Trip 管脚。在线的时候只要把XOR另一个管脚改成 1 就可以随时调试了。正常使用的时候在根据实际情况改成合适的值就行了。

lu_zhao_long 中级工程师

被采纳率 48.79% 2023-12-30 10:31
