S7-1200 3DC 高速脉冲输出方波变形问题【6ES7214-1AG40-0XB0】V4.4

10

419 产品版区：SIMATICS7-1200系列

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

由于本人从来没使用过PLC的PWM功能，所以找了个小玩意来测试。小电机的控制输入是5V 25Khz的PWM信号。转接光耦后驱动（24V电平转5V电平）实际控制起来发现在60%~90%的速度区间无法正常调速（声音没有变化、风速也没有变化），于是使用示波器对Q点进行测试。

板载100Khz端口(Q0.0) 输出 25Khz PWM信号

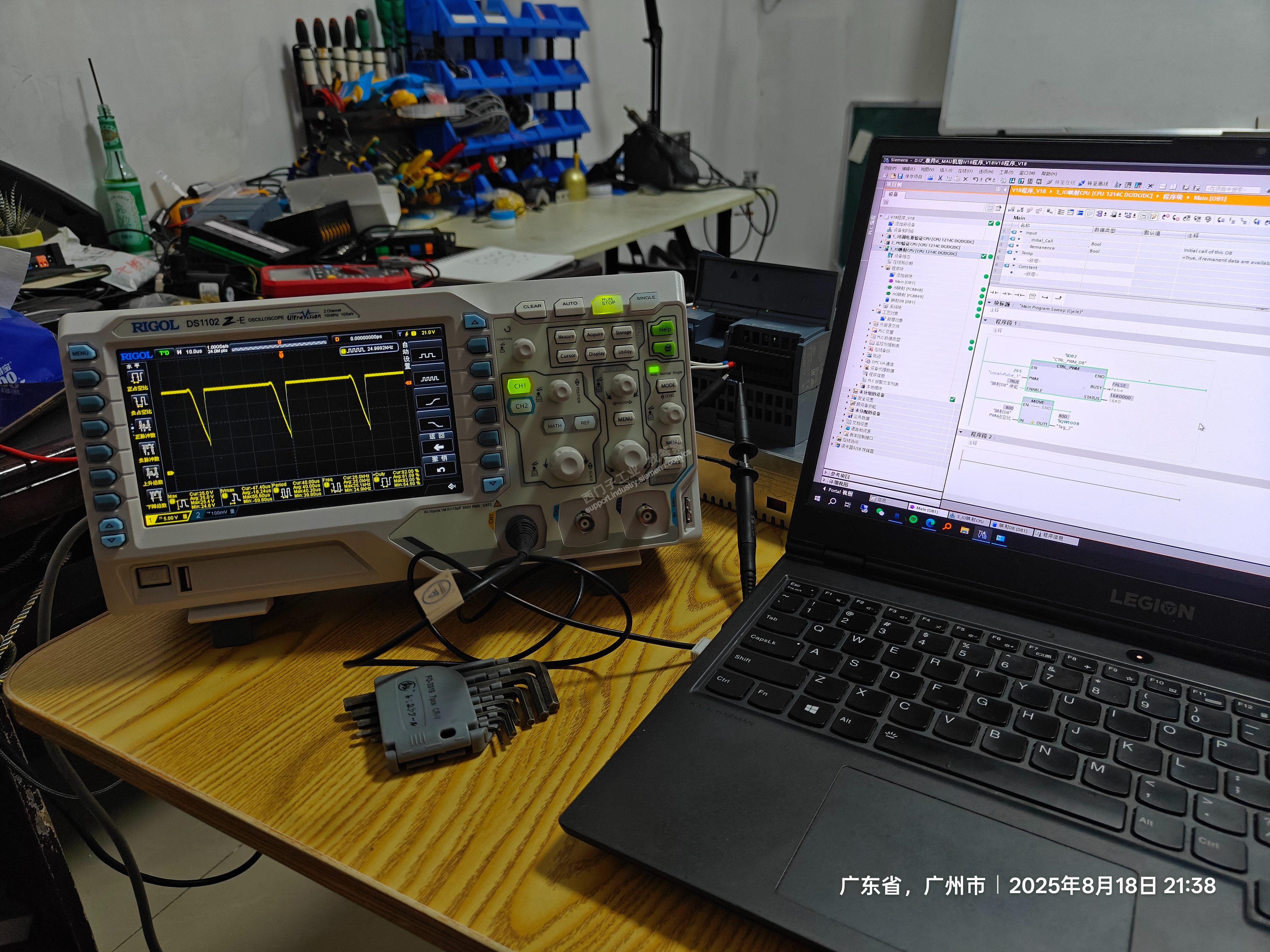

如图1所示，Q0.0端口与M之间并联一颗20KΩ的电阻（工作电流大约1.2ma）。输出占空比为40%，输出波形可见米勒效应非常明显。mos关断的延时非常明显，但仍然可以识别出40%的占空比

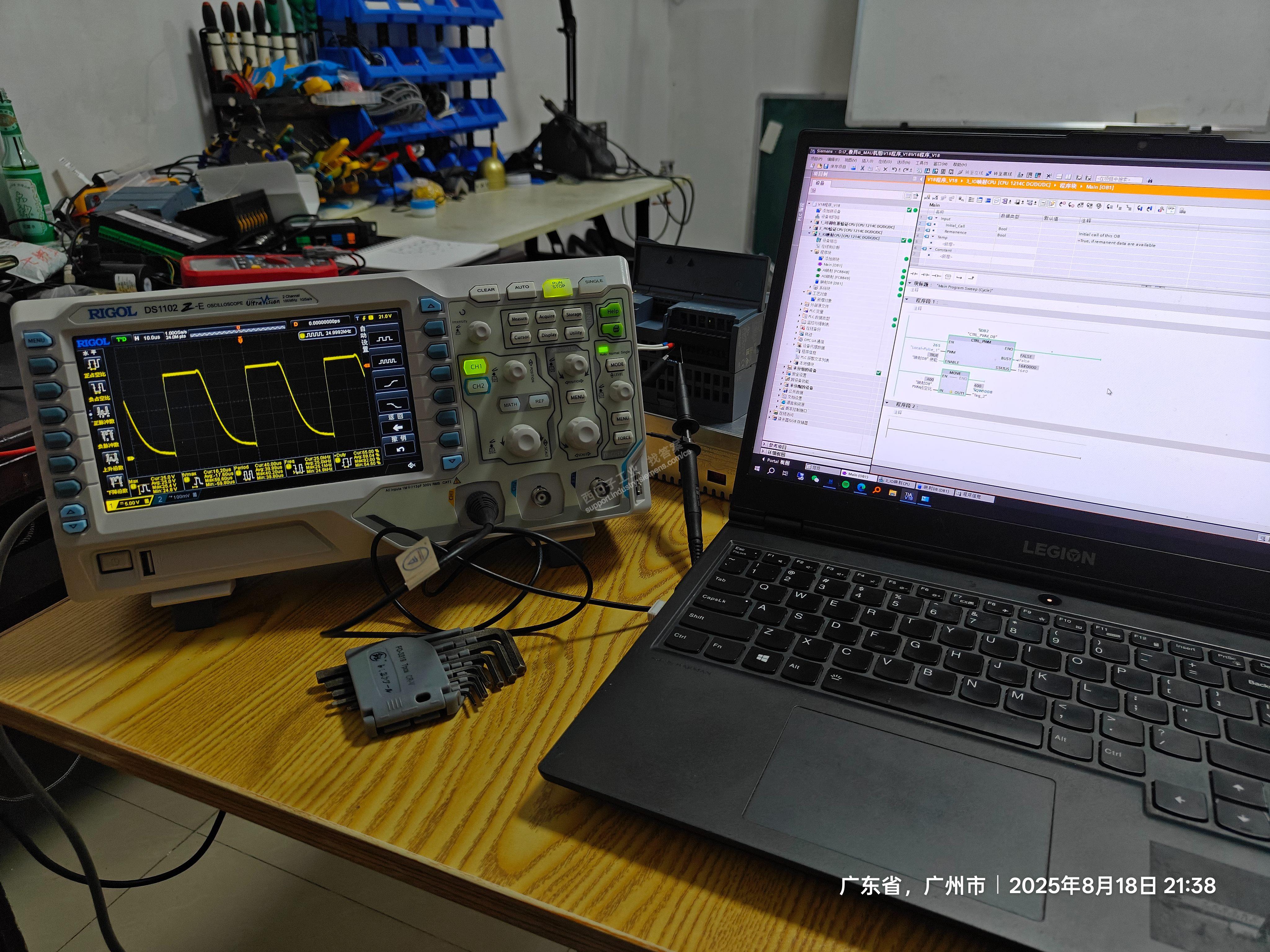

如图2所示，将占空比更改80%，mos关断的延时已经超过低电平的时间，彻底影响了整个信号的周期。

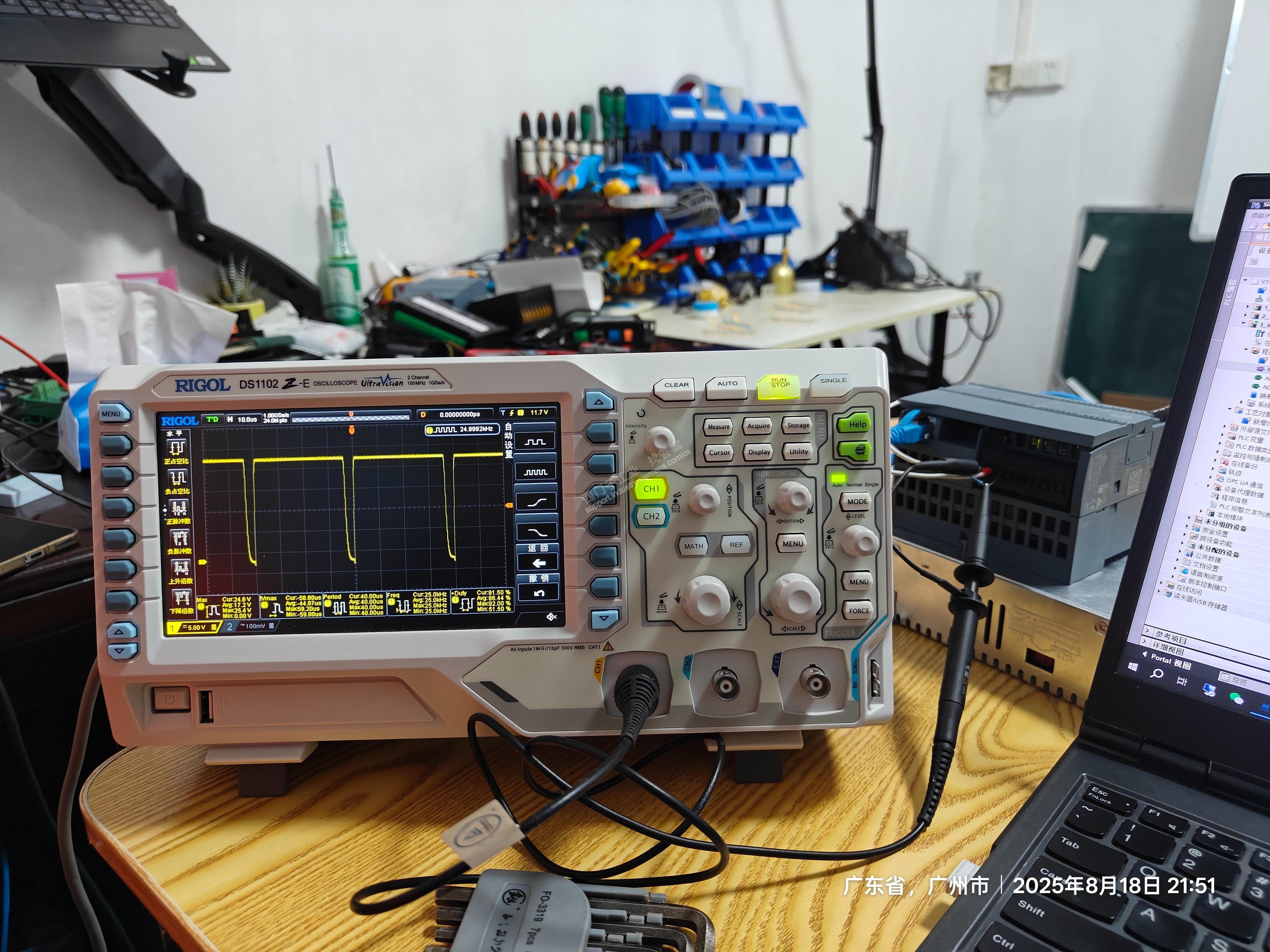

如图3所示，将20KΩ电阻更换为2KΩ电阻，波形得到了很大的改善，但也是不及格的。占空比98%的工况下和图2一样，无法使用。

结论：电阻越低，波形越好，说明驱动电路的米勒电容放电速度不够快。

后续测试1Khz的低频率倒是正常，但说到底这也只是因为频率比较慢，米勒效应的影响被削弱而已。如果为了正常使用25Khz而接一个阻值比较小的功率电阻来加快米勒电容的放电速度也太蠢了吧。

难道官方是在Q点电流满载的情况下测试出可以达到100Khz的通断速度？这样玩Q点肯定很快就烧掉了。各位老铁有什么高见吗？

问题补充：

扫码小程序：

一键登录查看全部问答

曾海权新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

关于高速脉冲输出，我测试时确实也遇到输出负载率，与你测试一致。
实际上s7-1200集成输出的场效应管，它也存在着工作的区间情况。至于过电流、过频率的问题你大可不必担心，之前维修过DC/DC/DC晶体管输出坏点，我查过输出场管的工作特性远远大于标称值，你只需要将工作电流控制在范围就可以。

WWCWWC 大师最快回答

被采纳率 33.78% 2025-08-19 15:26

提问者对于答案的评价

暂无评价

曾海权

被采纳率低 2025-08-19 15:10

最佳答案作者回复

希望你理解一下，如果让你设计也只能是让用户来处理这个问题，因为，西门子方无法规约用户侧的负载的实际情况的。
还有同理，高速计数器的输入，在连接导线比较长的时候，同样需要考虑负载电阻的问题。

WWCWWC 大师

被采纳率 33.78% 2025-08-19 15:26
