ET200SP接线问题模拟量输入模块

3

1664 产品版区：ET200

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

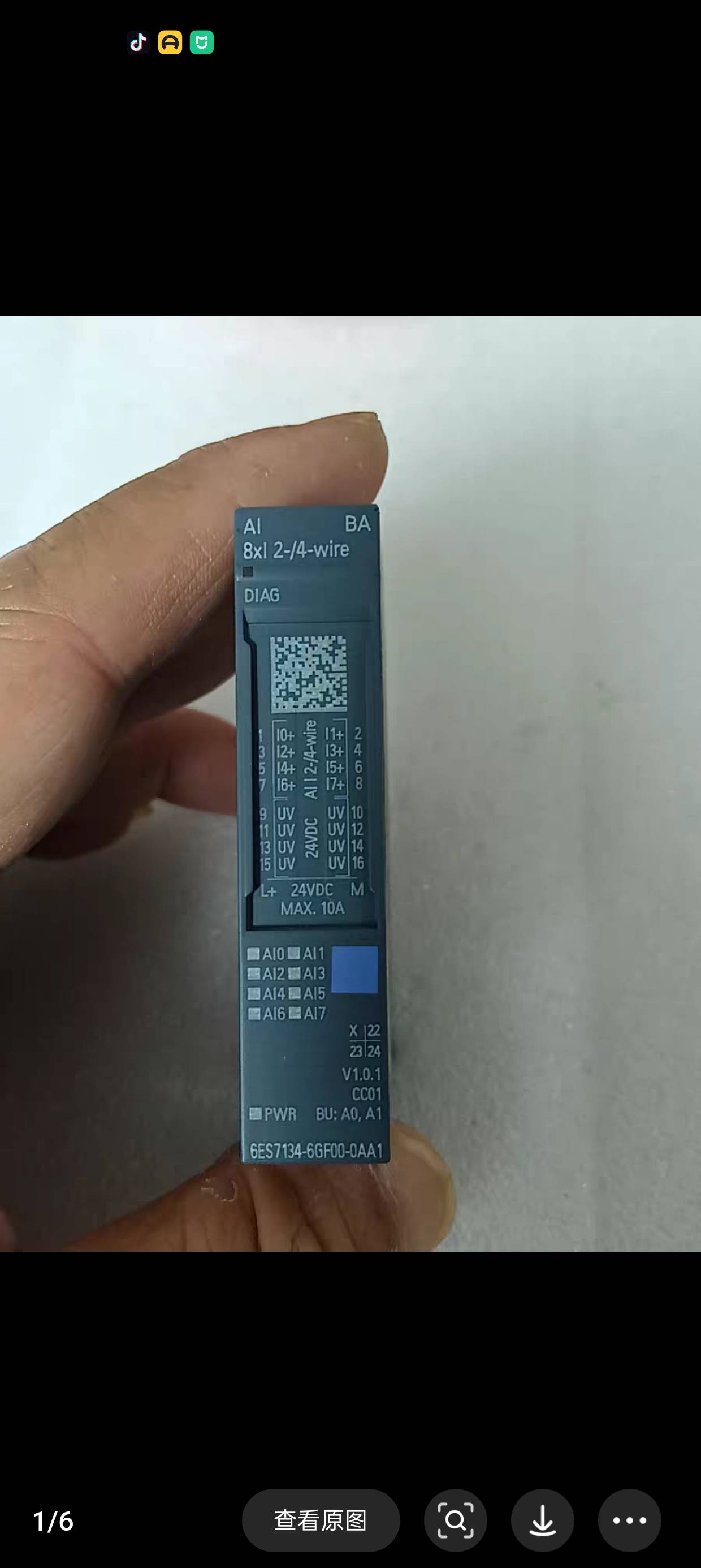

我能理解像200smart模拟量输入模块，和1200模拟量输入模块那种串联24V电源接线方式，但是我始终无法理解ET200SP模块上只接一根线，另外一个根线直接接24V不接单模块上的24V的接线方式。跪求大神们帮我画个图解释一下，ET200SP模拟量是怎么形成回路的，一支纠结这个问题

问题补充：

扫码小程序：

一键登录查看全部问答

手机用户20230811594255 新生

被采纳率低提问于找答案小程序

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

参与「找答案」每周问答福利，提问或回答即可全民瓜分3000西币奖池，发1条也能分西币！用心解答更有机会单篇直发66西币，上不封顶。每周还有快答侠、夺魁答侠等专属称号与丰厚奖励等你来拿！西币可兑换实物奖品，随手互动免费领福利。

就你附图的6ES7 134-6GF00-0AA1 2/4 线制模块模块，组态为二线制电流信号后，它基座的 P1 端子从左边电位组接来的 DC24V+ 或者新建电位组的 DC24V+-----经基座内部 3A 保险---圈4电流限制----所有的 Uv 端子，这些 Uv端子就是基座向二线制传感器供电的 DC24V+ -----到传感器的+-----传感器的- 接到-----Ix+----基座内部回到-----P2，就是DC0V。
如图标出的线色回路，注意上面的箭头就是电流方向，最后形成了电流回路，图中只标识了一个通道的回路，其余二线制回路与此是相同的。。
