Sivarc在MTP1500 Unified Comfort中自动生成画面和自动生成变量有报错问题？

精

奖

官

1145 产品版区：WinCC Unified PC

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

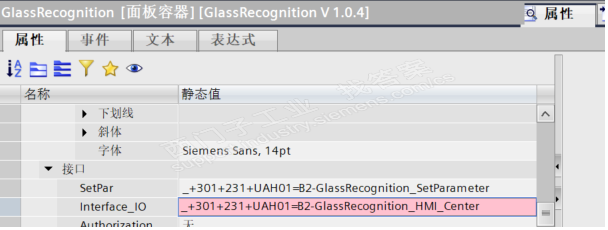

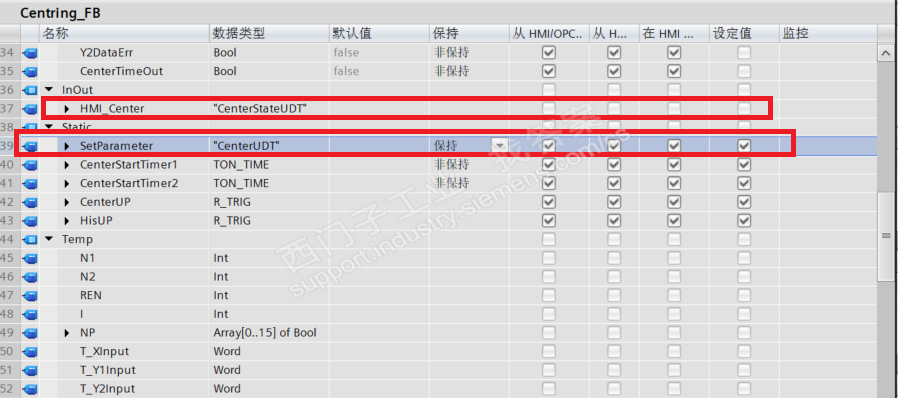

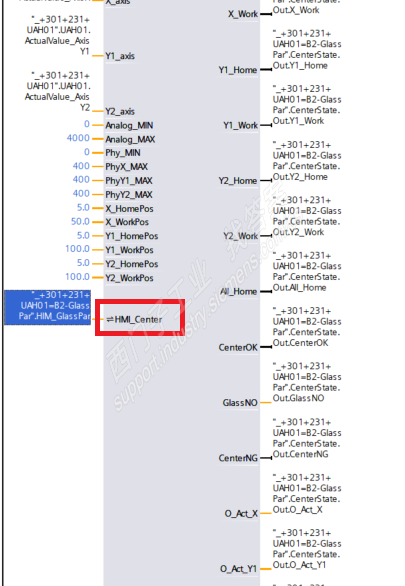

已经在Faceplate里面做好了面板模板画面，需要用Sivarc自动生成画面同时自动链接好PLC这变的地址变量，现在连接的结构变量一个在FB功能块里面名称为“SetParameter”的静态变量,（勾选了HMI可以获取变量），在Faceplate里面变量界面表达式为Block.DB.SymbolicName&"_SetParameter"，另外一个需要自动生成的变量在FB块内部为Inout变量（在FB块里无法勾选HMI获得变量），FB功能块上该Inout变量的名称为“”HMI_Center",填写的变量连接里表达式为Block.DB.SymbolicName&TagNaming.SeparatorChar&"HMI_Center"，已经定义好了自动生成变量规则，且画面都可以自动生成，静态变量“SetParameter”表达式可以自动生成画面后自动链接到对应FB块里的结构变量，但是Inout变量类型无法自动建立链接，不知道问题出在哪里，是不是自动连接FB功能块管脚上的变量规则写的有问题，还是表达式写法不对的话该怎么写才能自动生成链接获取FB块管脚上的结构变量。还请大神给于指导，谢谢

问题补充：

扫码小程序：

一键登录查看全部问答

火箭熊中级技术员

被采纳率 38.00%

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

根据提供的信息和截图，你在使用Sivarc自动生成画面并链接PLC变量时遇到了问题。具体来说，静态变量“SetParameter”可以自动生成并链接到FB块中的结构变量，但Inout变量“HMI_Center”无法自动建立链接。以下是一些可能的原因和建议：
1.你使用的表达式 Block.DB.SymbolicName&TagNaming.SeparatorChar&"HMI_Center" 看起来是正确的，用于连接FB块的Inout变量。请确保 TagNaming.SeparatorChar 是你系统中定义的变量分隔符（例如点号 . 或下划线 _）。
2.确保Inout变量“HMI_Center”在FB块中是可见的，并且可以被外部访问。在某些情况下，变量可能需要被设置为全局或导出才能被外部链接。
3.确保Inout变量“HMI_Center”的数据类型与您在Faceplate中定义的变量类型兼容。如果类型不匹配，链接可能会失败。
4.检查您的自动生成规则，确保它们正确配置以处理Inout变量。可能需要为Inout变量设置特定的规则或表达式。
5.最后一步，测试和验证：
在一个简单的测试项目中单独测试Inout变量的自动生成和链接，以排除其他因素的干扰。如果以上建议仍然无法解决问题，建议你提供更详细的配置信息或错误日志，以便进一步分析和诊断。
