ET200SP模拟量模块 6ES7134-6GF00-0AA1 接线

545 产品版区：ET200

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

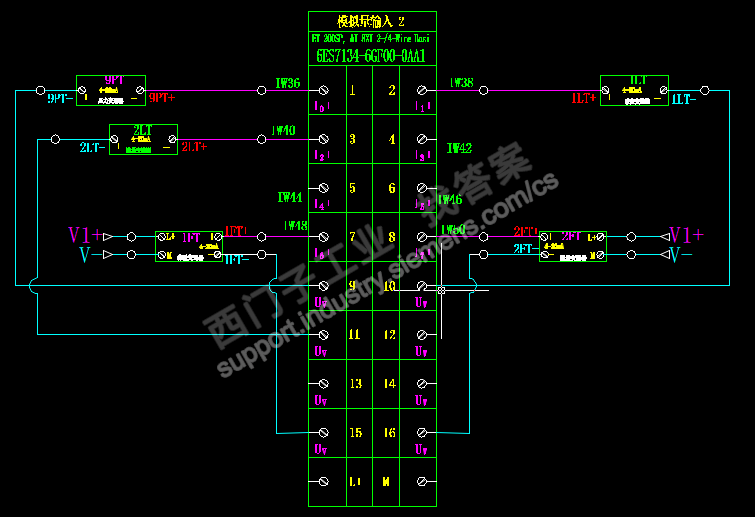

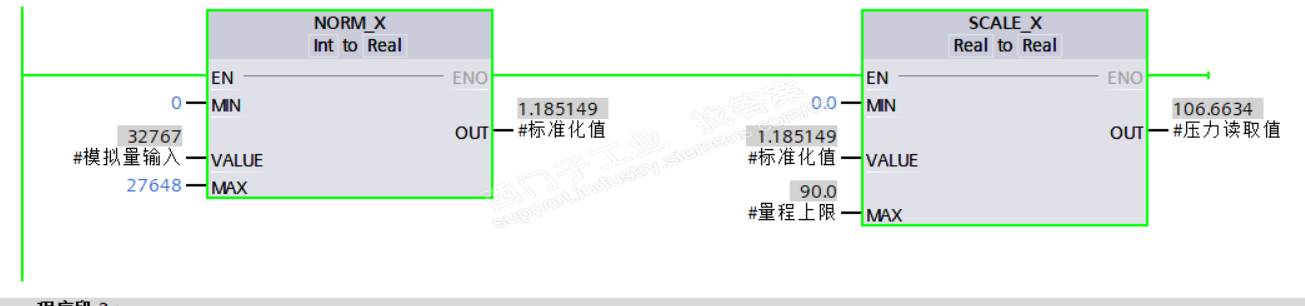

ET200SP模拟量模块 6ES7134-6GF00-0AA1 ，我上面6个通道用的是 2线制变送器，后面2 个用的是 4线制变送器，接线及配置如图，前面几个通道可用，后面读出的数值当4mA时为 32767，不千为会么，设备不用时能量到4mA. 请问何原因。

问题补充：

扫码小程序：

一键登录查看全部问答

青山碧水初级技术员

被采纳率 4.26%

即有2线制电流信号，又有4线制电流信号，ET200SP 模拟量输入模块 6ES7134-6GF00-0AA1 所配的基座应该带 AUX 端子的 BaseUnit BU 类型。你的基座选择的有问题，导致四线制信号的负，没有办法接到基座上；
不能把 4 线制电流信号的- 接到 Uv端子；现在的工况下，找到本模块所在电位组供电的电源，将最后两个通道的电流信号的- 接到电源的负；
《SIMATIC ET 200SP 模拟量输入模块 AI 8xI 2-/4-wire BA》
https://support.industry.siemens.com/cs/document/109475183
《ET200SP PN的配置和调试入门》
ET200SP 配置选型，介绍了如何选择接口模块、总线适配器和基座单元
https://support.industry.siemens.com/cs/document/109765980
《ET 200SP基座单元（ BaseUnit）使用入门》
https://support.industry.siemens.com/cs/document/80904070
《ET200SP 基座选择，看这一篇就够了》
https://1847.siemens.com.cn/course/detail/2/1811368/1810802
ET 200SP 使用快速入门
https://support.industry.siemens.com/cs/document/78304711
《SIMATIC ET 200SP 图书馆》
https://support.industry.siemens.com/cs/document/84133942
