S120系统接线问题

精

奖

官

14051 产品版区：S120

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

最近买了一套S120系统，包括CU320，ALM，单轴电机模块，SMC30，带TTL增量编码器的伺服电机各一台，想接线用STARTER调试，可是在看相关文档时有些疑问，希望有经验的前辈们指教：
0.CU320，ALM，电机模块上都有24V母排和DC母排，这是干什么的，是不是只要将前后模块的母排相连，该模块就得电了，就不用提供另外的电源了？还有相应的24V端子适配器和母线供电适配器有什么作用？
1.CU320的主电源端子U1,V1,W1，只能接三相电源吗，我们实验室只有单相220V的电源，该怎么接线？
2.ALM和CU320上X21，1、2引脚的+温度和-温度端子怎么接线，我们的电机没有温度输出的.
3.电机模块的BR+和BR-怎么接？
4.SMC30和电机编码器输出端子怎么连，我们的编码器只有5V电源输出端子，接地端子，ABZ和A-B-Z-这几个信号。SMC30一直没找到引脚定义图，希望有的前辈发我一份相关资料，不甚感激！
5.CU320的24V电源输入端子可以由普通CPU电源模块PS3076ES7 307-1EA00-0AA0提供吗？

问题补充： 1.不是CU320，是ALM和电机模块和电机模块X21的1和2引脚，都是+temp和-temp,有什么区别，该怎么接线？
2.AIM是做什么用的？我们没买这个模块啊？
3.实验室只有单相220V电源，ALM上的主电源U1、V1、W1怎么接，能接入单相电源吗？比如只接U1、V1？如果不可以，怎么获得三相电源啊？
4.如果CU320的24V电源由CPU电源模块PS3075A提供，需要另外采取过电流保护措施吗？PS307电源本身是否有过流保护？

扫码小程序：

一键登录查看全部问答

妮芳学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

参与「找答案」每周问答福利，提问或回答即可全民瓜分3000西币奖池，发1条也能分西币！用心解答更有机会单篇直发66西币，上不封顶。每周还有快答侠、夺魁答侠等专属称号与丰厚奖励等你来拿！西币可兑换实物奖品，随手互动免费领福利。

0.CU320没有DC母排，所有标有24V的请都接上24V，ALM与电机模块之间的DC请用自带的母排连接器连接，辅助控制电源请用红色附件跨接插上即可，注意ALM上需要安装上蓝色标有X24的那个附件。
1.CU320不能连接UVW，那是控制单元，只能接DC24V。
2.CU320上并没有X21接线端子，你用ALM的话，说明你配了一个AIM，请把温度与AIM上对应端子连接，那个不是用于连接电机温度的。
3.那是刹车，如果你的电机没有刹车，那就不用，如果有，正接正，负接负即可。

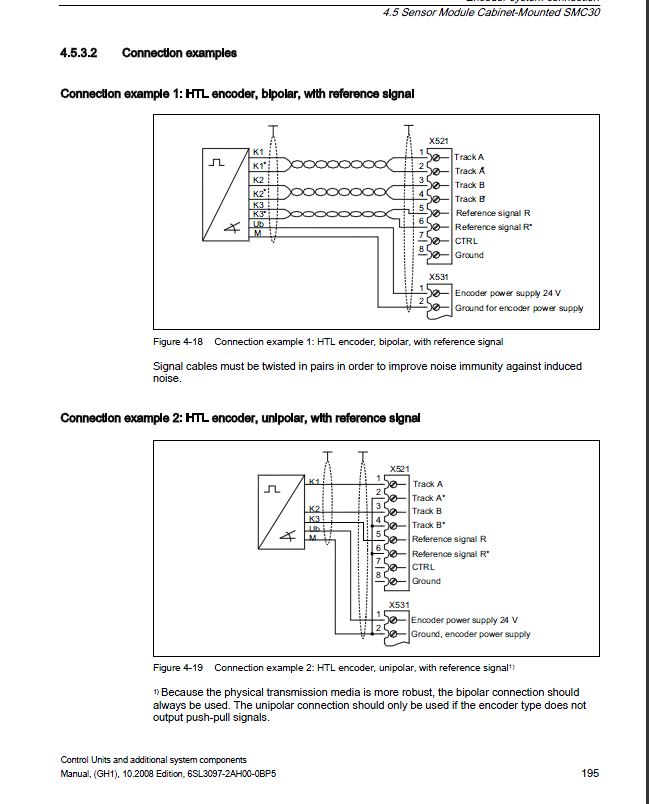

4.SMC的资料 --->>> http://mobility.siemens.pl/docs/docs_ia/SINAMICS_S120_control_unit_IO.pdf
5.CU320的电源用普通开关电源的即可，注意计算下电流。

图片说明：
