313C-1的接线问题

3783 产品版区：S7-300(F)/400(F)/400H(冗余)

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

313C-1的模拟量输入都是两线的，应该是可以给现场仪表供电。我现在有一个三线的仪表可以接上去吗？我就不知道那个电源+往哪接？

问题补充：模块也能给仪表提供电源，再给仪表接那个外接电源不会有什么问题吧？

扫码小程序：

一键登录查看全部问答

阿郎123 资深学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

两线制：两根线及传输电源又传输信号,也就是传感器输出的负载和电源是串联在一起的，电源是从外部引入的，和负载串联在一起来驱动负载。
三线制：三线制传感器就是电源正端和信号输出的正端分离，但它们共用一个COM端。
四线制：电源两根线，信号两根线。电源和信号是分开工作的。

关于补充问题的回答：没有必要接外部电源，二线制只有二根线。二线制是电源与负载信号串联在一起的，由模块供电；而三、四线制就要使用外接电源。

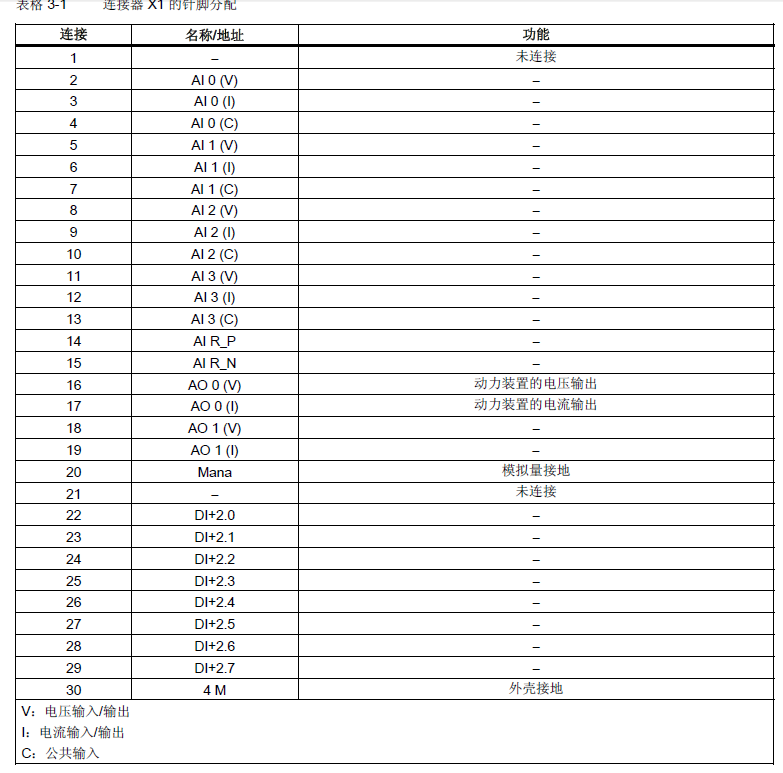

313C-X1的模拟量输入都是两线的，且每个输入通道分电压型（V）和电流型（I），公共端（C），故模块是直接给现场的仪器仪表供电，就看你的模拟信号是电压型还是电流型。就拿AI0通道来说，如果是电压就将二线制的正极接入到2号端子AI(V),负极接入4号端子AI(C)即可；如果是电流将二线制的正极接入到3号端子AI(I),负极接入4号端子AI(C)即可。具体详见上传图片。依次类推接入其它AI通道。
也可详见以下链接的第26页：
S7-300 CPU 31xC技术功能 (CPU 312C, CPU 313C, CPU 314C)(中文) ：
http://www2.ad.siemens.com.cn/download/Upload/AS/manual/A5E00432666-04.pdf

图片说明：

Li_S 中级工程师

被采纳率 26.81% 2012-03-07 18:20

提问者对于答案的评价

暂无评价

阿郎123

被采纳率低 2012-03-07 12:34

最佳答案作者回复

如果你的仪表是三线制，你需要将供电那根线外接电源的正极；当电压信号将信号正极接入AI(V)，当电流信号将信号正极接入AI(I)；至于剩下的那个根线接入公共端（C）并与外电源的负极短接即可。

Li_S 中级工程师

被采纳率 26.81% 2012-03-07 18:20
