两个TONR定时器如何实现交替进行？定时时间可以通过触摸屏任意设定 - 已解决问题

悬赏:5分 | 解决时间：2012-04-16 10:11
产品版区： SIMATIC S7-200 张牙舞手

我想通过带记忆功能的定时器实现工作一段时间，休息一段时间的功能，这个工作时间和休息时间是可以通过触摸屏任意设定的，请问程序如何实现？必须是TONR的

问题补充：
花花学长，你的梯形图的形式很好，一目了然，但没有复位

回答者： 木头刘 回答时间：2012-03-20 13:23

评论

提问者对于答案的评价：
看你的字数多，就你吧，上面两个验证了，都不对，你的我没心情验证了，我没有采用延时定时器，而是普通的

最佳答案作者回复:
呵呵。。。算我多管闲事了

已阅，最佳答案正确。

置评专家：西门子自动化产品支持 2012-04-16 11:24

LD     M1.0
=      确认:M1.1
R      M0.0, 1
R      T5, 2

LDN    M0.0
AN     确认:M1.1
TONR   T5, VW0

LD     T5
S      M0.0, 1

LD     M0.0
TONR   T6, VW2

LD     T6
R      M0.0, 1

VW0和VW2为屏幕设定时间 M0.1为修改确认

不多说

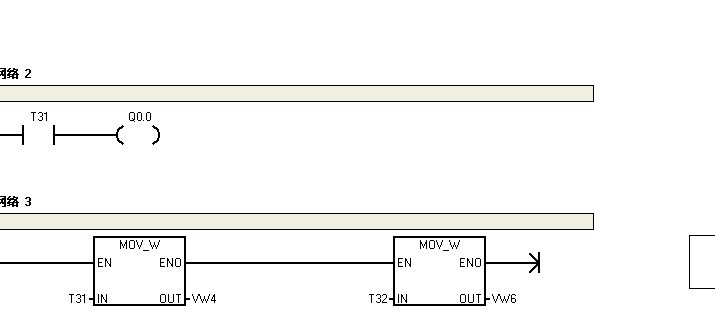

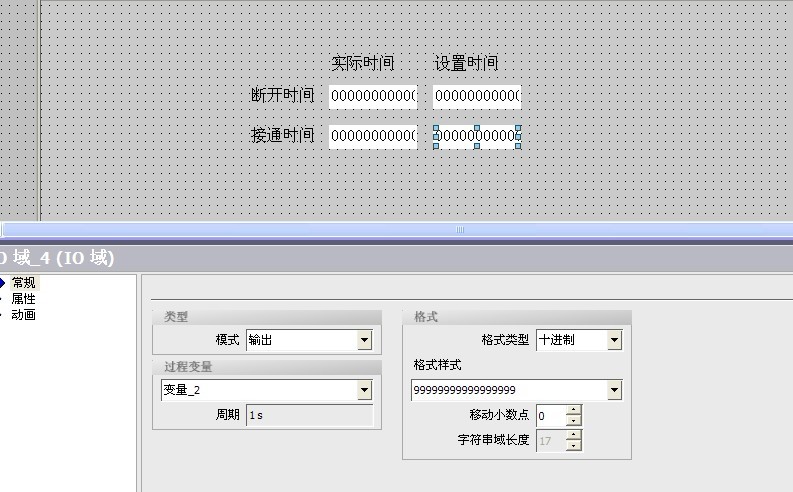

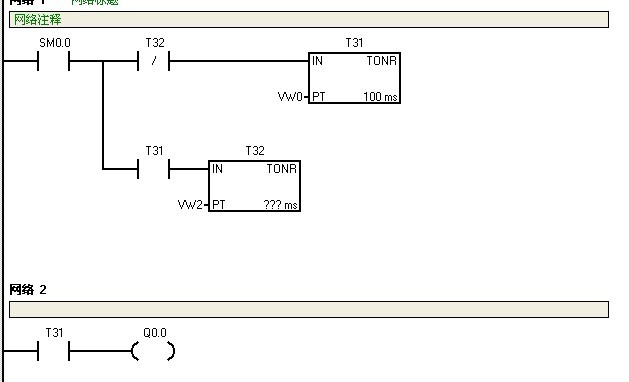

上图，

仅供参考！
Network 1 // 网络标题
// 网络注释
LD     M0.0
LPS
AN     T5
TONR   T6, VW0
ED
R      T6, 1
LPP
AN     T6
=      Q0.0
Network 2
LD     T6
TONR   T5, VW2
ED
R      T5, 1
Network 3
LD     M0.0
AN     T6
=      Q0.0
M0.0运行标志 VW0运行时间  VW2停机时间

这个逻辑的控制何必要用带记忆的定时器？普通的打开延时定时器就行了。
参考系统手册中有关定时器的指令。
