6RA70 P078参数详解

精

奖

官

4491 产品版区：6RA70

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

这个参数说的是什么啊？K0291和他什么关系啊？现在遇到这个情况，我要将他的实际电压输出，但我的额定电压时220V，输出端口连接K0291，它输出的0-10V电压范围好像对应0-380V，不是对应0-220V啊？P078=380V,请哪位大侠帮忙解析下。谢谢了。

问题补充：您的意思就是说，按公式如果p78=380V,那么K0291=514V吗？

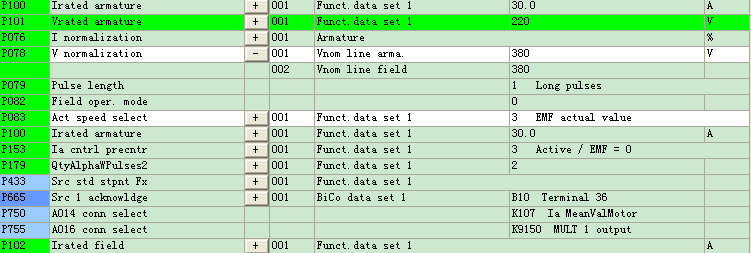

我的P078=380V,P101=220V,你计算是以P101算的吗？假如额定电压时440V的话，那么是否0-10V,对应0-594V吗？附件是我的参数设定，大侠帮我看看，谢谢了。

扫码小程序：

一键登录查看全部问答

龙晨旭日毕业实践员

被采纳率 14.29%

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

正常，K0291为实际电枢电压绝对值，它是6RA70根据P078.001计算出的一个值，这个值是怎么得出的见附图。结合你的电机电枢供电电压为380V，将其输出0-10V时对应电压为0-514V，是按P078计算，也就是装置的供电电压。你的P101为220V会在额定转速附近输出测量到4.3V的电压，514V为量程。如果必须将0-10V对应为电枢0-220V的话，就对你的K0291做规格化处理，例如将P750=K0291，再将P753设置为0.04V，这时的输出随电枢实际电压变化，电枢0-220V对应模拟输出0-8.8V的线性关系（因为P752步长为0.01V）。如果仅仅接仪表我建议不做规格化，如果将该模拟输出接入其他装置作为给定输入，需要在这台装置的0-10V输入口做规格化处理。

图片说明：
