NCU X122 控制端子

精

奖

官

4910 产品版区：SINUMERIK ONE

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

如附图1、2所示，都是手册中的截图。我们这用的是NCU720.2，840D sl系统。

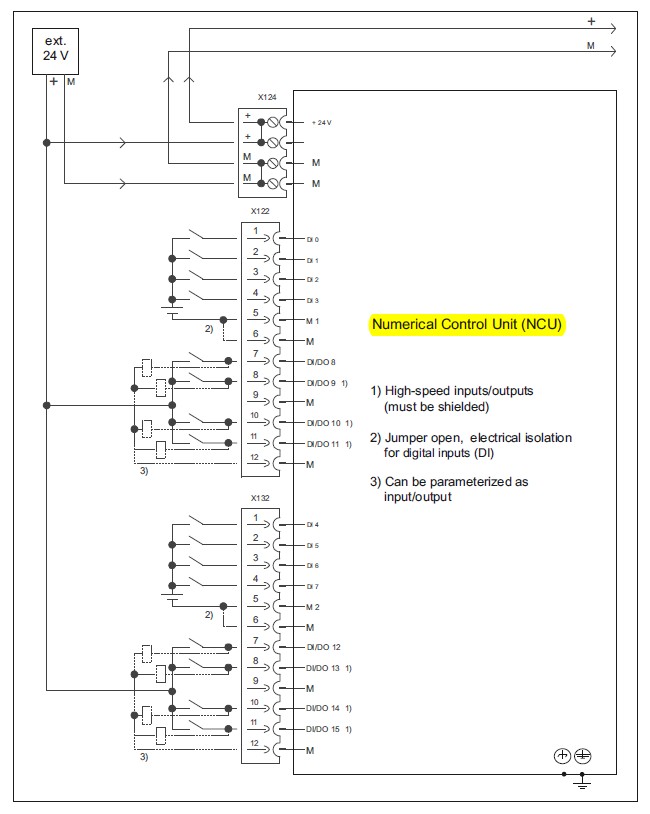

      1. 图1中，X124短接了，是不是意味着从SITOP来的24V电，还可以从另外两个短接口接出去，为下一个模块提供24V电？所有的模块X124都是两两短接的吗，比如AIM什么的吗？
      2. 图1中，X122 这12个端子是不是全由PLC的输入输出相连？图中有些连线用的是虚线、有些方框（线圈吗）也是虚线，这是什么意思？这些是用硬接线连上的还是编程实现的？

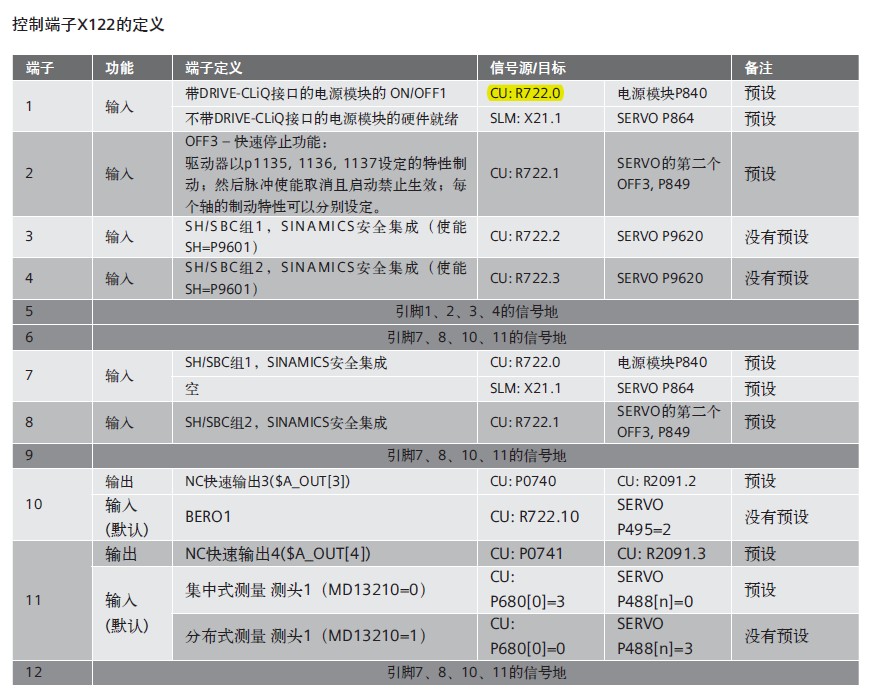

      3. 图2中有一列是“信号源/目标”，比如“CU: R722.0”， “电源模块P840”， “SERVO P864” 是什么意思啊？

因为小弟被安排在8月底9月初去上海参加西门子培训，现在初学没多久，有许多地方自己整不明白，希望能在去培训之前多学点。希望各位前辈指教。

问题补充：

扫码小程序：

一键登录查看全部问答

DlutBen 毕业实践员

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

楼主对NCU720.2，840D sl系统理解的非常透彻，这里再简要说明一下：
1.图1中，X124的端子两两短接，从SITOP来的24V电，可以从另外两个短接口接出去，为下一个模块提供24V电，所有的模块X124都是两两短接的，包括了ALM，
2.图1中，X122 这12个端子并非全都与PLC的输入输出相连，因为这些端子是高速输入输出端子，而PLC作为常规的信号采集，显然不具备高速特性，因此，为了节省资源，PLC的信号采集，一般不接入这些端子的，
有些方框表示的就是线圈（虚线），表示这几个端子可以作为高速的输入/输出信号使用，至于到底是输入还是输出，要在NCU中的特定参数来定义，但无论如何，这几个端子作为高速的输入/输出信号都是用硬接线连上的，以实现特指的功能，
3.图2中“信号源/目标”，比如“CU: R722.0”，是指在 NCU720.2，840D sl系统中，带Drive-Cliq接口的电源模块的ON/OFF1启停控制一旦就绪，则NCU720.2的变量R722.0置为为”1“，你可以将R722.0理解为840D sl系统的内部变量，
“电源模块P840”，是指带Drive-Cliq接口的电源模块的ON/OFF1启停控制信号，
“SERVO P864”，是指坐标驱动模块的准备就绪控制信号，

以上说明可以助力楼主对NCU X122 控制端子的理解，祝楼主好运！
