CPU 315-2PN/DP如何检测从站是否工作正常

8437 产品版区：SIMATIC S7-300(F)/S7-400(F/H/FH)

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

CPU通过Profibus DP连接了一个西门子G120的变频器，通过Profinet连接了两个菲尼克斯的I/O站，每次系统断电时，会把PLC输入输出模块、变频器和I/O站的电源都断掉，所以每次系统通电的时候，都需要一段时间才能恢复PLC和变频器以及I/O站的正常通讯，有没有方法在梯形图里检测变频器、I/O站是否已经可以正常通讯了？因为技术要求当所有从站通讯正常之后才能全线运行，所以我需要当变频器和I/O站的已经通讯正常后，可以给我一个信号，串在全线运行的梯形图里。我对通讯组态不懂，程序是别人以前编的，现在他不在，有点问题，我临时来帮忙的。

问题补充：

扫码小程序：

一键登录查看全部问答

92047329 新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

心跳测试，我感觉在这里行不通的！我的理解是两个独立系统之间的通讯的时候，或是分布式系统当中有独立的CPU的时候，需要用心跳测试。

在一个系统当中，检查分布式的设备或是变频器，通讯是否正常，无论你走的profinet网络还是profibus网络，都可以用0B86的OB86_EV_CLASS 和OB86_FLT_ID配合来实现判断
profinet网络和profibus网络的故障！

我在编程控制的时候就是这样来实现的。

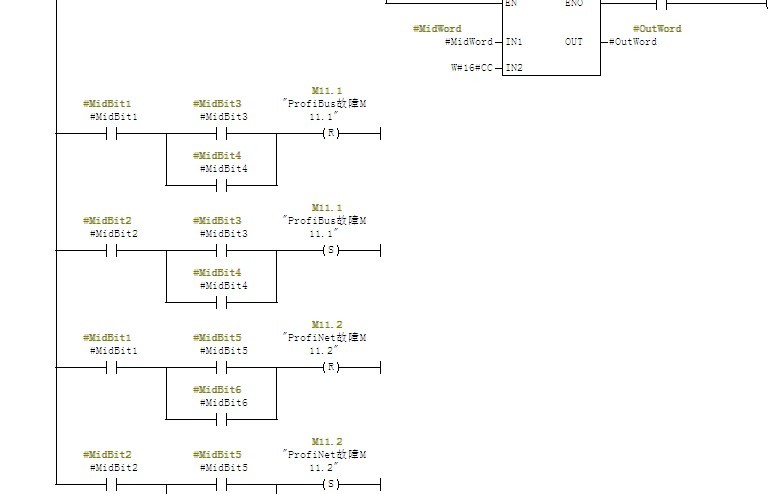

详细见附图：

图片说明：

左传高级顾问

被采纳率 41.56% 2012-12-15 18:07

提问者对于答案的评价

暂无评价

92047329

被采纳率低 2012-12-15 16:44

最佳答案作者回复

#MidWord，#OutWord，#MidBit*，这都是临时变量，你自己编程，自己起个名字就可以了。只是中转作用。
OB86_EV_CLASS 和OB86_FLT_ID，你需要详细的了解下OB86的功能应用。
可以看看：《OB组织块使用说明》
