悬赏:5分 | 解决时间：2012-12-29 11:08
产品版区： SIMATIC S7-200 小.苹.果

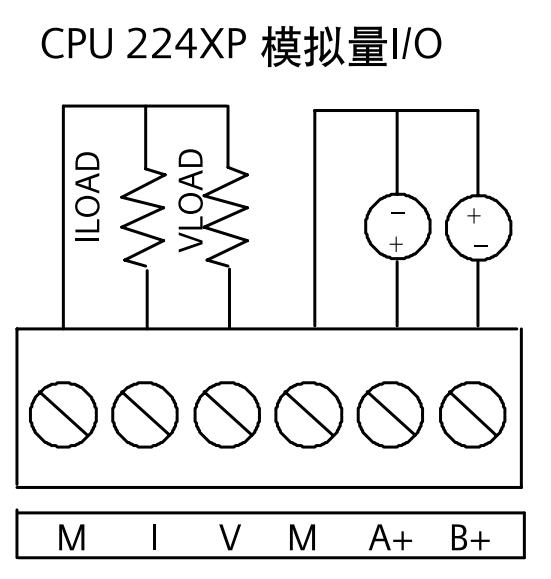

我查了下手册，怎么两路输入是反着接的，怎么M端又接+，又接另一个传感器的-，这样是对的么？
另外：他着两路A+\B+的地址分别是多少啊？A+路是AIWO，B+路是AIW2么？？

回答者： 成功在于每一天 回答时间：2012-12-29 09:23

评论

提问者对于答案的评价：
简洁明了

已阅，最佳答案正确。

置评专家：西门子自动化产品支持 2012-12-30 11:43

1.CPU 224 XP本体上没有电流信号模拟量输入
 只有电压输入 ±10 V
 输出有电压0 - 10 V 和电流 0 - 20 mA
 2.CPU 224 XP是两路模拟量入,一路模拟量出,输入通道的地址为AIW0和AIW2；输出通道的地址为AQW0.
S7-200的模拟量I/O地址总是以2个通道/模块的规律增加。所以CPU 224 XP后面的第一个模拟量输入通道的地址为AIW4；第一个输出通道的地址为AQW4，AQW2不能用。

 3.M,I,V是模拟量输出端子，电流输出时接M,I；电压输出时接M，V。
M,A+,B+是模拟量输入端子，第一路信号接M,A+；第二路信号接M,B+。M是公共端。
接线图如下:
 http://www.ad.siemens.com.cn/products/as/s7_200/cpu/cpu224XP.asp

参考资料：
《西门子 S7-200·LOGO!·SITOP 参考》V0.95版（更新版）  2010/08/09   下载：
 http://www.ad.siemens.com.cn/download/searchResult.aspx?searchText=A0136

专家奖励分：5分

一般其它执行器的接线定义正负的规则不尽相同，如果接上信号不动作你可以倒下线序反正就两根。尽量在第一次上电调试线路的一开始就较对好，虽然相反不会对两者起损坏作用。默认是AQW0和AQW2 ，具体分配可以在联机后的PLC信息中读取最精准的地址。
